双风扇风冷式冷凝器结构设计方案

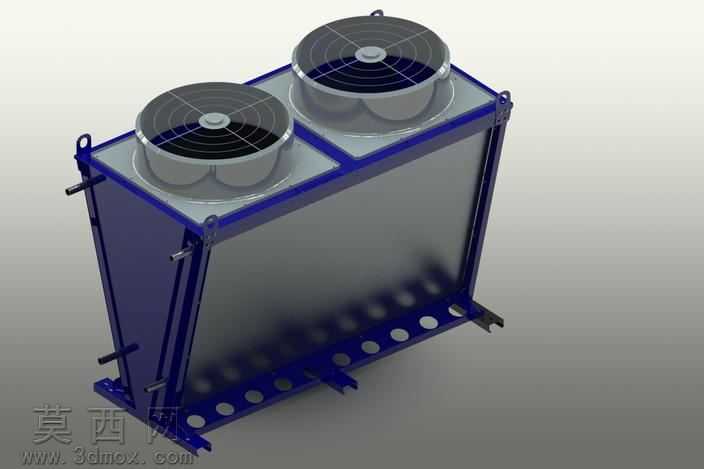

本作品为双风扇配置的风冷式冷凝器三维建模成果，建模过程严格遵循制冷换热设备的工程设计规范，在SolidWorks平台中完成全参数化建模，所有结构尺寸均匹配中小型制冷系统的通用安装标准。建模阶段首先搭建主体承载框架，采用型钢拼接的立式矩形框架作为整体支撑结构，框架底部设计带安装孔的固定支脚，支脚预留的长圆孔可适配现场安装的位置偏差，框架侧边预留多组管路接口位，可适配不同规格的冷媒进出管路连接需求。主体换热芯体区域采用封闭壳体设计，壳体表面做平整化处理，建模时预留了芯体安装的定位卡槽，可保证换热芯与壳体的装配精度，避免出现冷媒泄漏的装配间隙。顶部的双风扇安装位做了下沉式设计，每个风扇位都匹配轴流风机的标准安装尺寸，设置了对应的固定螺柱孔位，风扇外圈设计了防护网安装槽，可直接加装金属防护网避免异物进入扇叶区域。模型渲染阶段为框架结构赋予深蓝色金属烤漆材质，还原工业设备的真实漆面质感，为顶部风扇扇叶赋予深灰色工程塑料材质，为换热壳体赋予哑光银灰色金属材质，通过光影调整突出框架的焊接拼接结构、支脚的安装结构、侧边的管路接口结构，清晰展示各部件的装配关系。设计过程中重点考量了风冷换热的气流组织合理性，双风扇并排布置的形式可覆盖整个换热芯体的出风面，避免出现换热死角，框架底部开设的一排圆形通孔既可以降低整体结构重量，也可辅助冷凝水的排出，侧边布置的多组固定吊耳可方便设备的吊装转运与现场安装固定，整体结构兼顾了换热效率、安装便捷性与结构强度，可直接用于制冷系统的方案展示、结构校核与生产参考。
