APV板式换热设备三维结构设计模型

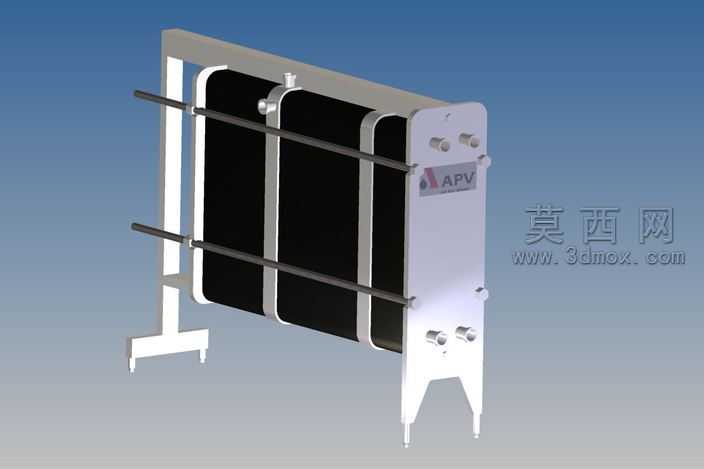

本模型为APV/SPV系列板式换热器三维设计成果，建模过程严格参照板式换热器实际生产制造的尺寸规范与结构逻辑完成，采用Autodesk Inventor软件进行全参数化建模，确保各部件尺寸可根据实际工况需求进行参数调整。模型整体完整还原了板式换热器的核心结构：底部采用分体式支脚结构，支脚做了圆角过渡与安装孔位设计，既保证设备放置的稳定性，也预留了现场安装固定的装配空间；两侧的压紧端板做了加厚处理，端板上精准排布了介质进出口接口，接口处做了法兰连接结构与密封面设计，还原实际设备的管路对接需求；多根横向拉紧螺栓贯穿两端压紧板，螺栓配套了对应的螺母与垫片结构，可直观展现板片压紧的装配逻辑；换热核心区的板片采用等间距排布设计，板片间预留了密封垫片的安装槽位，清晰呈现板式换热器冷热介质交替流动的换热腔体结构，板片表面的导流纹路也做了简化还原，体现换热板片强化传热的设计特点。渲染阶段采用金属材质赋予端板、螺栓、支脚等金属部件，还原不锈钢材质的哑光金属质感，换热板片采用深色密封材质与金属板片分层赋色，清晰区分不同功能部件；场景采用渐变蓝灰背景，搭配柔和的环境光与定向补光，避免模型结构出现过暗阴影，清晰展现各部件的装配关系与细节特征。设计过程中充分考虑板式换热器的可拆卸维护特性，各部件均采用独立建模装配的方式完成，未做不合理的布尔合并操作，可直观展现设备拆解维护的结构逻辑，同时还原了APV系列板式换热器的外观标识特征，确保模型与实际产品的外观一致性，可用于换热设备的结构教学、方案展示、装配模拟等场景，清晰展现板式换热器紧凑高效的结构特点。
