PVC管材加工输送压紧设备结构设计

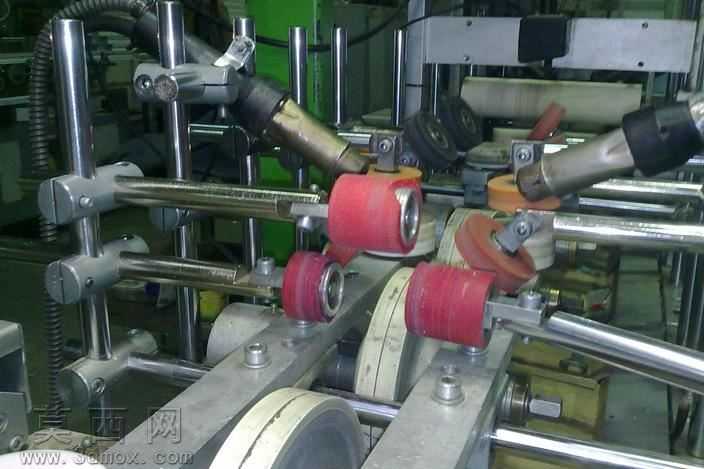

本三维模型针对PVC管材在线加工工序的输送与压紧需求开展设计，建模阶段以实际生产工况为核心依据，首先完成整体机架的基准搭建，采用标准金属型材作为承载基体，保证整体结构的刚性与安装适配性，可直接对接现有PVC生产线的工位布局。模型中重点还原了多组可调式压紧滚轮组件，滚轮外层选用耐磨弹性材质，在建模时精准还原了滚轮的弧度轮廓与内层金属轮毂的装配关系，既保证与PVC管材外壁的贴合度，避免压紧过程中划伤管材表面，又能提供足够的摩擦力带动管材稳定进给。支撑导杆部分采用高精度光轴搭配快调锁紧机构，建模时清晰呈现了锁紧夹块的开合结构、调节旋钮的螺纹细节，可根据不同管径的PVC管材快速调整滚轮的压紧高度与角度，适配多规格产品的生产需求。模型同时还原了工位上的热风加工组件的安装位结构，明确了加工端头与管材输送路径的相对位置，保证压紧输送过程中管材始终对准加工工位，提升加工精度。材质渲染阶段，对金属机架、光轴部件赋予磨砂金属材质，还原金属加工件的真实质感；对弹性滚轮赋予半哑光的弹性橡胶材质，区分不同部件的材质属性；对锁紧手柄、调节旋钮等操作件赋予防滑纹理材质，提升模型的真实感。整体结构设计采用模块化思路，各个滚轮组件、调节机构均可独立拆装，便于后期维护与部件更换，所有运动部件的装配间隙均按照实际机械装配公差设置，避免出现运动干涉问题，可直接用于生产方案验证、设备组装参考以及相关工序的教学演示，完整还原了PVC加工设备中输送压紧工位的核心结构与工作逻辑。
