双风机结构冷凝器散热装置

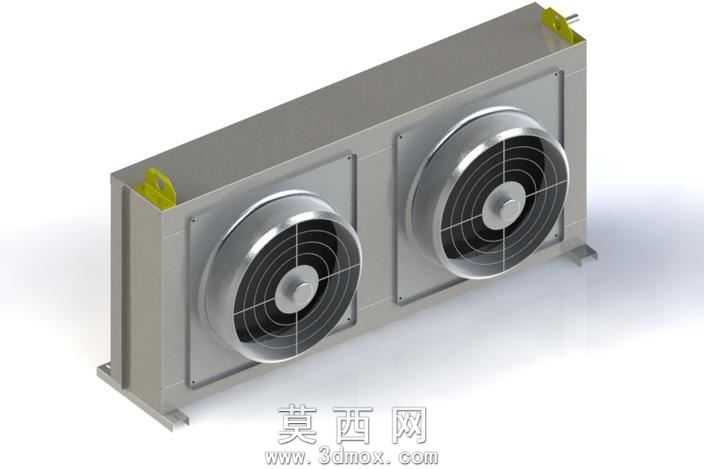

本作品为双风机结构的冷凝器散热装置三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循工业散热设备的实际生产尺寸规范，对各部件的装配公差、配合间隙均做了符合工程实际的参数设定，保证模型可直接对接后续生产加工的图纸导出需求。模型整体采用卧式长方体框架结构，主体外壳选用银灰色金属材质，通过渲染调整金属粗糙度参数，还原铝合金钣金冲压成型后的哑光金属质感，外壳边缘做了符合钣金加工工艺的折边处理，底部设置四个对称分布的安装支脚，支脚预留安装固定孔位，顶部边角处设置黄色吊装挂耳，挂耳材质做了工程塑料的质感区分，方便设备的安装转运作业。核心散热部分采用两个同轴对称布置的轴流风机，风机外圈为金属防护网罩，网罩做了镂空结构的精细化建模，扇叶采用曲面建模方式还原真实扇叶的翼型弧度，轮毂部分做了同心圆的细节刻画，风机与冷凝器主体的连接部位做了密封压边的结构设计，保证风冷气流能够全部穿过冷凝器芯体提升换热效率。建模过程中对冷凝器内部的散热翅片、流道结构做了简化示意处理，在保证整体装配结构完整的前提下优化了模型面数，渲染阶段采用三点布光方式，突出金属外壳的质感与风机结构的层次感，整体设计思路围绕风冷式冷凝器的实际使用场景展开，兼顾结构合理性与视觉展示效果，可用于制冷设备配套选型展示、散热系统结构教学演示等场景。
