福特塞拉利昂汽车发动机连杆三维设计

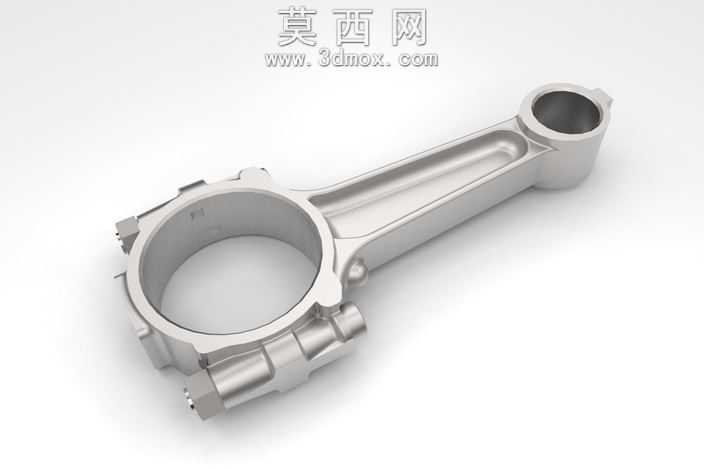

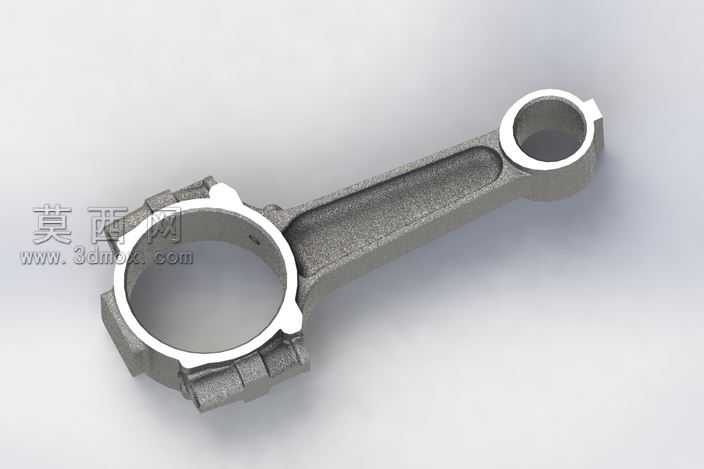

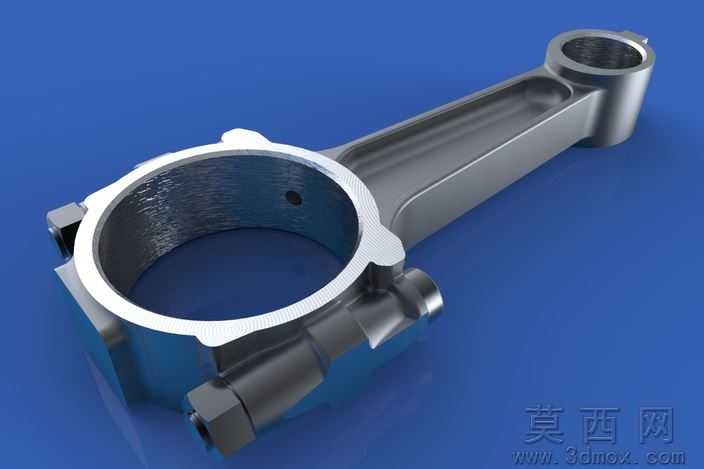

本模型为汽车发动机核心传动部件连杆，采用Solid Edge软件完成全参数化三维建模，建模过程严格遵循内燃机连杆的实际工程尺寸规范，完整还原了连杆的分体式结构特征。模型构建阶段先绘制杆身纵向截面草图，通过拉伸特征生成杆身基础实体，针对杆身采用工字形截面设计，在保证结构强度的前提下有效降低构件自重，减少发动机运转过程中的往复惯性力。针对连杆大头的剖分结构，采用拆分实体命令完成连杆盖与杆身的分离设计，精准复刻了大头端的锯齿形定位结构，确保连杆盖与杆身装配时的定位精度，避免运转过程中出现错位偏移。大头与小头的轴孔位置通过同轴度约束完成定位，孔壁预留了轴瓦安装的配合余量，小头端的衬套安装位、大头端的连杆螺栓安装孔均按照实际装配要求完成特征创建，螺栓孔的沉头结构、螺纹收尾细节都做了精细化还原，保证模型可直接用于后续的虚拟装配验证。材质渲染阶段采用金属材质体系，杆身主体赋予锻钢材质，调整材质的粗糙度、金属度参数模拟锻造毛坯经机加工后的表面质感，轴孔内壁赋予更高的光泽度参数还原珩磨加工后的光滑表面效果，连杆螺栓赋予发黑处理的金属质感，不同部件的材质区分清晰，能够直观呈现零件的加工工艺特征。渲染场景采用纯色蓝色背景，搭配三点布光方案，主光源从侧上方投射突出杆身的轮廓结构，辅助光源补光弱化阴影死区，轮廓光勾勒零件边缘提升立体感，最终渲染效果清晰展现连杆的结构细节与材质质感。设计过程中充分考虑连杆的工作工况，杆身与大小头的过渡位置均做了圆弧过渡处理，避免应力集中问题，整体结构符合内燃机连杆的设计规范，可用于发动机结构教学、装配仿真演示以及相关零部件的设计参考。
