包装袋防压扁输送整理装置结构设计

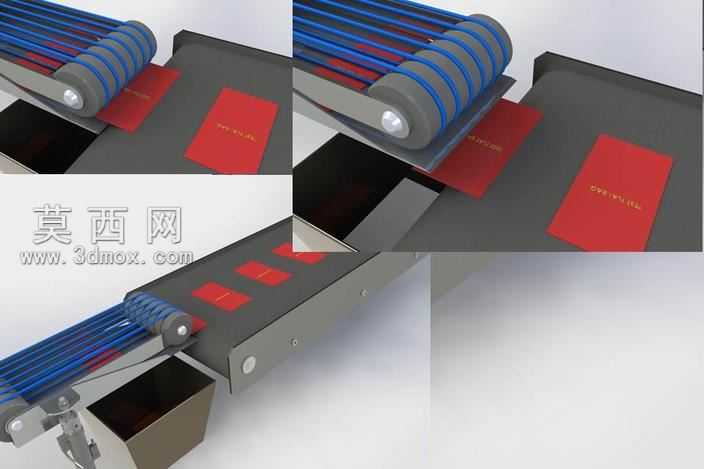

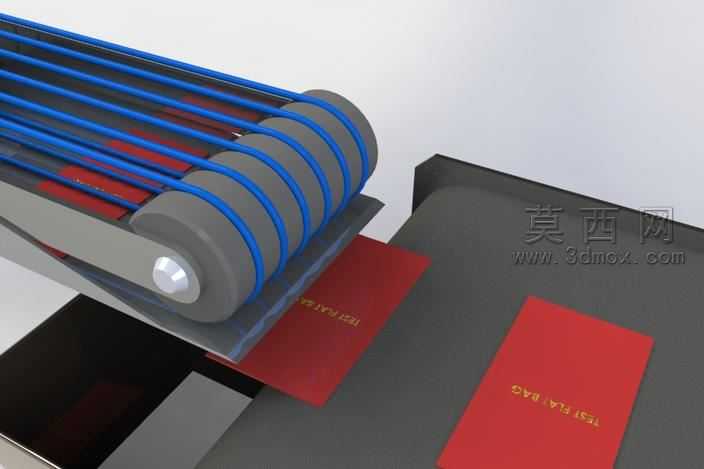

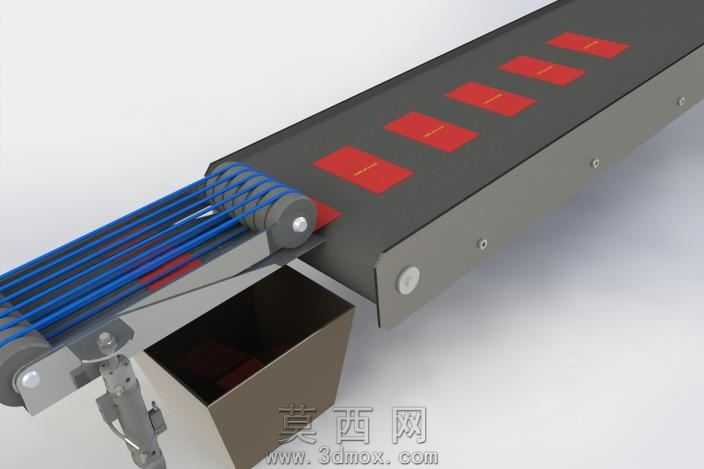

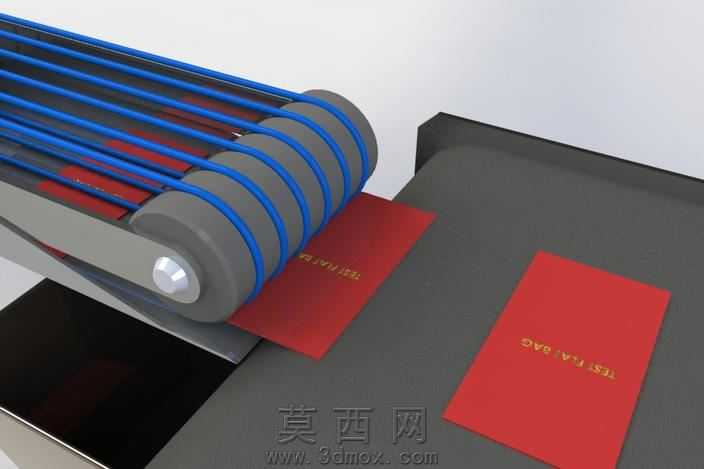

本装置采用三维参数化建模完成整体结构搭建，建模过程中优先对核心功能模块进行拆分设计，分别构建带式输送机架体、柔性压辊组件、导向拨料机构、落料收集仓四个独立子装配体，再通过配合约束完成总装，确保各运动部件无干涉、运动行程符合设计预期。渲染阶段针对不同部件匹配对应材质属性：机架部分采用哑光喷塑碳钢材质，调整金属粗糙度参数还原工业设备的磨砂质感；输送皮带采用深色橡胶材质，添加细微的表面纹理贴图模拟橡胶带的防滑纹路，同时调整材质反光度避免过度镜面反射；压辊部分的辊轴采用抛光金属材质，外层包裹的蓝色柔性缓冲层设置半哑光软质塑料材质参数，还原弹性层的柔和触感；待输送的红色包装袋采用铜版纸覆膜材质，添加轻微的光泽度模拟印刷包装袋的表面质感，同时在袋面添加细微的文字纹理提升真实感。结构设计上，核心采用上下错位的柔性压合输送思路，上方压辊组件设置可自适应调节的浮动安装结构，能够根据包装袋的实际厚度自动调整压合间隙，避免刚性压合导致袋体压扁变形；输送皮带表面设置等距定位标识，配合侧边导向挡板确保包装袋沿输送方向规整排布，在输送末端设置倾斜导向拨板，将完成整理的包装袋平稳导入下方收集仓内，避免自由落体导致的袋体褶皱。设计过程中重点验证了压辊的压力参数、输送速度匹配关系、导向板的倾斜角度，通过运动仿真模拟连续输送工况下的设备运行状态，调整压辊与输送带的线速度保持一致，避免速度差导致的包装袋表面刮花、移位问题，同时对机架的承重结构进行加强设计，确保长时间连续运行下的结构稳定性，整体结构兼顾防扁保护与输送整理效率，适配软质包装袋的生产线输送需求。
