轻量化手抛式微型侦查飞行器设计

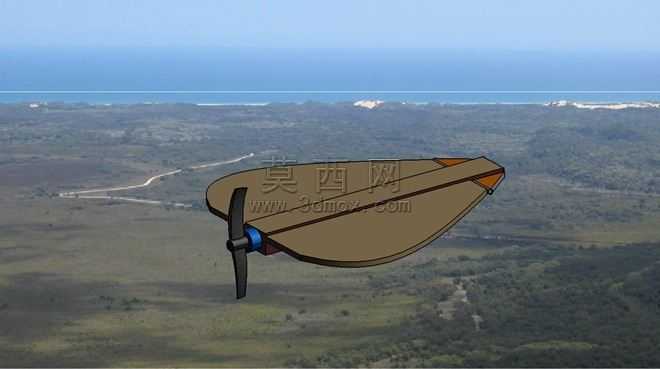

本款微型飞行器采用一体化翼身融合的结构设计思路，在三维建模阶段优先围绕100克以内的重量控制目标开展参数化建模，首先通过草图绘制勾勒出类柳叶形的翼身融合轮廓，摒弃传统固定翼机型机身与机翼分离的拼接结构，最大化减少结构连接带来的额外重量，同时降低飞行过程中的气动阻力。建模过程中对翼型截面做了薄型化处理，选取低速高升阻比的平凸翼型做曲面放样，通过曲面曲率连续检查确保翼面过渡顺滑无突兀折角，避免低空低速飞行时产生紊流影响飞行稳定性。动力模块采用前置单旋翼拉力式布局，在三维软件中单独完成驱动电机基座、螺旋桨桨夹、整流罩的零件建模，将动力组件与翼身前端做嵌入式装配设计，电机基座隐藏于翼身内部，仅露出螺旋桨与前端整流结构，既优化了整机气动外形，也能对动力元件起到防护作用，避免起降过程中碰撞损坏动力部件。尾翼部分采用与翼身一体化成型的小型垂尾结构，没有额外加装水平尾翼，通过翼身自身的翼型扭转来保障纵向飞行稳定性，进一步压缩整机结构重量。材质渲染阶段，翼身主体采用哑光轻质复合板材材质，还原微型航模常用的轻木覆膜或发泡聚丙烯材质的视觉质感，螺旋桨采用黑色高强度工程塑料材质，电机整流部分做了亮蓝色金属质感处理，与棕褐色的翼身主体形成清晰的视觉区分，便于观察动力部件的运转状态。建模过程中对整机的重心位置做了装配校验，将重心配置在翼面弦长的前三分之一处，适配手抛起飞的操作需求，无需额外的发射装置即可完成起飞操作，整体结构无多余外露部件，外形简洁流畅，既能够满足低空短距离的飞行侦查需求，也可作为微型航模的轻量化设计参考方案，所有结构零件均做了薄壁化处理，在保障结构强度满足飞行受力要求的前提下，尽可能压缩整机重量，最终实现整机重量低于100克的设计目标。
