JCB卡机配套挖掘机铲斗结构设计

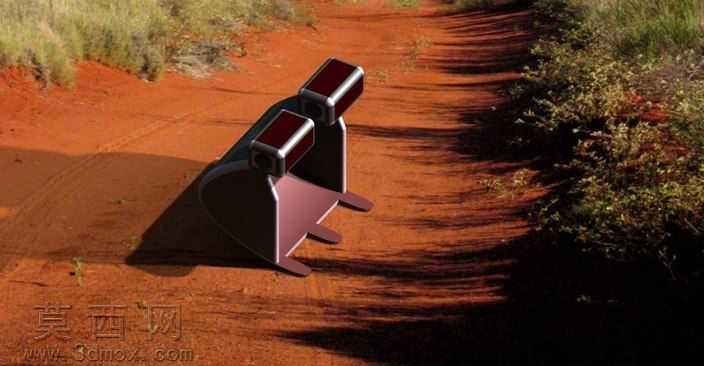

本模型为JCB卡机挖掘机配套的专用铲斗三维设计成果，建模阶段严格参照实机铲斗的装配尺寸与功能逻辑开展，首先通过草图绘制勾勒铲斗的整体轮廓，明确斗体弧形切削面、侧护板、斗齿安装位、上部铰接耳板的基础尺寸边界，建模过程中对各部件的衔接位置做了精准的公差预留，确保后续装配时铰接结构可实现顺畅转动，斗齿与斗体的连接位也做了强化结构设计，匹配实际作业中的受力需求。材质渲染阶段，针对铲斗不同部件做了差异化材质区分：斗体主体采用高强度耐磨合金钢材质，渲染时调整金属粗糙度参数还原钢材经过热处理后的哑光耐磨质感，上部铰接耳板的轴套部位做了略微提亮的金属质感处理，体现其精加工后的表面特性，斗齿部位则通过加深材质暗部、提升边缘反光强度，凸显其作为切削受力部件的高硬度属性，背景搭配户外红土作业场景，直观呈现铲斗的实际应用环境。结构设计上，该铲斗采用经典的弧形斗背设计，可有效降低挖掘作业时的物料切入阻力，侧部加装加厚护板避免作业过程中侧壁被物料磨损，上部的双铰接耳板对称分布，可精准匹配JCB卡机的斗杆与连杆安装位，斗齿采用分体式安装结构，后续磨损后可单独更换，降低设备维护成本。设计思路围绕小型挖掘机的土方作业场景展开，在保证铲斗结构强度满足挖掘受力要求的前提下，尽可能优化斗体的弧度设计提升物料充盈率，同时简化非受力部位的冗余结构，控制铲斗整体重量，避免增加挖掘机前端的额外负载，让铲斗在作业时既能保证足够的挖掘切入力，也能兼顾装载容量与耐用性，各部件的建模均做了可参数化调整的设计预留，后续可根据不同机型的安装尺寸快速调整适配，具备较强的通用改造空间。
