法兰连接式手动蒸汽截止阀三维设计

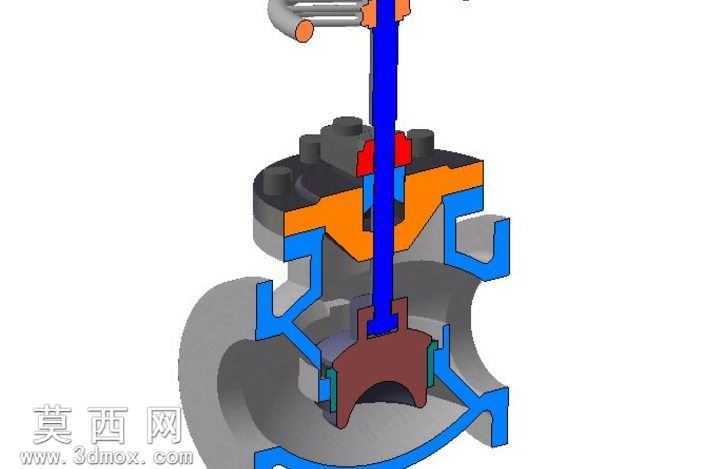

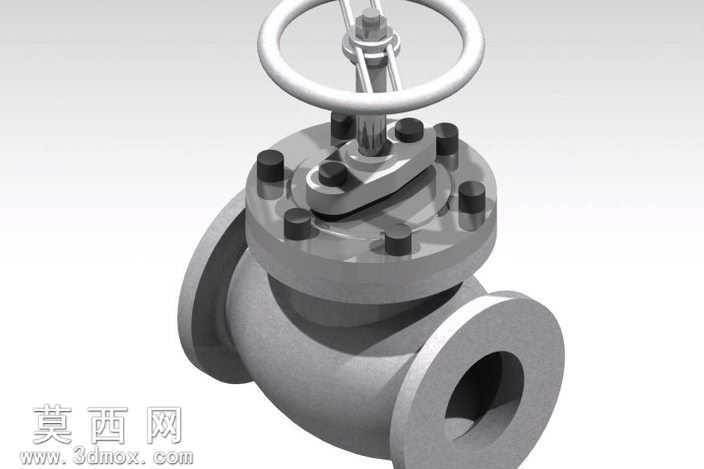

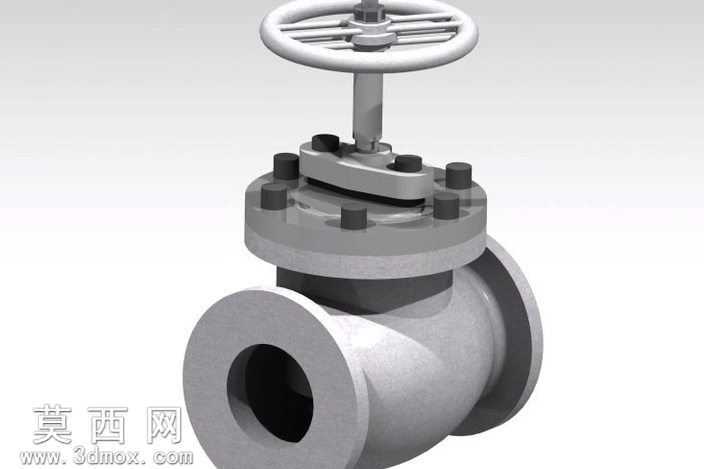

本模型为法兰连接式手动蒸汽截止阀，建模过程严格遵循工业阀门的实际生产尺寸规范，首先通过草图绘制勾勒出阀体的整体轮廓，以旋转特征构建阀体的主体流道结构，保证流道内壁的圆弧过渡符合蒸汽介质的流通需求，减少介质流动过程中的阻力损耗。针对阀体两端的法兰连接结构，通过拉伸、阵列特征完成法兰盘的成型，精准还原法兰螺栓孔的分布位置与孔径尺寸，确保与工业管路法兰的匹配度。阀盖部分采用与阀体适配的凸缘结构，通过螺栓连接实现与阀体的紧固，建模时逐一还原阀盖与阀体结合面的密封槽结构，为后续密封材质的装配预留合理空间。阀杆部分采用梯形螺纹传动结构设计，建模时还原螺纹的牙型参数，保证手轮转动时阀杆升降的动作逻辑符合实际阀门的操作原理，手轮部分采用轮辐式结构，通过圆周阵列完成轮辐的均匀分布，还原手轮的握持操作形态。模型的材质渲染贴合实际工业阀门的材质特性，阀体、阀盖、手轮等金属部件采用铸钢材质的哑光金属质感，密封部位采用深色非金属材质表现，通过光影调整突出部件的结构层次与装配关系，清晰展现各部件的衔接位置与装配逻辑。整体设计围绕蒸汽管路的截断控制需求展开，结构上采用直通式流道设计，保证介质流通的顺畅性，阀瓣与阀座的密封面采用锥面配合结构，提升密封性能，适配高温蒸汽介质的工况使用需求，各部件的建模精度满足装配干涉检查、工程图导出的使用要求，完整还原了手动蒸汽截止阀的全部结构细节，可用于管路系统的虚拟装配、工况模拟以及阀门产品的结构展示使用。
