手工拼装式气压水火箭发射装置设计

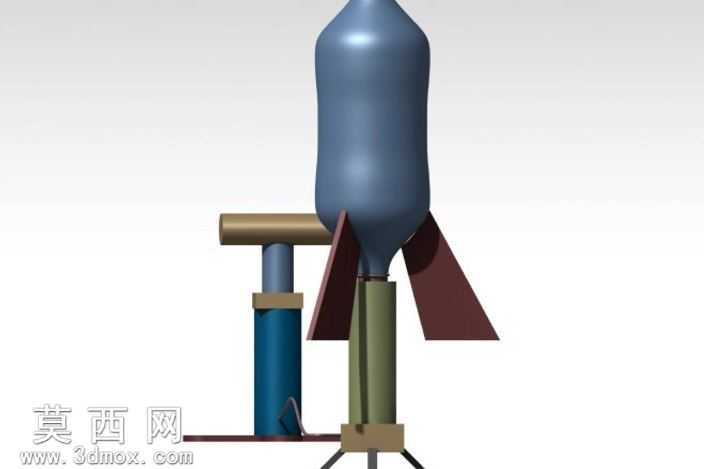

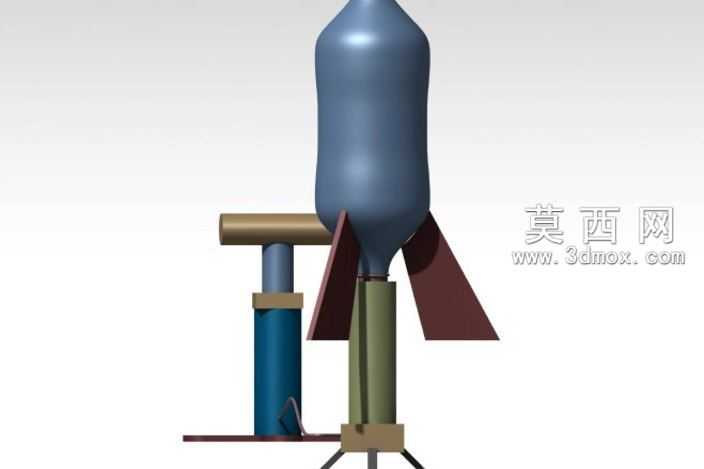

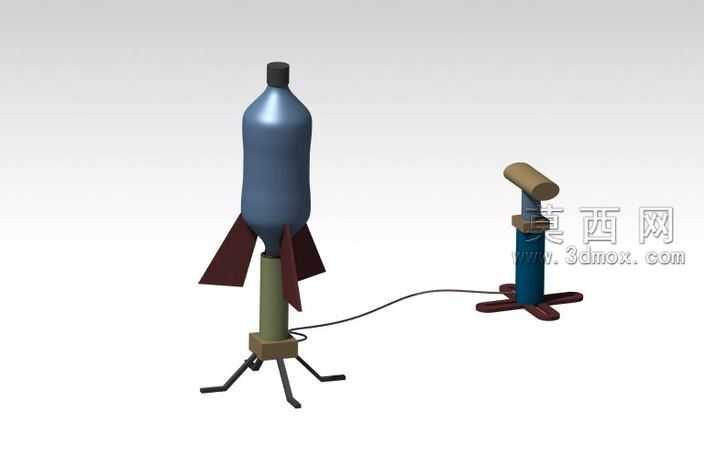

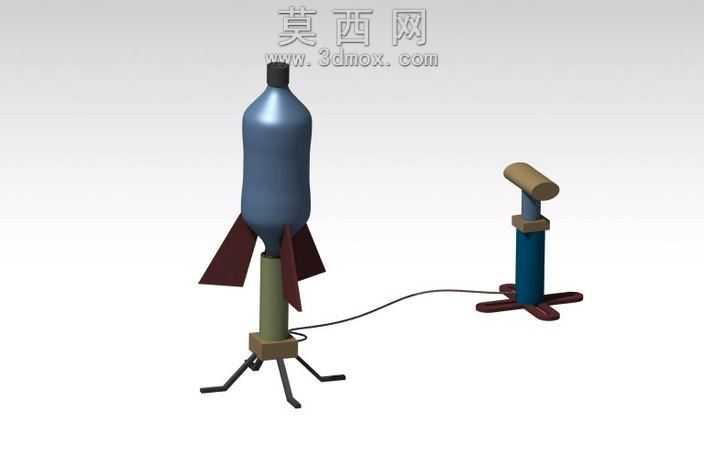

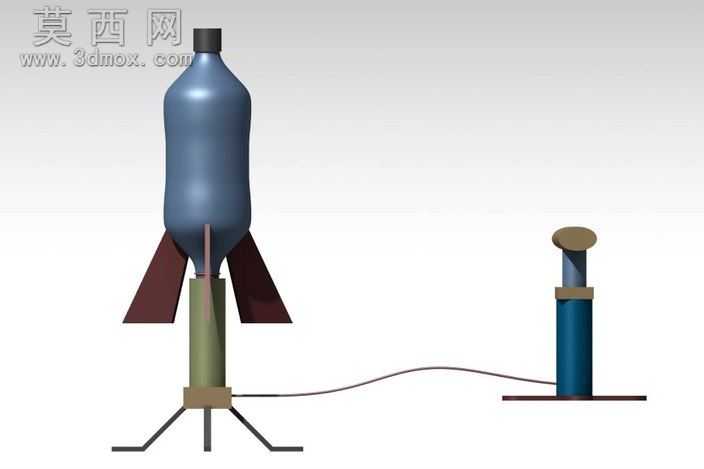

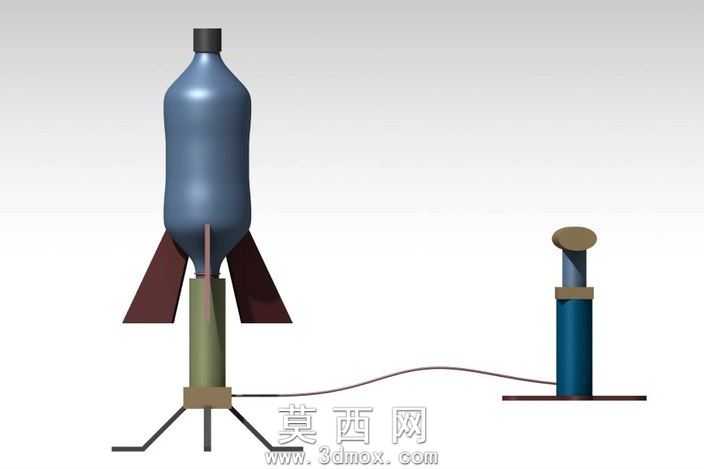

本作品为水火箭及配套发射装置的三维建模设计，整体采用CATIA软件完成全参数化建模与装配校验，所有零部件均按照实物等比例还原，可直接用于3D打印制作或教学演示场景。模型主体分为箭体与发射台两大模块，箭体部分以常见饮料瓶为储压舱原型，顶部设置圆滑整流端盖，降低飞行过程中的空气阻力，箭体下部均匀布置四片梯形尾翼，尾翼采用哑光深色硬质塑料材质设定，翼面带有微小后掠角度，可保证飞行过程中的航向稳定性；箭体底部连接发射对接基座，基座下方设置三爪式落地支架，支架支脚带有向外倾斜的角度，可在待发射状态下为箭体提供稳定支撑，避免倾倒。配套的发射打气装置采用立式手动打气结构，主体为圆柱形气筒，气筒表面做金属阳极氧化质感处理，顶部设置T型木质握把，方便手动按压打气，气筒底部为十字形四脚支撑底座，可平稳放置在地面上，气筒通过柔性输气管与箭体基座相连，输气管采用黑色橡胶材质，建模时还原了管线自然弯曲的形态，装配过程中对所有对接接口做了干涉检查，保证气路连接位置的密封性与装配合理性。渲染阶段采用哑光浅灰色背景，搭配柔和的顶光与侧补光，突出各部件的材质质感：箭体瓶身还原了半透明深蓝色塑料的通透质感，尾翼与支架采用哑光工程塑料材质，气筒金属部分带有细腻的磨砂金属反光，木质握把还原了自然木纹纹理，整体渲染效果清晰展示各部件的结构关系与装配逻辑。设计过程中充分考虑了手工制作的可行性，所有零部件均无复杂倒扣结构，拆分后可通过普通FDM3D打印机制作，装配时仅需少量胶水与紧固件即可完成组装，气压传动的结构逻辑清晰，可直观展示气压推进的物理原理，适合作为科创教学、手工实践的参考模型，各部件的尺寸参数经过反复调整，保证发射时的受力均匀性与结构强度，避免加压过程中出现结构变形或脱落问题。
