迷彩隐身构型未来战斗机三维设计

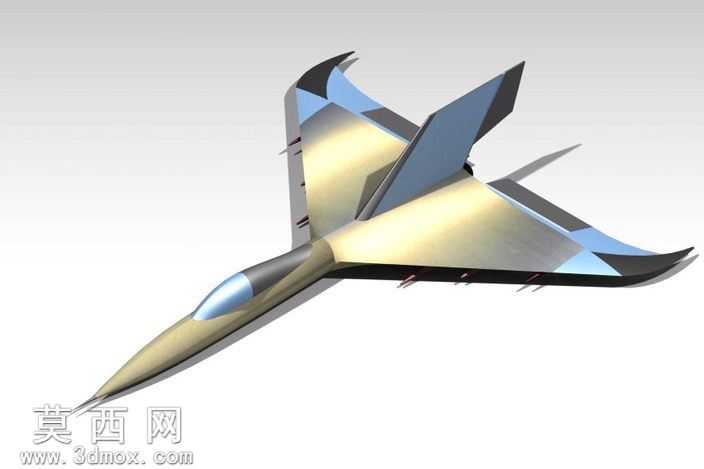

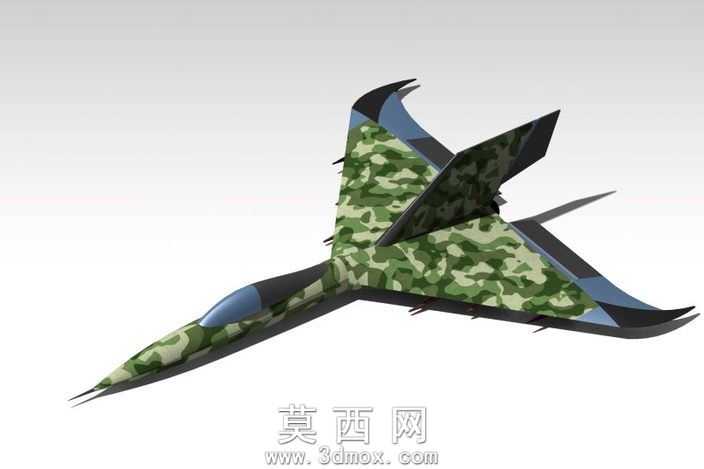

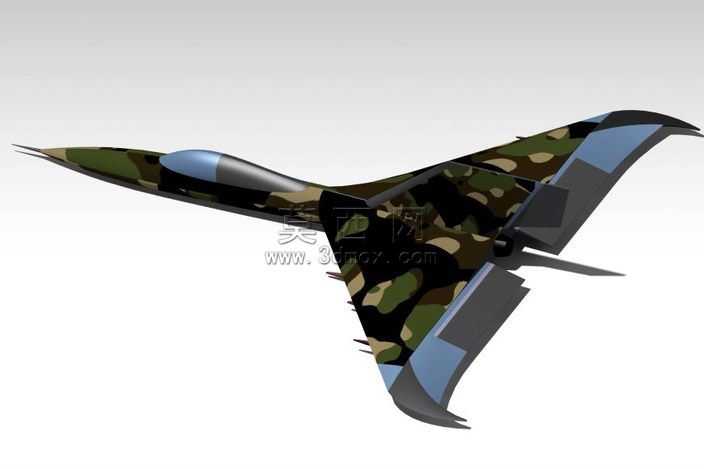

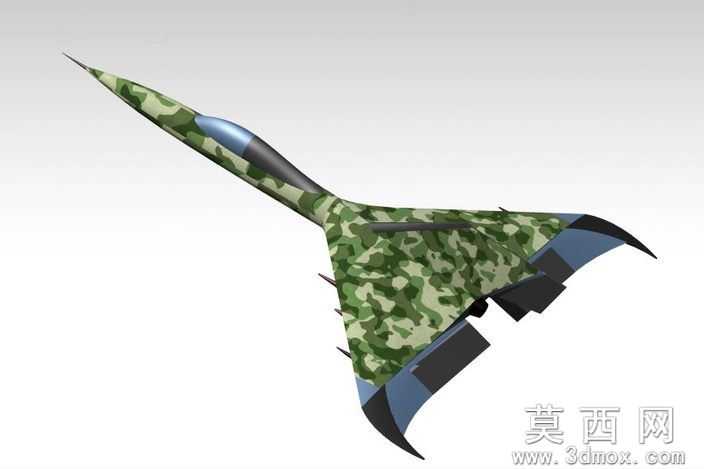

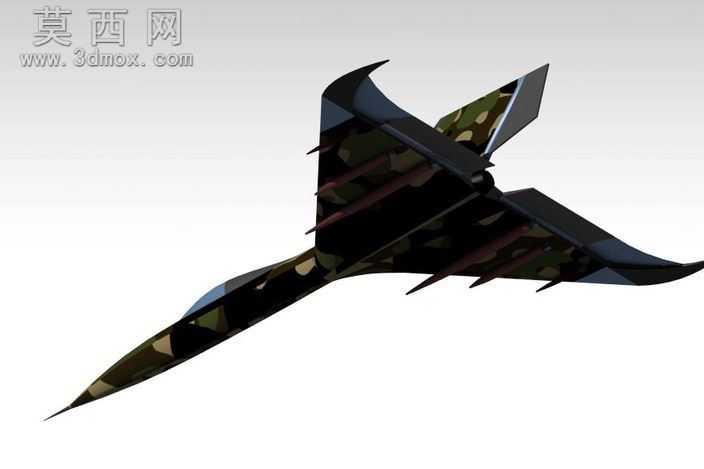

本款战斗机三维模型采用CATIA V5软件完成全流程设计，核心依托线架搭建与曲面造型模块实现整机构型的精准构建。建模初期先梳理战斗机气动布局逻辑，确定无尾翼融合体的整体走向，先绘制机身纵向、横向的关键控制线架，以空间样条曲线定义机头尖锐棱边、翼身融合过渡段、外倾垂尾以及翼梢切角的轮廓边界，确保各曲面衔接处的曲率连续，避免出现生硬折角破坏气动完整性。曲面构建阶段采用多截面曲面、填充、接合等命令逐段生成蒙皮曲面，针对机头雷达罩的圆弧过渡、座舱盖的一体化水滴形曲面、机翼前后缘的薄型翼型截面做了专项曲率优化，反复调整控制点位置让曲面光顺度满足航空设计的气动要求，同时预留出机载设备、动力系统的内部安装空间边界。材质渲染阶段为整机配置了数码迷彩涂装材质，以绿、黑、浅灰三色不规则斑块模拟军机的视觉隐身效果，座舱盖使用半透明深蓝色带反光属性的材质，还原镀膜座舱盖的真实质感，机翼边缘、垂尾顶端做了深色哑光材质区分，机身表面添加细微的蒙皮接缝、铆钉细节纹理，提升模型的真实度。结构设计上还原了战斗机的典型布局特征，采用翼身融合设计降低雷达反射截面积，外倾双垂尾兼顾航向稳定性与隐身性能，机翼后缘设置多段气动操纵面的结构分界，机头下方预留传感器安装位置，整体构型兼顾高速飞行性能与低可探测性设计需求。模型完成后经过多次曲面质量检查，确保无几何缝隙、曲率突变等问题，整体造型流畅利落，既符合现代战斗机的设计逻辑，又融入了下一代战机的隐身构型特征，可用于航空装备展示、气动布局参考、军事场景建模等场景。
