十二路地带接线连接器三维结构设计

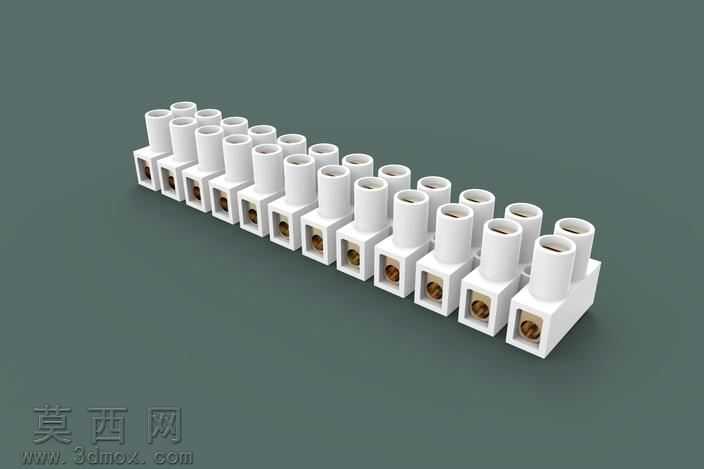

本作品为十二路地带连接器的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先从单路接线单元的基础结构入手，精准绘制绝缘基座的轮廓草图，通过拉伸、倒角、拔模等基础特征命令构建单路基座的主体形态，基座采用规整的方块式结构设计，上部预留圆柱形接线柱安装位，下部开设铜质嵌件的安装卡槽，每一处尺寸都严格匹配连接器的实际装配公差要求，确保后续拼接后整体结构的规整性。完成单路单元建模后，通过线性阵列命令按照等间距排布十二组独立接线单元，对相邻单元的拼接面做贴合处理，保证阵列后整体基座无错位、无间隙，形成长条形的整体绝缘基座结构。材质设置阶段，为绝缘基座赋予哑光白色硬质塑料材质，调整材质的粗糙度、反光度参数，还原工业接插件常用阻燃塑料的真实质感；为内部的接线铜嵌件赋予黄铜金属材质，调整金属的反射、高光参数，模拟铜质导电件的金属光泽，同时在嵌件的接线孔位置做细节处理，还原接线部位的结构特征。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方45度角投射，搭配辅助补光消除结构暗部的死黑区域，开启环境光遮蔽效果增强结构的立体感，清晰呈现每一路接线单元的独立结构、相邻单元的拼接缝隙、上部圆柱接线端与下部嵌件卡槽的位置关系，直观展现产品的多路并行接线结构特点。设计思路上，该连接器主打多路电路的并行地带连接需求，单路单元独立成型再拼接为整体的结构，既可以保证每一路接线的绝缘隔离性能，又能通过模块化的结构提升生产装配效率，规整的排布方式也方便后期在电路排布中的安装固定，圆柱形的上部接线端适配对应规格的接线插头，下部的铜嵌件卡槽可实现导线的快速压接固定，整体结构紧凑，排布整齐，能够满足多线路同时接地连接的使用需求，建模过程中对每一处卡扣、接线孔的细节都做了还原，确保模型可直接用于后续的装配验证、产品展示以及生产参考。
