螺旋式机械千斤顶三维结构设计

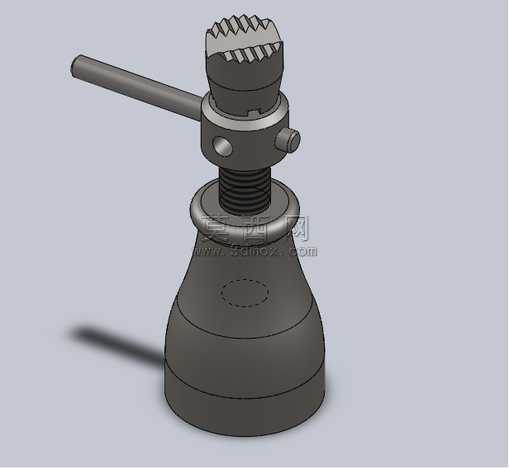

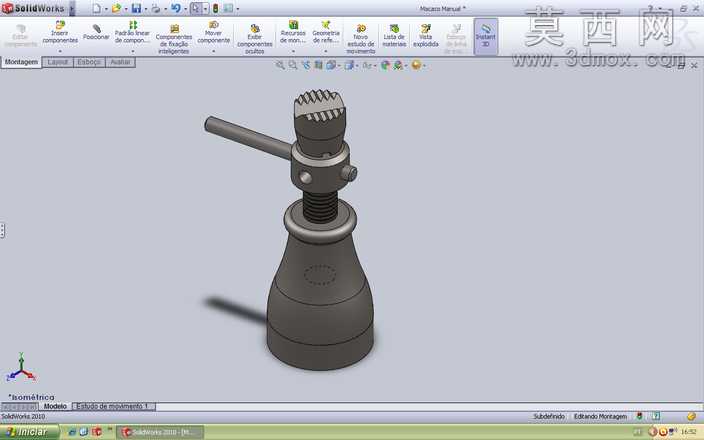

本作品为手动螺旋式机械千斤顶的三维参数化模型，整体建模过程严格遵循机械设计规范，采用SolidWorks完成全零件建模与虚拟装配，完整还原了该类起重工具的全部结构细节。模型整体分为底座、螺旋升降副、操作杆、顶头四个核心功能模块，底座采用上窄下宽的锥台造型，底部设置加宽的环形支撑边，建模时通过旋转凸台命令生成主体，表面做哑光铸铁质感的材质赋予，还原了铸铁件厚重沉稳的视觉特性，底座上部加工有内螺纹孔，与升降螺杆形成精密的螺旋传动配合。升降螺杆采用梯形传动螺纹设计，建模时通过螺旋线扫描切除生成完整的螺纹牙型，螺纹参数符合手动顶升的传动受力要求，螺杆上部与旋转头座采用销轴连接，既保证周向传动的扭矩传递，又预留了小角度的摆动余量，适配不同接触面的顶升需求。操作杆为细长圆杆结构，贯穿旋转头座的横向通孔，建模时对杆身做了圆角过渡处理，避免应力集中，材质赋予采用发黑处理的钢材质感，还原手动操作部件的耐磨表面特性。顶部顶头为带防滑齿的支撑块，顶面加工有交错的锯齿形防滑纹路，通过扫描切除命令生成齿形结构，顶头与旋转头座采用可转动连接，顶升时可自适应被支撑物件的接触面角度，避免滑脱。装配过程中严格按照实际装配顺序添加配合约束，螺旋副添加螺旋配合模拟真实的升降动作，销轴连接添加同轴心与限位配合，操作杆添加滑动配合，可完整模拟插入操作杆、旋转杆身带动螺杆升降、顶头抵接重物的完整动作流程。渲染阶段采用柔和的工作室环境光，添加柔和的地面阴影效果，金属部件根据不同的表面处理工艺调整粗糙度与反射参数，铸铁底座设置较低的反射率与较高的粗糙度，发黑处理的操作杆与螺杆设置中等粗糙度，各部件的分模线、倒角细节均做了精细化处理，无建模破面、配合错位等问题，完整展现了手动螺旋千斤顶的结构原理与外观特征，可作为机械原理教学、五金产品设计参考的数字化模型使用。
