外六角螺栓三维建模及快捷操作技巧

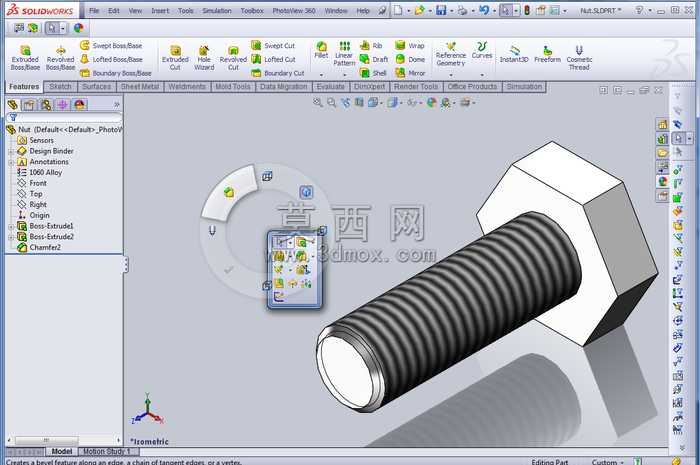

本次建模围绕通用外六角螺栓展开，首先梳理标准件的结构逻辑：螺栓由六角头部、光杆段、外螺纹段三个核心部分组成，建模初期先确定基准坐标系，以前视基准面为草图绘制平面，先绘制六角头部的正六边形轮廓，通过拉伸凸台命令生成头部实体，拉伸过程中严格匹配标准件的头部厚度与对边尺寸参数，保证头部棱角的倒角处理符合机械加工的实际工艺要求，避免出现尖锐直角的不合理结构。完成头部建模后，以头部贴合面为基准绘制光杆部分的圆形草图，拉伸生成与头部同轴的光杆柱体，光杆与头部的衔接处做微小的过渡圆角处理，还原实际零件的工艺特征，避免应力集中的结构缺陷。螺纹段建模是本次设计的重点，先在光杆末端绘制螺纹小径的圆柱基体，之后通过螺旋线命令定义螺纹的导程、圈数与起始角度，螺旋线的参数完全匹配公制螺纹的标准规格，再绘制螺纹牙型的三角形截面，通过扫描切除命令沿螺旋线路径生成完整的外螺纹结构，螺纹收尾处做渐消处理，还原实际螺纹加工的退刀特征，避免螺纹末端出现突兀的截断效果。建模过程中同步自定义快捷操作方式，将常用的拉伸凸台、扫描切除、螺旋线、倒角等命令映射到鼠标手势与快捷键栏，通过自定义径向菜单将高频命令集中在鼠标手势的触发范围内，减少鼠标在工具栏与绘图区的移动距离，提升建模操作的流畅度。材质设置上为螺栓赋予金属钢材材质，调整材质的粗糙度与反射参数，还原碳钢紧固件的哑光金属质感，渲染阶段开启环境遮蔽效果，让螺纹的牙型缝隙、头部与光杆的衔接处呈现自然的阴影层次，清晰展现螺栓的整体结构细节。建模全程遵循参数化设计逻辑，所有尺寸均关联全局变量，后续调整螺栓规格时只需修改对应参数即可快速生成新的模型，同时自定义的快捷操作方案可导出保存，适配不同类型标准件的建模流程，大幅提升同类零件的建模效率。
