自动托盘堆垛包装一体机三维设计

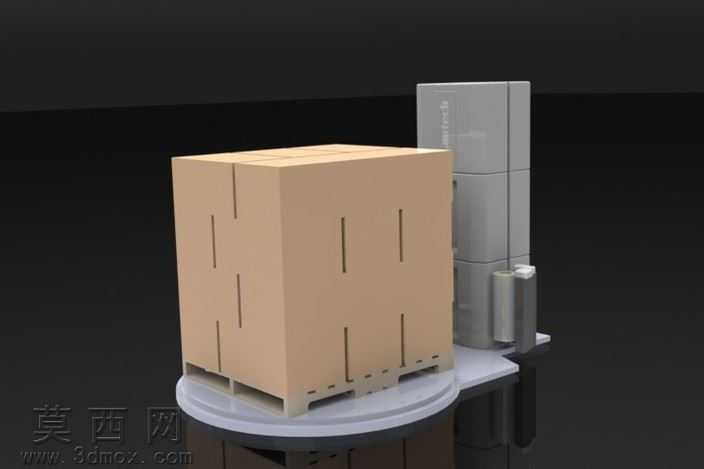

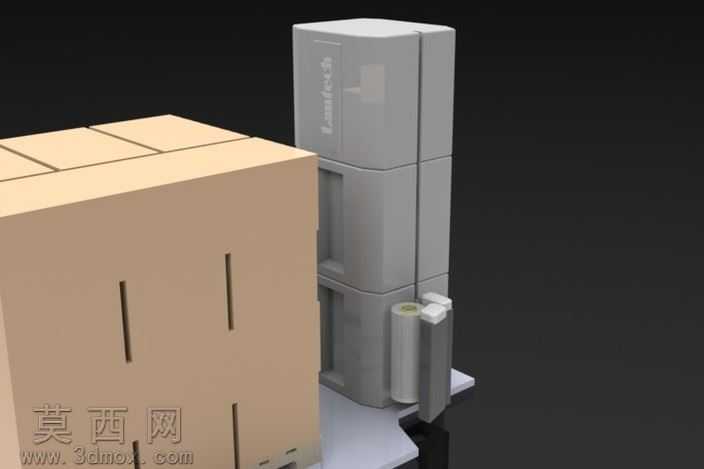

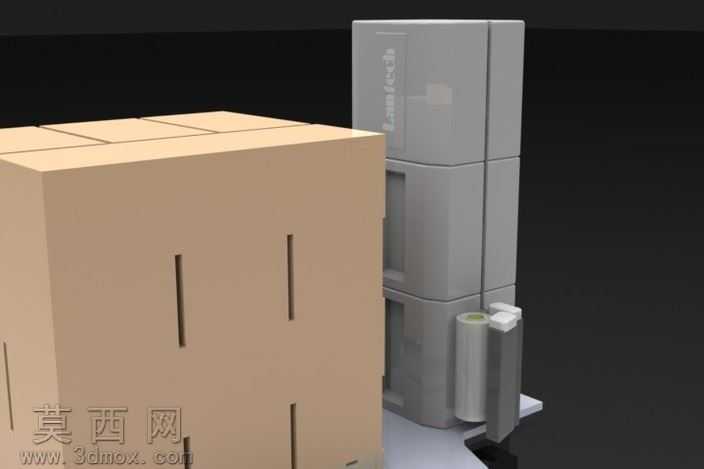

本模型为自动托盘堆垛包装一体机，针对仓储物流环节的托盘货物码垛、缠绕包装工序完成一体化三维设计，整体建模过程严格遵循工业设备实际设计逻辑，先完成核心功能模块的结构拆解，再逐一完成零部件建模与总装配合。模型主体分为两大功能单元，分别为托盘承载旋转单元与立式包装执行单元，其中托盘承载单元设置了适配标准物流托盘的承载台面，台面下方集成旋转驱动结构，可带动整垛货物完成匀速回转，配合包装膜的进给动作实现货物周身的缠绕包裹；立式包装执行单元采用分层堆叠式柜体结构，内部预留膜卷安装位、张紧调节机构、膜料切断组件的安装空间，柜体底部设置可升降的膜架导向结构，能够在托盘旋转过程中沿竖直方向完成往复运动，实现包装膜从托盘底部到顶部的逐层缠绕，保证整垛货物的包装紧实度，避免运输过程中出现散垛问题。建模过程中对各运动部件的配合间隙做了合理预留，旋转台面的支撑结构、膜架的升降导轨、膜卷的快装结构都按照实际工业使用场景做了细节还原，材质渲染上区分了金属结构件的哑光金属质感、包装膜的半透明塑料质感、托盘的纸质纹理，整体渲染效果贴近真实设备的运行场景。设计思路上聚焦托盘包装工序的自动化需求，将码垛完成后的托盘货物直接送入包装工位，无需二次转运，设备可适配标准尺寸的瓦楞纸箱整垛包装，通过旋转与升降动作的配合，实现收缩包装膜的均匀包覆，包装过程中可根据货物堆叠高度调整膜架的升降行程，根据包装紧实度要求调整旋转转速，满足不同规格货物的包装需求，模型完整还原了设备的整体布局与核心传动结构，可作为物流包装设备设计、产线布局规划的参考方案。
