36mm硬质合金刃部布罗卡钻具三维设计

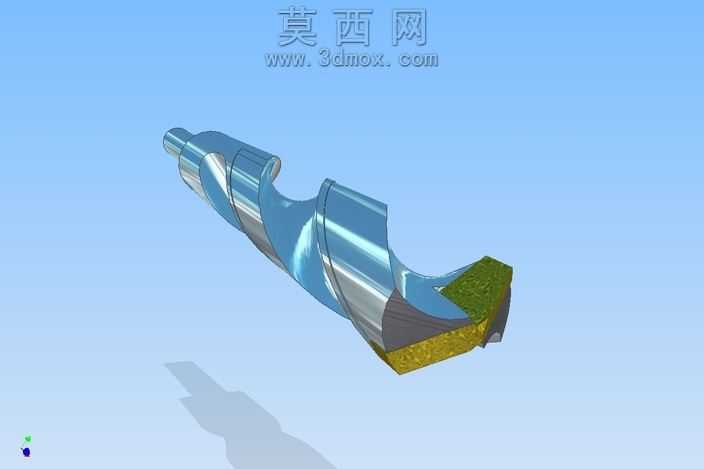

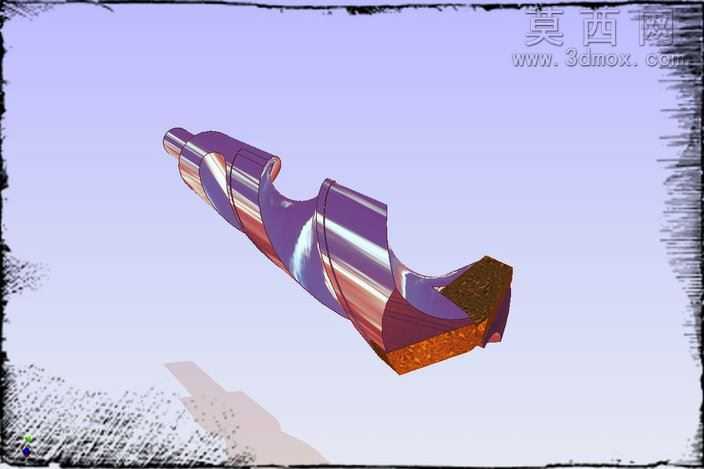

本作品为针对36mm规格加工需求设计的布罗卡钻具三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工刀具的实际生产尺寸规范，对钻具的每一处结构细节都做了精准还原。模型整体结构分为钻柄、螺旋排屑槽、切削刃部三个核心功能区段，钻柄部分采用标准装夹适配结构，做了同轴度公差约束，保证后续装配到机床装夹结构时的回转精度，建模时对钻柄的圆柱面做了连续曲面约束，避免出现分段面导致的渲染失真问题。螺旋排屑槽部分采用变螺旋角参数化设计，通过螺旋扫掠特征生成流畅的槽体曲面，槽底圆弧过渡做了圆角优化，既还原了实际刀具排屑顺畅的结构特性，也避免了应力集中的结构缺陷，建模过程中对排屑槽的刃口棱线做了锐边处理，保留刀具刃口的锋利形态特征。切削刃部为Widia硬质合金材质段，建模时将硬质合金刀头与钻体的焊接结合面做了精准的贴合约束，还原了硬质合金刀具的镶片结构特征。渲染环节采用分层材质设置，钻体高速钢部分赋予抛光金属材质，调整金属粗糙度参数至0.15，还原高速钢刀具磨削后的亮面金属质感，设置合适的环境反射强度，让曲面的光影过渡自然流畅；硬质合金刀头部分赋予哑光硬质合金材质，粗糙度参数调整至0.6，区分开与钻体的材质差异，刀头的焊接结合面做了细微的材质纹理处理，还原焊接工艺的结合痕迹。场景设置采用淡蓝色渐变背景，添加柔和的面光源与环境光，避免硬阴影遮挡刀具的结构细节，同时投射出柔和的地面阴影，增强模型的空间立体感。设计思路上围绕大直径钻削加工的实际使用需求，重点还原布罗卡钻的大容屑槽、高强度刃部的结构特点，所有结构尺寸均参考实际工业用36mm布罗卡钻的生产参数，模型可用于刀具结构教学、机加工工艺演示、装配模拟等场景，曲面均经过连续性检查，无破面、重叠面等建模缺陷，可直接导入其他三维软件做后续的工程图导出、加工模拟等操作。
