汽车维修用罗斯卡螺纹弹簧压缩工装

　　在汽车底盘维保、悬架系统拆解作业场景里，螺旋弹簧的预紧力释放一直是风险较高的操作环节，这款适配3/4"UNC罗斯卡螺纹规格的弹簧压缩工装，正是针对乘用车辆悬架螺旋弹簧、制动系统回位弹簧等带预紧力圆柱螺旋弹簧的拆装作业设计的专用夹持工具。从实际作业场景来看，该工装可直接适配多数美系乘用车辆前悬麦弗逊结构的螺旋弹簧拆装，也可用于空气压缩机内部阀组弹簧、小型压力机构复位弹簧的预紧压缩作业，作业时无需额外搭配台钳等固定设备，单人即可完成弹簧的夹持压缩与定位锁定，能有效规避弹簧崩脱的作业风险。

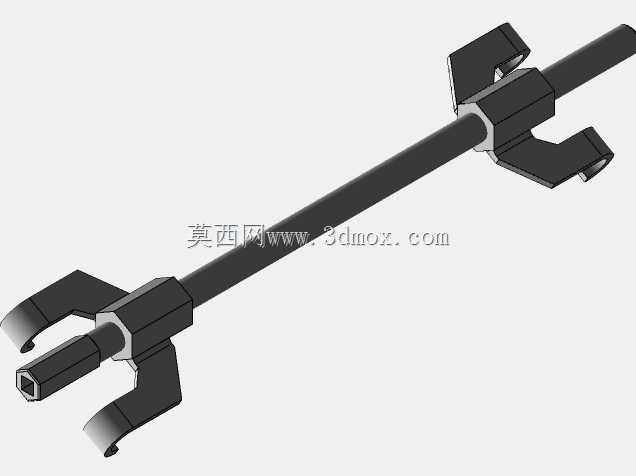

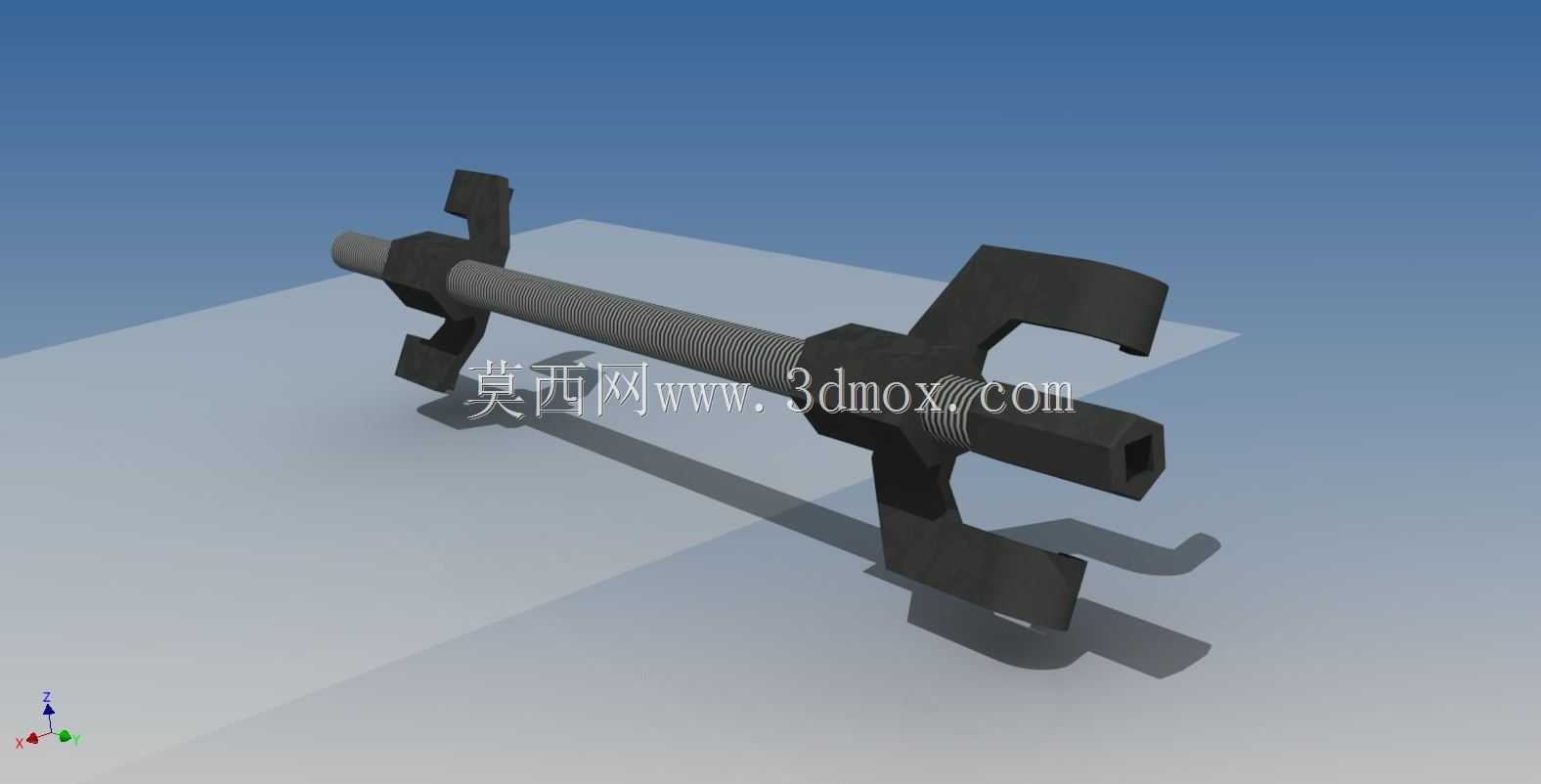

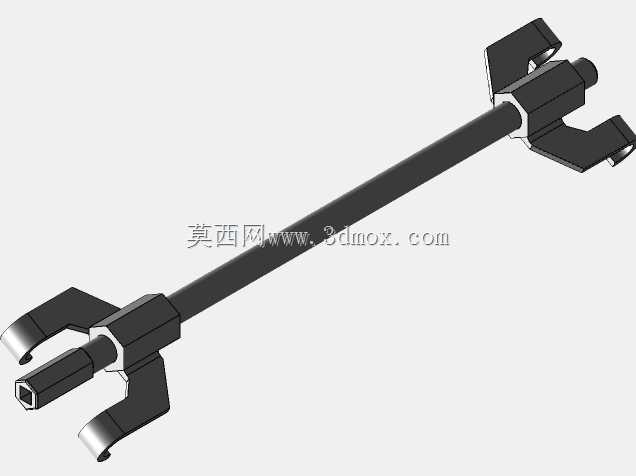

　　从功能特性上看，该工装采用对称双勾爪搭配长行程传动螺杆的结构形式，两端勾爪采用开口式卡接结构，勾爪的卡接面做了内凹圆弧处理，可紧密贴合不同线径的螺旋弹簧外圈，避免压缩过程中出现弹簧滑脱、偏载的问题；中间传动螺杆采用3/4"UNC统一粗牙螺纹，螺纹导程适配手动扳手的施力节奏，转动螺杆时两端勾爪可同步向中间进给，保证弹簧两端受力均匀，不会出现弹簧侧倾、应力集中的情况。螺杆端部设计有四方驱动头，可直接搭配棘轮扳手、套筒工具施加扭矩，相比传统的翼型螺母结构，施力更顺畅，在弹簧预紧力较大的工况下也不会出现螺母打滑、施力困难的问题。

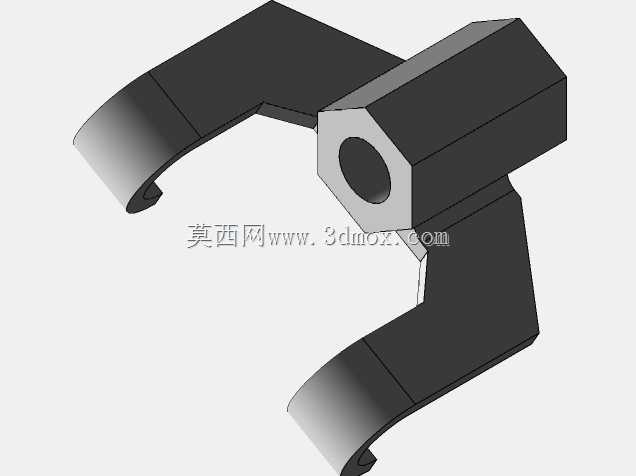

　　从设计思路层面拆解，这款工装的结构完全围绕弹簧压缩作业的受力逻辑搭建：首先是勾爪的受力角度设计，勾爪与螺杆连接的部位采用了可小幅摆动的铰接结构，当压缩不同直径、不同节距的弹簧时，勾爪可自动调整卡接角度，保证卡接面与弹簧钢丝完全贴合，避免局部应力集中导致的弹簧钢丝划伤、勾爪变形问题；其次是螺杆的行程设计，螺杆的有效进给长度覆盖了常规乘用车辆悬架弹簧的自由长度到压缩锁定长度的行程差，作业时无需多次调整勾爪位置，一次装夹即可完成弹簧的全行程压缩；另外，整体结构没有多余的冗余部件，所有受力部件均采用等强度设计，勾爪的厚度、螺杆的根径都经过受力校核，在满足额定夹持力的前提下尽可能控制工装自重，方便维修人员随车携带、户外作业使用。

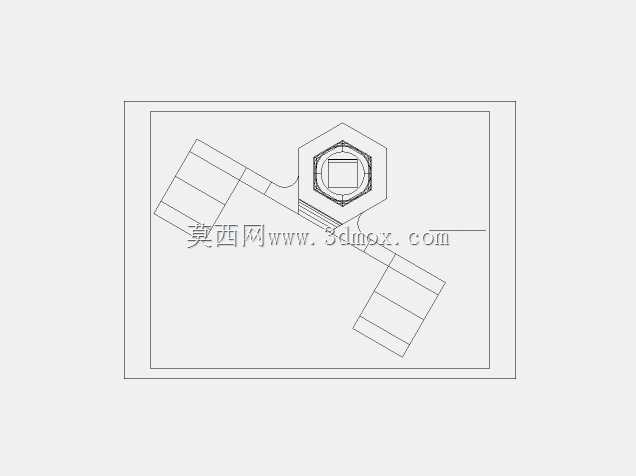

　　关于外形尺寸与安装边界，该工装整体收拢状态下长度适配常规维修工具箱的内部收纳尺寸，展开状态下可覆盖自由长度在300mm以内的圆柱螺旋弹簧压缩作业；勾爪的开口宽度适配最大18mm线径的螺旋弹簧，卡接深度可覆盖弹簧外圈到中径的全部卡接位置，作业时不需要对弹簧做额外的打磨、改装处理，直接卡接即可使用。需要注意的是，该工装的使用边界为静态预紧弹簧的压缩作业，不可用于承受动态冲击载荷的弹簧压缩，也不可超出行程范围强行进给螺杆，避免螺杆螺纹变形、勾爪断裂的风险。在实际建模过程中，该模型的螺纹特征采用真实扫掠结构构建，勾爪的铰接间隙、螺杆与勾爪的配合公差都按照实际工装的加工公差做了还原，可直接用于工装的加工出图、作业模拟演示，也可作为汽修实训教学的演示模型使用，帮助维修人员理解弹簧压缩作业的受力逻辑与工装操作要点。
