9.5立方卧式压缩空气储罐结构设计

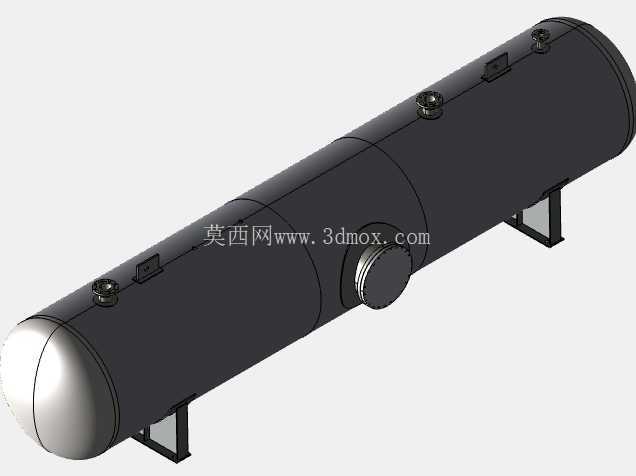

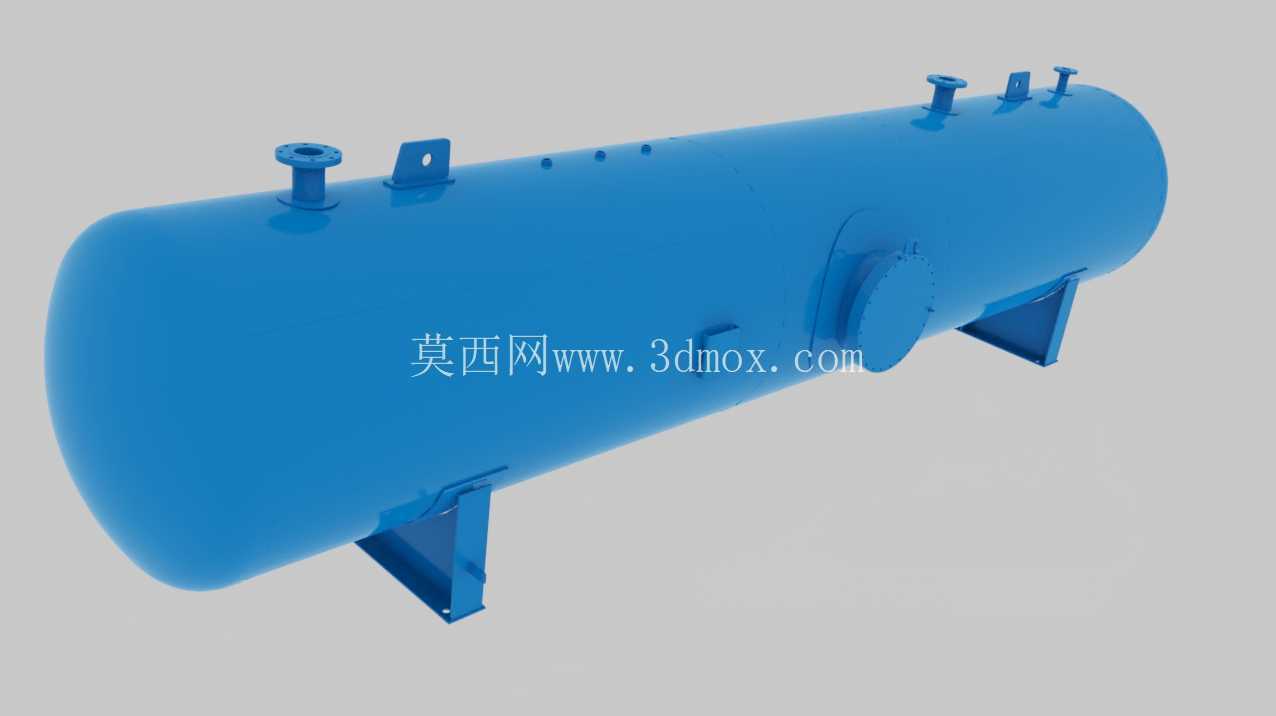

　　在工业压缩空气系统的布局规划中，储气设备的选型与结构设计直接决定了整个管网的压力稳定性与运行安全性，这款9.5立方容积的卧式储气罐体，主要面向中型生产车间的压缩空气缓冲、稳压与冷凝水初步分离场景，适配10Bar的内部工作压力等级，完全遵循ASME VIII Div.1的规范要求完成结构校核。从实际落地的安装场景来看，卧式结构的选型本身就充分考虑了厂房层高受限的工况，相较于立式储罐，同容积下卧式罐体的安装高度更低，不需要额外做过高的设备基础，日常巡检时对顶部接口、阀件的维护操作也更便捷，不需要搭建过高的操作平台，能有效降低厂区设备运维的安全风险与成本投入。罐体主体采用圆柱形筒身搭配两端标准椭圆形封头的结构形式，这种结构组合是中低压压力容器的经典选型，椭圆形封头的曲面过渡能有效降低内部压力作用下的应力集中系数，相比平盖封头可以大幅降低端盖的板材厚度要求，在满足强度要求的前提下控制设备整体自重。筒身部分的环向与纵向焊缝均采用全焊透结构，建模过程中对焊缝余高、坡口形式都做了符合规范的细节还原，方便后续做有限元应力分析时准确模拟焊缝区域的应力分布，避免应力校核时出现偏差。罐体侧面设置的20英寸横向检查口，是日常内部检修、积污清理的核心通道，检查口的法兰连接结构做了凸面密封面设计，适配缠绕式垫片的密封要求，法兰螺栓孔的均布排布完全符合压力管道法兰的标准规范，能保证在10Bar工作压力下的密封可靠性，不会出现长期运行后的渗漏问题。罐体顶部布置的多个接口，分别对应压缩空气进气、出气、安全阀安装、压力表取压、放空阀的功能需求，每个接口的接管高度、法兰规格都按照通用工业管道的连接标准做了匹配设计，避免现场安装时出现接口不匹配、管道应力过大的问题。

　　罐体底部的鞍式支座是卧式储罐的核心支撑结构，建模时对支座的筋板布局、垫板弧度、地脚螺栓孔位置都做了精准还原，其中一个支座设置为固定端，另一个为滑动端，能适配罐体在温度变化、压力波动时产生的轴向伸缩变形，避免支座与罐体连接位置出现额外的附加应力，长期运行下不会出现焊缝拉裂的问题。从设计思路的层面来看，整个罐体的建模过程始终围绕合规性与安装适配性两个核心展开，所有受压元件的壁厚取值都先通过薄膜应力公式做初步计算，再结合腐蚀裕量、钢板负偏差做最终的厚度圆整，保证在设计使用寿命周期内的强度冗余。

　　筒身与封头的连接位置做了削边过渡处理，避免两者厚度存在差异时出现结构突变带来的应力集中；所有接管与筒体的连接位置都设置了补强圈，弥补开孔带来的筒体强度削弱，补强圈的尺寸根据开孔直径、筒体壁厚做了对应匹配，完全符合等面积补强法的计算要求。在安装边界的考量上，罐体的整体长度、直径、鞍座间距都做了优化，鞍座的中心距控制在合理范围内，既避免跨距过大导致筒身挠度超标，也不会因为支座过近增加不必要的基础施工成本；罐体底部离安装基准面的高度预留了足够的排污阀安装与操作空间，底部最低位置设置的排污接口，能保证罐内积聚的冷凝水、油污可以完全排空，不会出现积液残留导致的罐体内部腐蚀问题。

　　对于三维建模从业者而言，这类压力容器模型的构建不能只做外形的简单拉伸拼接，需要充分理解每个结构细节背后的工程逻辑，比如支座的包角大小为什么选取120度、检查口的位置为什么设置在筒体侧面而非封头位置、顶部接口的间距为什么要留足阀门安装的操作空间，这些细节都直接对应现场安装、运维、安全运行的实际需求。在实际的工厂压缩空气系统中，这类储罐通常布置在空压机后处理设备的后端，用来缓冲空压机启停带来的压力波动，稳定整个管网的供气压力，同时让压缩空气在罐内停留的过程中，将部分夹带的液态水、油滴沉降分离，减轻后续干燥机、过滤器的处理负荷。模型中对所有安装配合面的尺寸都做了精准约束，比如法兰的密封面平面度、支座地脚螺栓孔的位置度、接管的同轴度，这些公差配合的细节在建模时就做了对应考虑，方便后续导出工程图时直接标注形位公差，指导生产加工。不同于非标定制的小型储气罐，这款9.5立方的容积规格刚好适配10-15立方每分钟排量的空压机系统，覆盖大多数机械加工、轻工制造车间的供气需求，卧式的结构形式也方便在厂房内做水平布置，可以沿着厂房墙体或者管廊下方安装，不需要占用单独的大面积设备区域，空间利用率更高。
