轻型移动式桁架起重装卸作业设备

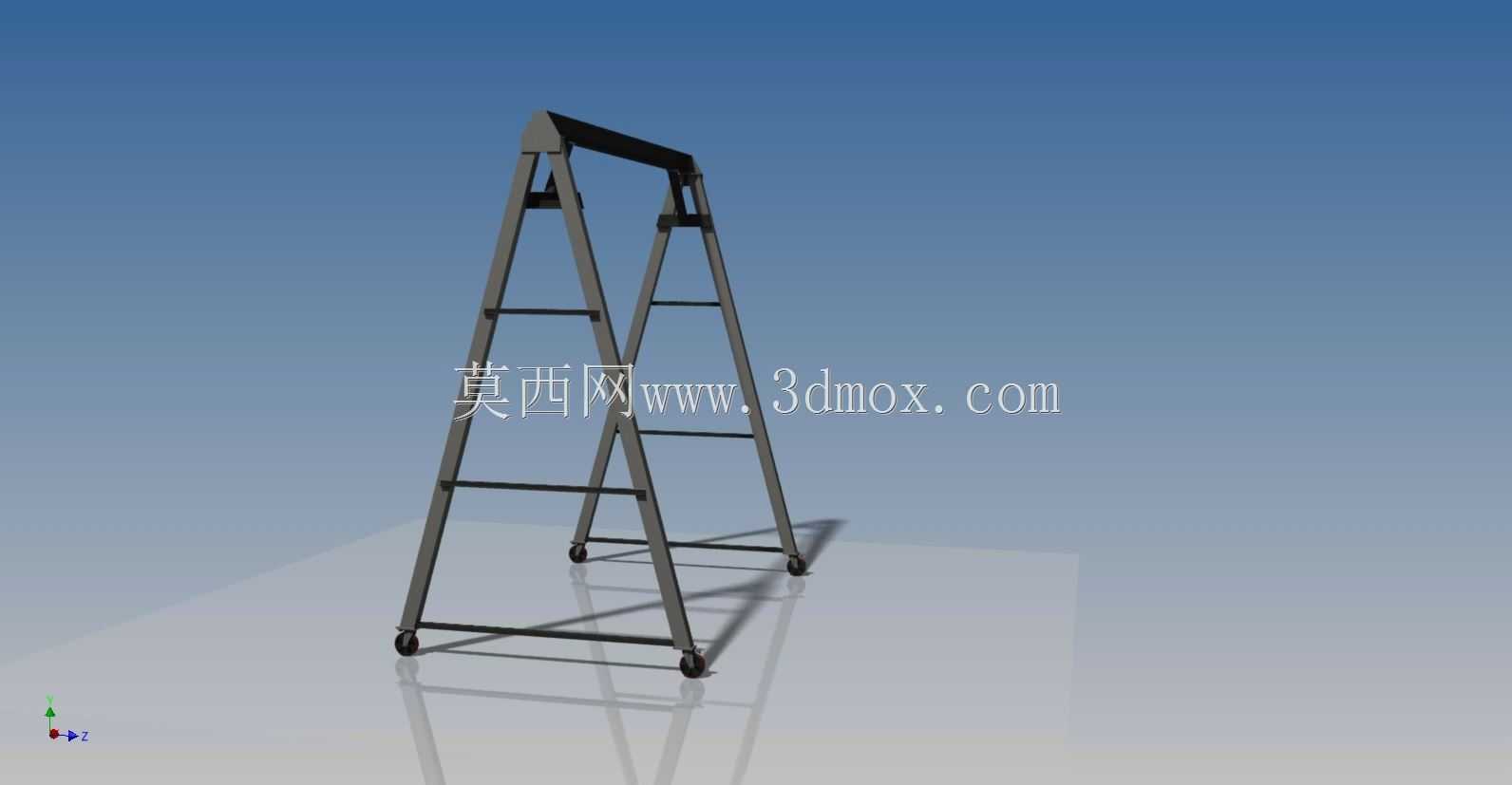

　　在影视置景、车间轻型物料转运、小型设备安装调试这类作业场景里，经常会遇到需要频繁调整起吊点位、作业空间狭窄且地面承重有限的情况，常规固定式龙门吊无法适配灵活转场的需求，这款带脚轮的轻型桁架式起重设备就是针对这类场景设计的。从结构设计逻辑来看，整体采用A字形支腿搭配顶部横梁的桁架结构，支腿采用分段式型材拼接，每侧支腿设置多道横向加强横杆，既保证了结构的抗扭刚度，又能通过型材的镂空排布降低整体自重，避免设备过重导致推移费力，同时A字形的支腿外扩角度经过受力校核，在额定起重量下整机的重心始终落在两侧脚轮的支撑边界内，不会出现侧翻风险。设备底部四个支撑端均配置了万向脚轮，其中两个脚轮带刹车锁定结构，推移时可以灵活转向调整作业位置，

　　到达指定点位后踩下刹车即可固定整机，避免起吊作业时设备发生滑移。顶部的横梁采用平直的矩形截面型材，两端与支腿顶部通过三角加强板做焊接固定，横梁的下沿作为吊具的运行轨道面，可以配套手动葫芦或者小型电动葫芦使用，满足不同起升速度的作业需求。从安装边界来看，整机的跨度适配5米左右的作业覆盖范围，支腿底部的横向连接杆距离地面预留了足够的安全间隙，推移过程中不会被地面的小型凸起、线缆槽绊阻，设备的整体高度适配常规车间、摄影棚的室内层高，不会出现顶部触碰顶棚的问题。在实际使用过程中，这类设备主要承担1吨到2吨区间的轻型物料吊运工作，比如影视置景时吊装大型布景板材、车间内转运小型机床部件、仓库内堆垛轻型货件，相比固定式起重设备，它不需要预埋轨道、

　　不需要做地面固定安装，到货后仅需要将支腿与横梁通过螺栓拼接紧固，安装脚轮后即可投入使用，转场时可以整体推移，也可以快速拆解为支腿、横梁几个部件，用普通货运车辆就能转运，非常适合多点位流动作业的场景。设计过程中针对支腿的受力做了多工况仿真校核，分别模拟了吊重位于横梁中部、吊重偏置到横梁端部、设备在带载状态下小范围推移这几种极端工况，确保各型材的应力值都在材料许用应力范围内，同时脚轮的安装座做了加厚处理，避免长期受载出现变形断裂。支腿上的横向横杆除了起到结构加强的作用，还可以作为作业人员临时攀爬的踏杆，方便人员调整顶部葫芦的位置、检查横梁的连接状态，不过设计时也在横杆的受力校核中考虑了人员踩踏的载荷，确保人员攀爬时结构不会出现失稳。

　　设备的整体外形没有多余的外凸结构，所有连接螺栓的端头都做了沉头处理，推移过程中不会剐蹭周边的物料或者墙面，适配狭窄通道内的通行需求。在日常维护方面，这类设备的维护成本极低，仅需要定期检查脚轮的转动灵活性、连接螺栓的紧固状态、横梁与支腿焊接处是否有裂纹即可，不需要复杂的润滑或者校准作业，非常适合没有专业起重设备维护人员的小型作业团队使用。相比同吨位的其他移动式起重设备，这种桁架式结构的自重更轻，推移时需要的人力更小，同时结构的冗余度足够，即使偶尔出现轻微超载的情况，也不会出现瞬间的结构失效，给作业人员留出足够的反应时间。在三维建模过程中，所有型材的拼接位置都按照实际焊接工艺预留了焊接收缩余量，脚轮的安装孔位完全匹配市面上通用的工业万向脚轮尺寸，方便后期更换损坏的脚轮配件，横梁的长度也可以根据实际作业需求做模块化调整，不需要重新设计整套支腿结构，具备不错的拓展适配性。
