重型滑轮牵引机工业机械结构设计

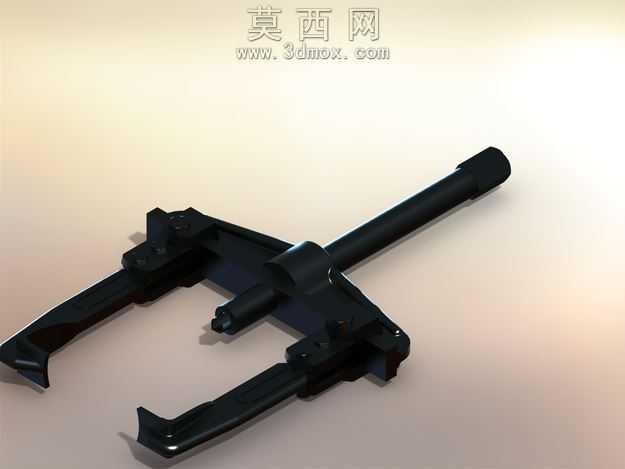

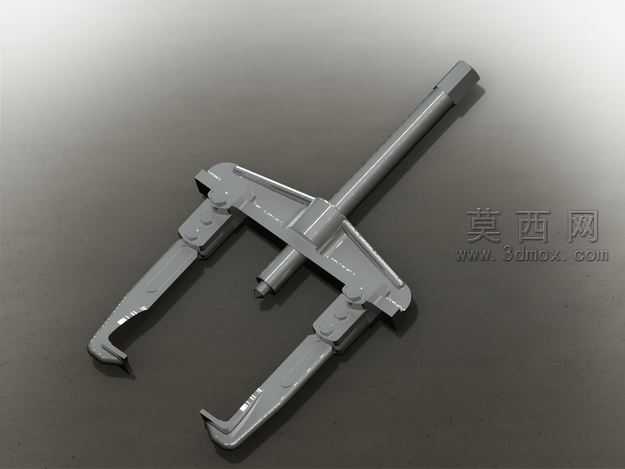

本作品为重型滑轮牵引机的三维数字化模型，建模过程严格遵循机械设计的公差配合规范，首先通过基准轴与基准面的搭建确立整体装配定位逻辑，将长杆主轴作为核心装配基准，依次完成双侧夹臂、挂钩端头、中部支撑横梁的特征建模。建模阶段针对牵引作业的受力特性，对夹臂的弯折过渡区域做了圆角应力释放处理，避免直角结构在受拉时出现应力集中问题，主轴的端头采用方轴结构设计，匹配传动部件的扭矩传递需求，夹臂末端的挂钩做了加厚处理与防脱卡位结构，保障牵引作业时的挂接可靠性。材质渲染阶段，整体构件采用高强度合金钢材质表现，通过调整金属材质的粗糙度、反射率参数，还原锻造五金件的哑光金属质感，对部件的棱边做了细微的倒角高光处理，模拟实际机加工后的边缘工艺效果，背景采用深灰色哑光平面衬托，突出金属构件的轮廓与结构层次。结构设计上，双侧夹臂通过铰接结构与中部横梁连接，可根据牵引作业的挂接需求调整开合角度，长杆主轴贯穿中部支撑结构，既作为牵引受力的核心传力部件，也可作为外部驱动的连接轴使用，整体结构无冗余设计，所有部件的壁厚、连接位尺寸均参考重型起重五金的行业标准设定，铰接位置预留了标准的销轴装配间隙，符合实际生产装配的工艺要求。设计思路围绕重型牵引场景的实用需求展开，摒弃了不必要的装饰性结构，所有造型特征均服务于受力传递、挂接固定、装配适配的功能需求，模型的每个特征都可直接对接生产加工的图纸输出，可用于起重牵引设备的配套结构设计、五金配件的产品展示以及机械结构教学的演示素材，通过三维建模完整还原了该类牵引机具的结构逻辑与工艺细节，能够直观展现重型五金构件的设计要点与受力结构特点。
