2000千克农用后置液压起重吊机三维设计

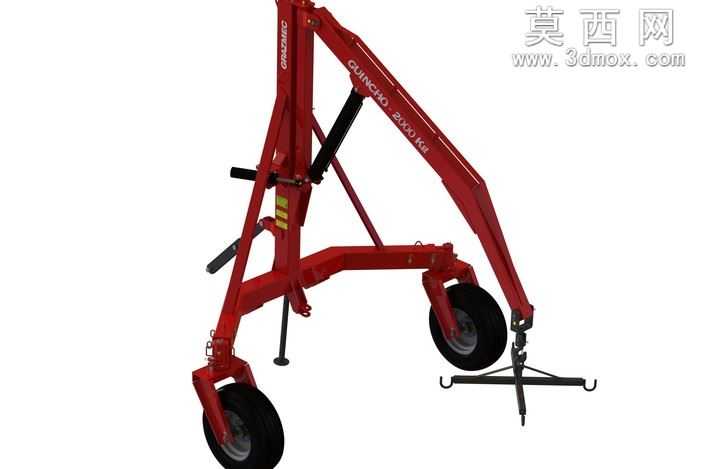

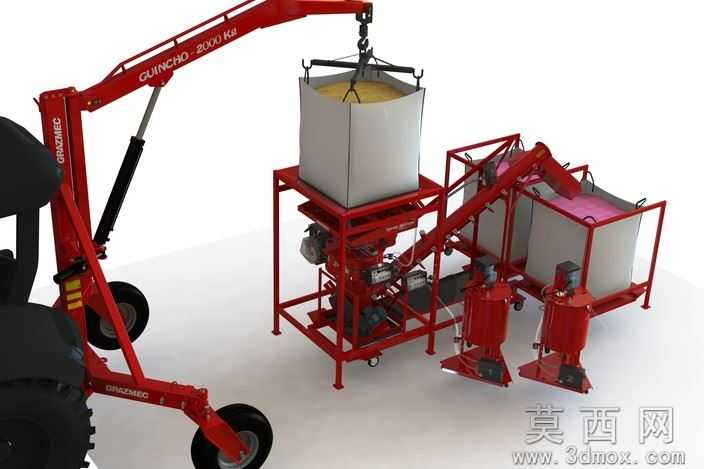

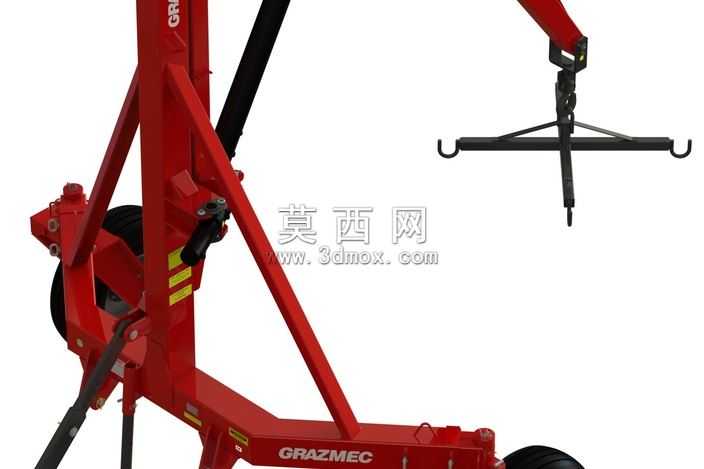

本作品为额定载荷2000千克的后置式液压起重吊机三维模型，建模过程严格遵循农用起重作业的实际功能需求，采用自底向上的建模逻辑完成全结构搭建。首先完成核心承重构件的建模：主吊臂采用变截面箱型梁结构建模，通过拉伸、拔模特征还原臂身的渐变截面形态，同时预留液压油缸铰接位、吊点安装位的精确安装孔位，保证各部件装配间隙控制在合理公差范围内；三角型支撑机架通过焊接构件的布尔合并特征完成建模，还原机架与牵引挂载接口的连接结构，同时添加加强筋特征提升结构承重表现，支撑腿部分别设计了固定式支腿与行走轮组两种结构，支腿带有高度调节螺纹结构，行走轮采用橡胶轮胎加钢制轮毂的组合建模，还原轮组的转动副结构。液压系统部分完成了伸缩油缸的精细化建模，还原缸筒、活塞杆、铰接耳环的完整结构，同时添加液压管路的走线特征，清晰展示液压动力的传输路径。吊具末端设计了横置吊梁加吊钩的组合结构，吊钩带有安全防脱卡舌特征，吊梁两端预留吊点挂孔，适配不同规格的吊索挂载需求。材质渲染阶段，主体承重结构采用哑光工业红漆材质，还原农用机械的常用涂装质感，液压油缸活塞杆采用抛光金属材质，轮胎采用黑色哑光橡胶材质，铰接销轴、紧固件采用镀锌亮面金属材质，操作手柄采用黑色防滑橡塑材质，通过材质区分清晰展现各部件的功能属性。结构设计上采用三点式牵引挂载结构，可直接适配农用拖拉机的后置牵引接口，吊臂可通过液压油缸实现俯仰角度调节，配合支腿的支撑作用可在作业时保证整机稳定性，行走轮组可在非作业状态下实现吊机的短距离转移，无需额外拆卸搬运。建模过程中对所有活动铰接部位都添加了装配约束，可实现吊臂俯仰、支腿调节、吊钩转动等动作的动态模拟，同时对所有承重部件做了等比例壁厚还原，保证模型可直接用于工程参考、结构验证以及作业场景的动画演示，整体结构紧凑，功能分区清晰，完全匹配小型农用起重作业的使用场景，兼顾了作业承重需求与转场移动的便利性。
