球面加工专用工装夹具三维结构设计

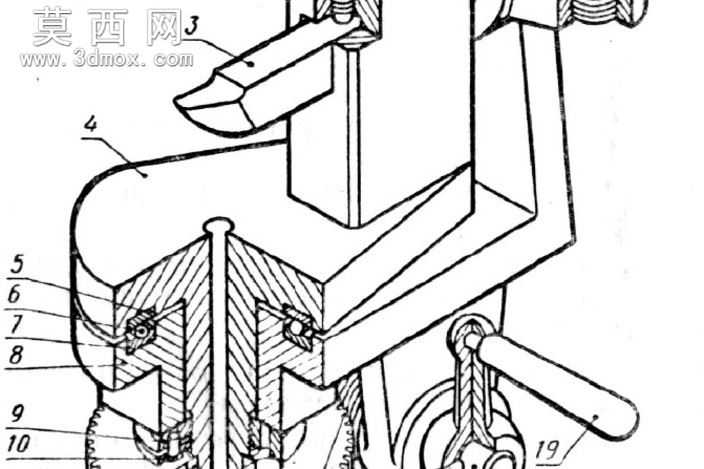

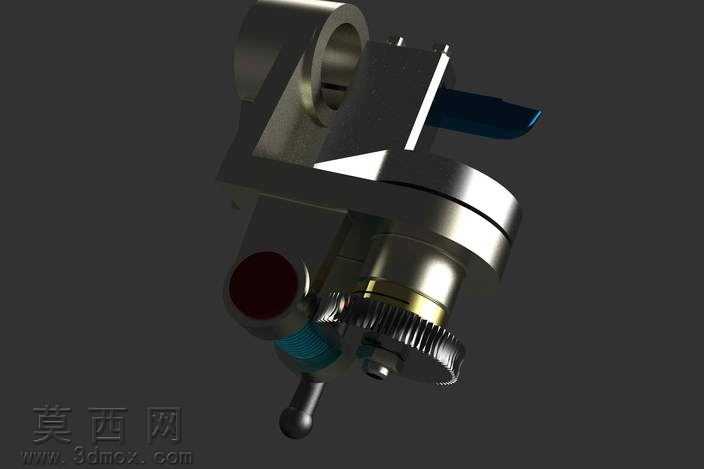

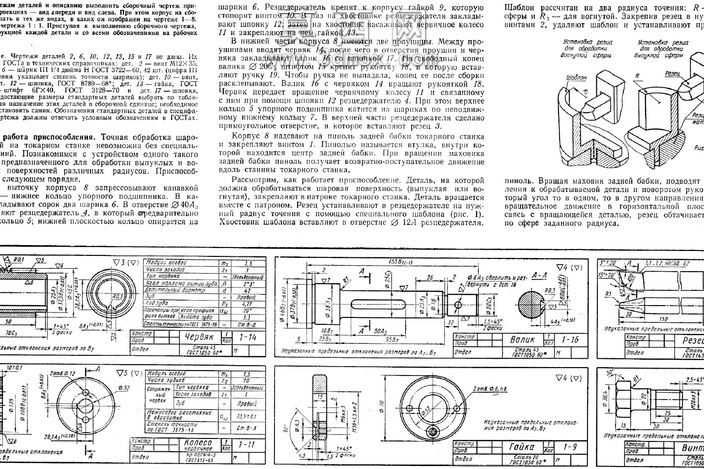

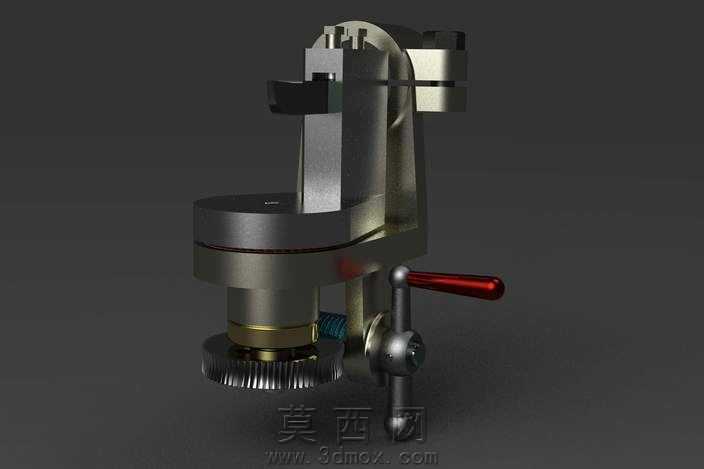

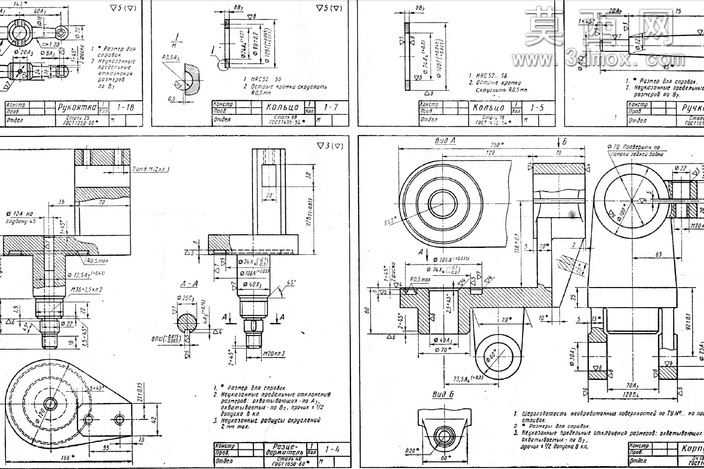

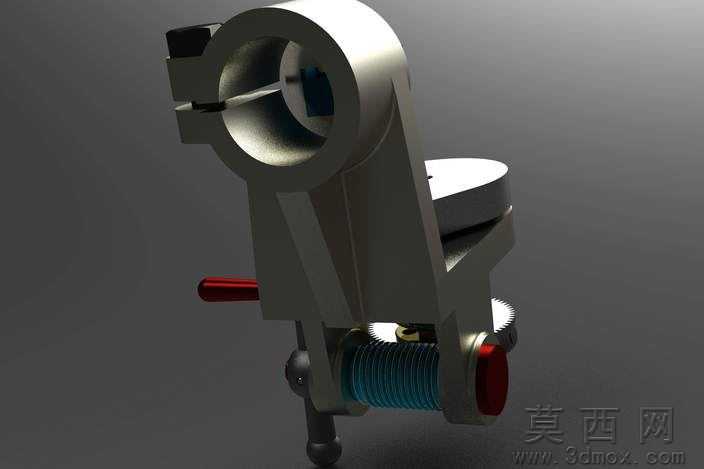

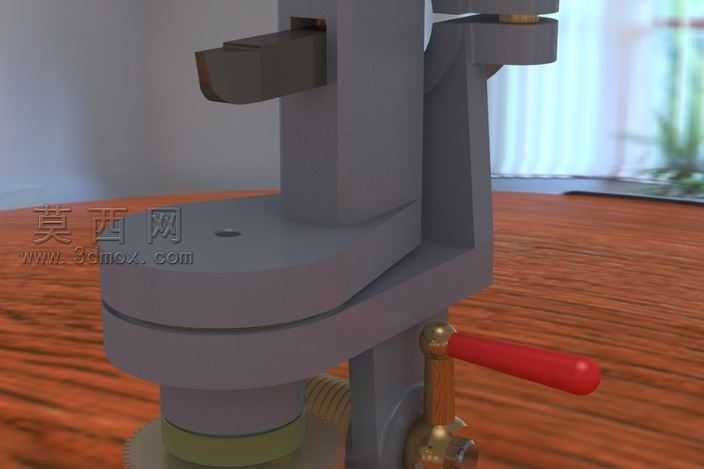

本作品为面向球面加工工序设计的专用工装夹具三维模型，整体建模过程遵循机械加工工装的设计规范，从功能需求出发完成全参数化结构搭建。建模阶段首先完成核心装夹基体的轮廓构建，依据球面加工的定位基准要求，确定基体上定位孔、安装面的形位公差对应尺寸，保证工装与机床工作台的安装适配性。模型中包含的齿轮传动副、调节手柄、锁紧压块、定位轴套等部件，均按照实际机械加工的装配关系完成配合约束，齿轮的模数、齿形参数符合机械传动设计标准，手柄的操作行程与锁紧机构的夹紧行程做了对应匹配，可实现工件装夹后的角度微调与位置锁定，满足球面加工过程中工件姿态调整的工艺需求。材质渲染阶段针对不同部件做了区分设置：金属结构件采用哑光金属材质，还原钢制工装的表面质感，传动齿轮部分添加了细微的齿面纹理与金属光泽效果，操作手柄采用深色防滑材质模拟实际胶木握把的触感，锁紧部件的边缘做了倒角高光处理，突出机械加工件的工艺细节。结构设计上充分考虑了工装的实用性：定位基准面做了凸起设计避免加工过程中切屑堆积影响定位精度，调节机构设置了限位结构防止操作超程，传动部分的齿轮啮合间隙做了合理预留，既保证调节顺畅又避免传动空程影响加工精度，整体结构紧凑无冗余部件，各操作部件的位置符合人工操作的人机工程要求，可直接用于球面加工工序的工装方案验证、加工工艺模拟以及生产现场的工装制作参考，能够有效提升球面类零件加工的装夹效率与加工精度。
