汽车窗口生产用测试仪加油机站结构设计

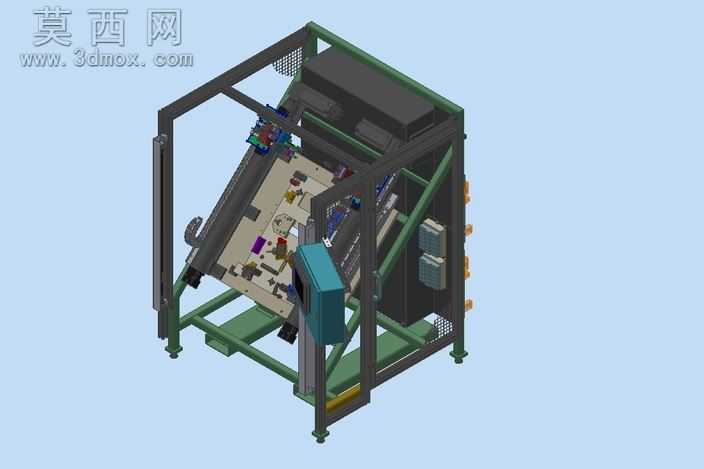

本模型为面向汽车窗口生产工序的测试仪加油机站三维设计，整体采用框架式承载结构搭建，主体支撑选用标准工业铝型材搭配钢制连接件组焊成型，框架外侧设置网格防护板兼顾设备散热与操作安全防护，底部预留可调脚轮安装位，方便设备在生产车间内的移位转场与调平固定。建模过程中严格遵循工业设备设计规范，对每一处安装接口、走线槽位、部件避让空间做了精准参数化建模，所有结构件的装配关系完全还原实际生产装配逻辑，不存在干涉错位问题。设备内部倾斜布置核心功能安装板，板上集成测试工位模块、油路加注组件、电气控制单元，各功能模块按照生产操作动线排布，操作人员可在设备正面完成工件上料、参数调试、加注测试全流程操作，倾斜式安装板设计大幅降低操作人员长期作业的疲劳度。框架侧面预留电气元件安装仓，用于布置电源模块、控制继电器、信号转接端子等部件，仓门采用快拆式设计方便后期维护检修。模型渲染阶段对不同材质做了区分处理：框架结构赋予哑光金属漆材质还原钢制机架的厚重质感，功能面板赋予磨砂工程塑料材质，操作按钮、接口端子赋予亮色塑料与金属电镀材质，油路管路赋予耐油橡胶材质，整体渲染效果层次分明，可清晰区分各功能部件的位置与属性。设计思路围绕汽车窗口生产的测试、加注工序需求展开，将原本分散的测试工位、加注工位整合到同一机架内，减少工件在不同工位间转运的时间损耗，设备预留多组扩展安装位，可根据后续生产工艺升级加装对应的检测或执行模块，适配不同规格汽车窗口部件的生产需求，整体结构紧凑，空间利用率高，符合车间生产线的布局要求，可直接用于生产方案评审、工装加工制作的参考依据。
