带电量监测功能的车用铅酸电池外壳设计

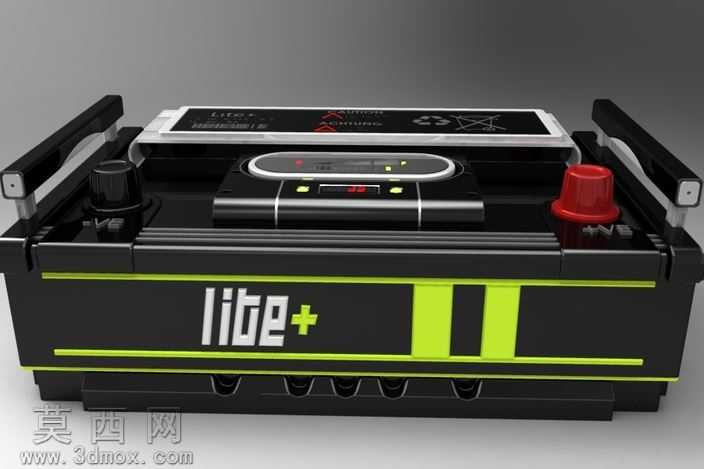

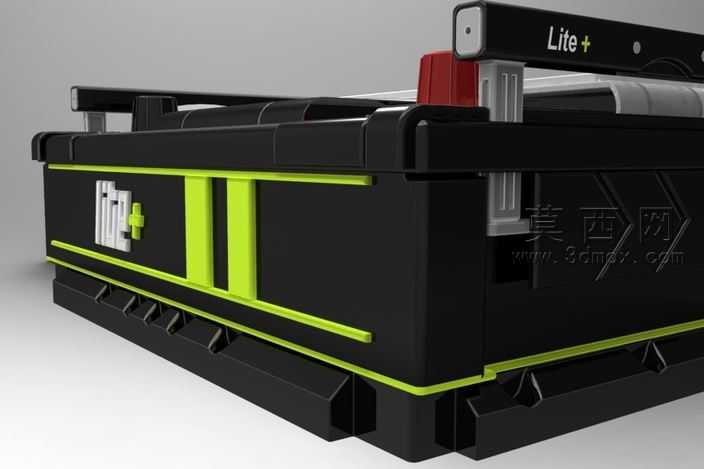

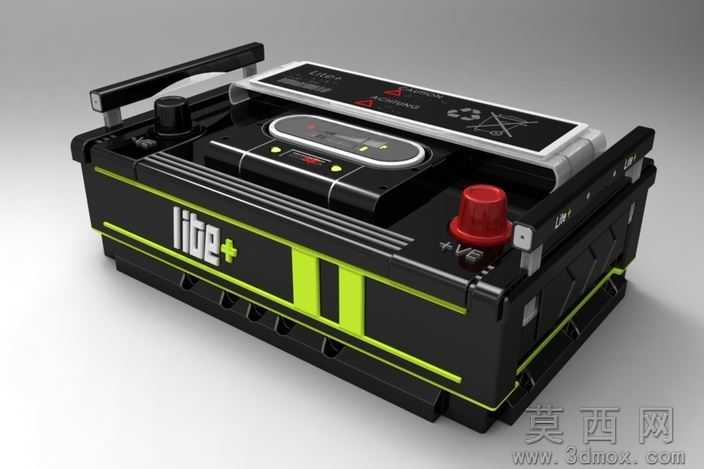

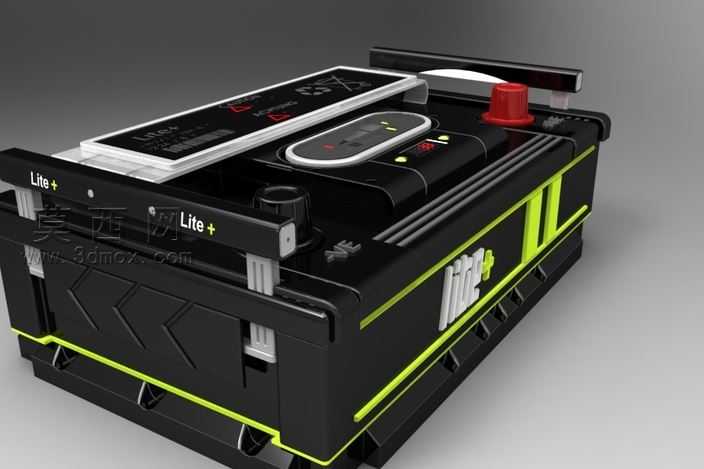

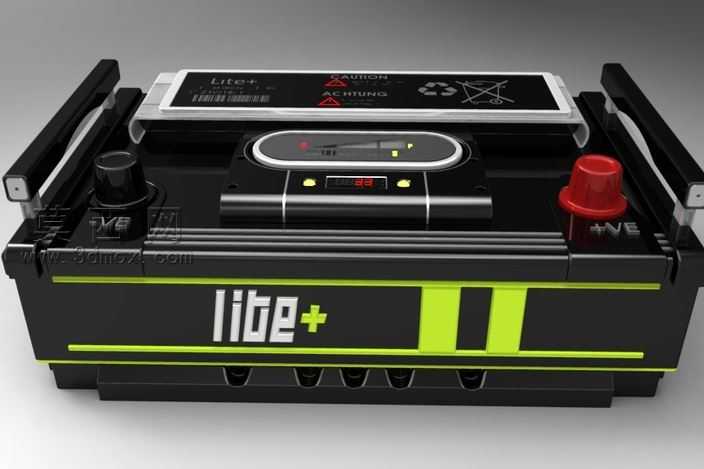

本作品为车用启动型铅酸蓄电池的外壳三维设计，建模阶段首先基于车用12V铅酸电池的标准安装尺寸搭建壳体基础轮廓，采用加厚ABS工程塑料作为壳体主体材质的建模参考，通过拉伸、抽壳、筋位阵列等特征完成壳体主体的基础结构，在壳体两侧设计一体化的提拉把手结构，把手处做圆角过渡处理避免应力集中，同时在壳体底部设计多道横向加强筋，既提升壳体整体抗形变能力，也适配车辆电池舱的安装定位需求。在壳体顶面的功能区域设计中，首先区分正负极接线位，将正极接线柱区域设置为醒目的红色防护帽结构，负极区域做黑色哑光处理并标注极性标识，避免安装时出现极性接反的问题。顶面中部集成了电量监测显示模块的安装位，设计了嵌入式的指针式电量表盘结构，搭配下方的数显电压窗口与状态指示灯位，可直观呈现电池的剩余电量与当前电压状态，表盘周边做凸起的防护边框，避免日常搬运或安装过程中刮蹭损伤显示部件。顶面靠上位置设计了标签粘贴的凹陷区域，预留了警示标识、参数标注的安装空间，标签区域周边做防水挡边结构，减少液体渗入壳体内部的风险。壳体侧面设计了多道横向装饰凹槽，搭配荧光黄绿色的装饰条结构，提升产品外观辨识度的同时，凹槽结构也可增强壳体侧面的结构强度。渲染阶段采用硬质工程塑料的材质表现，主体壳体做细磨砂哑光质感，接线端子区域做金属电镀亮面效果，红色防护帽做半哑光软胶质感，电量显示表盘做透明PC盖板搭配内部印刷刻度的材质效果，整体光影采用产品展示常用的柔光布光，突出壳体各部分的结构细节与材质差异。设计过程中充分考虑电池外壳的防护需求与使用便利性，所有外露结构均做圆角钝化处理，避免尖锐边角造成安装划伤，各功能模块的安装位均预留装配公差，确保内部电芯、监测模块、接线组件可顺利装入壳体完成装配，整体结构兼顾实用性与外观表现力，符合车用蓄电池外壳的使用场景需求。
