多孔镂空式金属电池收纳固定盒结构设计

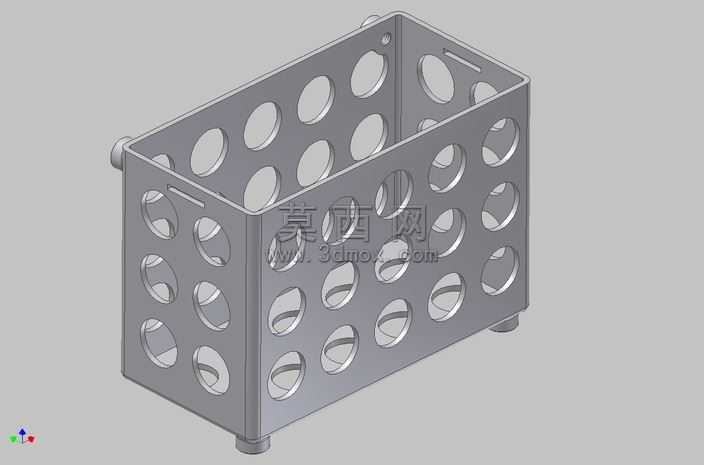

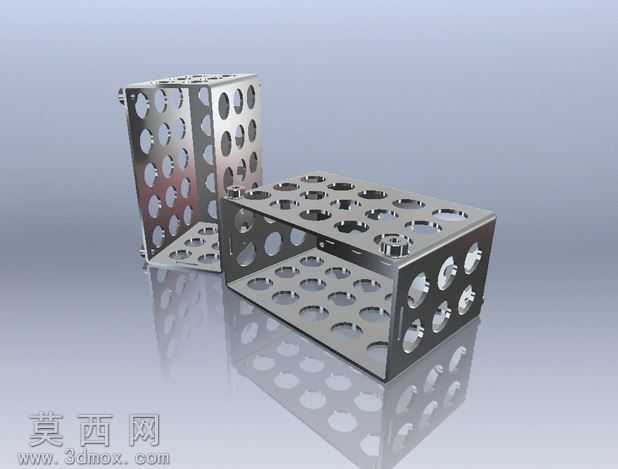

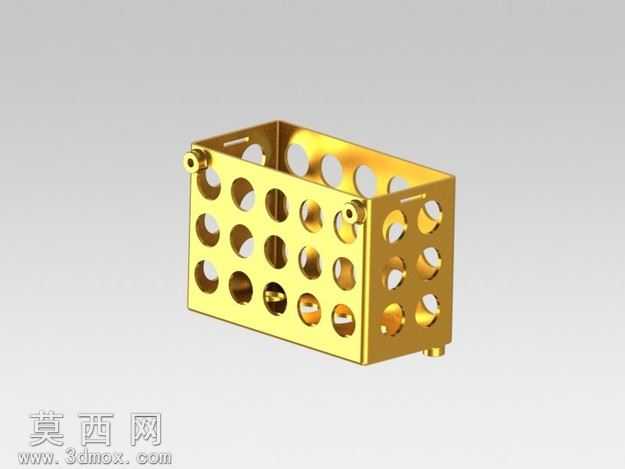

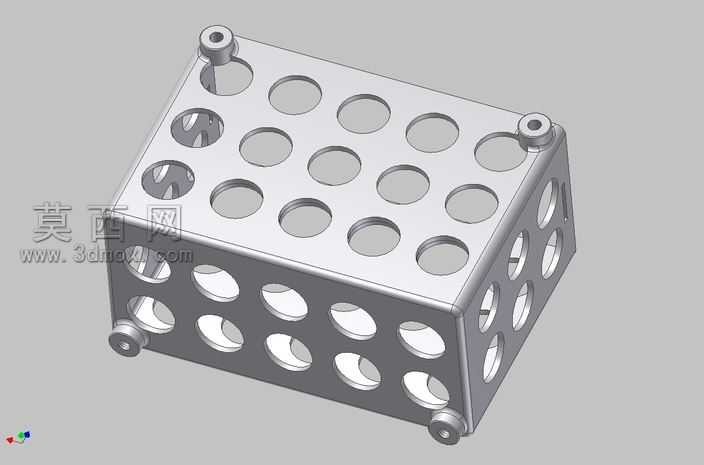

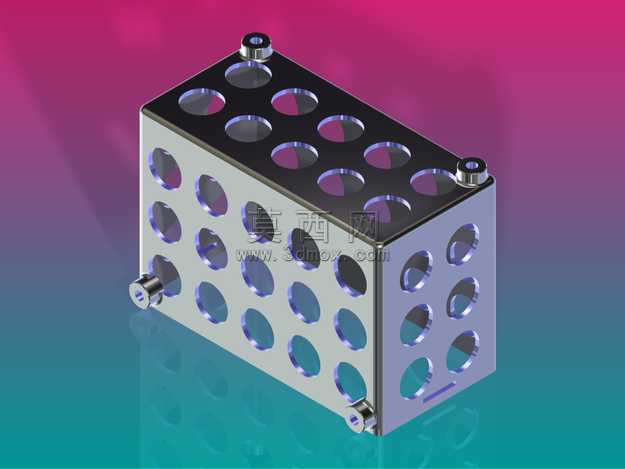

本作品为多孔镂空式电池收纳固定盒，采用Autodesk Inventor完成全参数化三维建模，建模过程遵循自上而下的设计逻辑，先搭建整体框体的基准坐标系，确定盒体的长宽高核心尺寸，再逐步细化各面结构细节。模型整体为敞口长方体框型结构，建模时优先绘制底部封闭承载面的草图，通过拉伸命令生成底部基础实体，再依次拉伸四个侧壁的基础轮廓，之后对侧壁进行开孔特征处理：所有圆形镂空孔采用线性阵列命令完成排布，保证孔位间距均匀、行列对齐，既减少了盒体整体自重，也能为内置电池提供充足的散热空间，同时便于观察内部电池的放置状态。盒体边角处做了圆角过渡处理，避免尖锐棱角造成的安装划伤，侧壁外侧设置的小型凸柱结构用于盒体的安装定位，可与配套的固定卡槽实现快速卡接装配。材质设定上选用哑光金属材质，渲染时调整金属粗糙度参数模拟铝合金阳极氧化的质感，赋予模型真实的工业配件视觉效果，渲染过程中添加柔和的环境光，清晰呈现镂空孔的通透感与框体的结构层次。设计思路上充分考虑电池收纳的实用需求，敞口设计方便电池的取放操作，规整的框体内腔可适配对应规格的电池组排布，侧壁的镂空结构在减重的同时提升了散热效率，避免电池工作时积热影响使用性能，整体结构简洁实用，无多余冗余设计，所有特征参数均可编辑调整，可根据实际容纳的电池规格快速修改盒体尺寸、孔位大小与排布密度，适配不同的应用场景。建模过程中对各装配贴合面做了公差预留，保证后续生产加工时的装配精度，底部的小型支撑脚结构可让盒体与安装面留出微小间隙，进一步提升底部的空气流通性，强化整体散热效果。
