带有限元分析的货运终端拖车结构设计

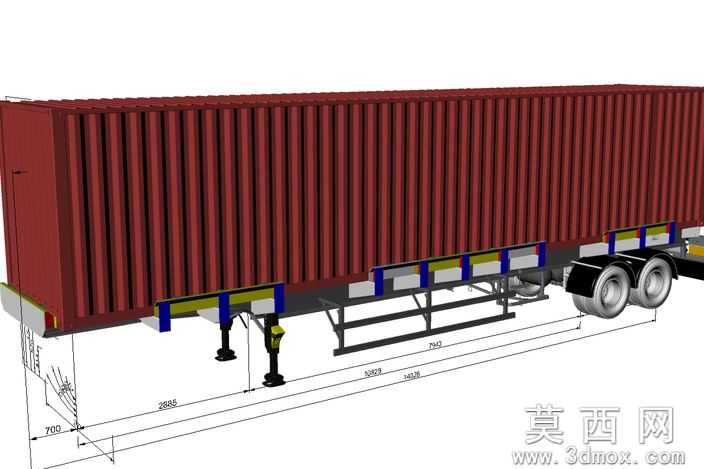

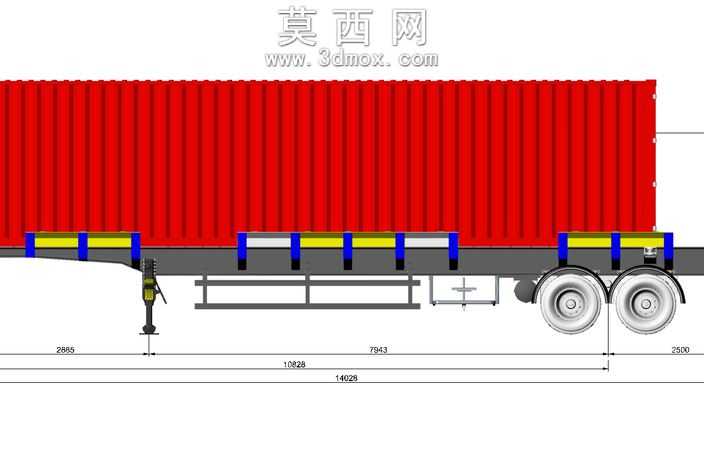

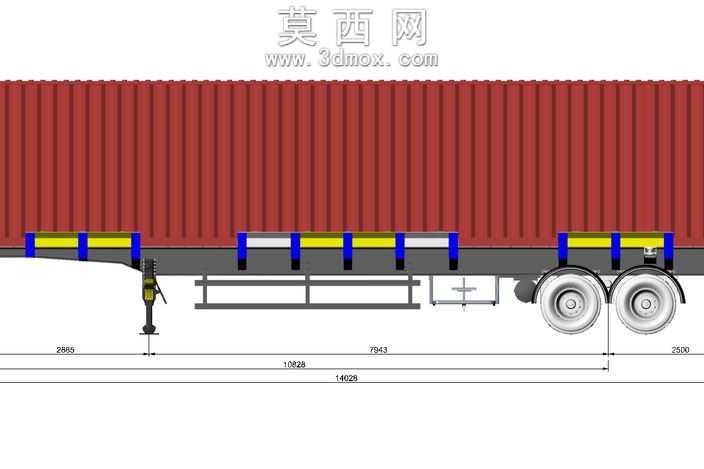

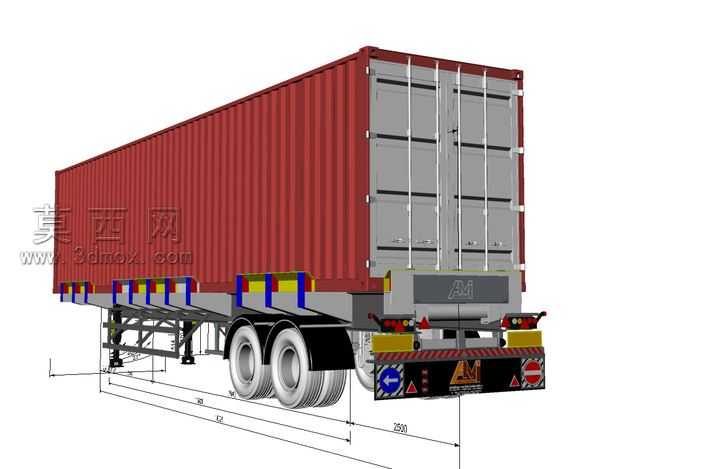

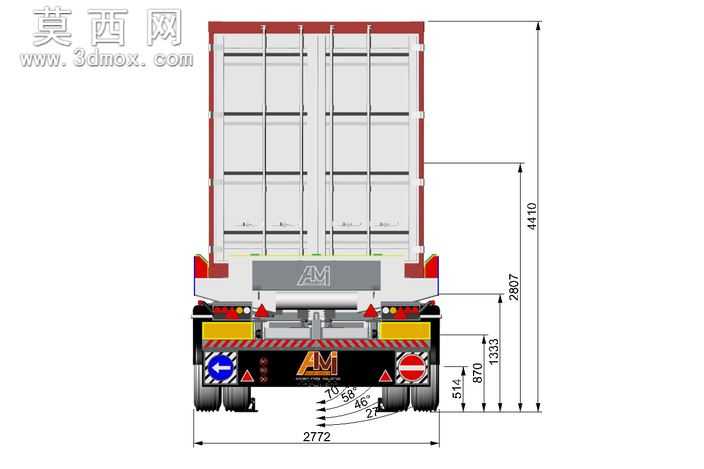

本终端拖车三维模型采用参数化建模方式搭建，完整还原了集装箱承载式货运拖车的全尺寸结构，建模过程中严格遵循货运挂车的实际尺寸比例，对车架主梁、支撑横梁、集装箱锁固装置、支腿结构、双联轴车轴总成、悬挂连接部件等核心结构逐一进行特征建模，确保各部件的装配关系完全符合实车装配逻辑，不存在干涉错位问题。模型材质分配贴合实际生产用料，车架主体采用高强度低合金钢材质，渲染时还原金属哑光漆面质感，集装箱部分采用标准海运集装箱的耐候钢材质，呈现波纹板的红色工业漆面效果，车轴、轮毂等行走部件区分金属加工面与橡胶轮胎的材质差异，支腿、连接固件等小部件也对应赋予合金结构钢的材质属性，整体渲染效果真实还原工业货运车辆的视觉特征。结构设计层面，模型重点针对拖车承载工况做了结构合理性规划，车架采用纵梁加横向支撑梁的框架式结构，在集装箱角件对应位置设置加强支撑座，匹配锁固装置的安装点位，双联轴布局匹配重载货运的载荷分布需求，前部支腿结构可满足驻车状态下的承载支撑要求。设计过程中结合有限元分析逻辑，对车架的最大偏载、扭转工况、压力承载能力、疲劳损伤寿命做了对应结构优化，同时校核了静态稳定性、牵引销安全系数、车轴区域载荷分布、最小转弯半径等核心性能参数，确保结构在额定载荷下的应力分布处于材料许用范围内，避免应力集中导致的结构失效问题，各连接部位的结构过渡均做了圆角强化处理，降低疲劳开裂风险，整体模型既具备完整的外观展示效果，也可用于结构性能验证、装配工艺模拟等场景。
