带燃料补给仿真分析的油箱三维设计

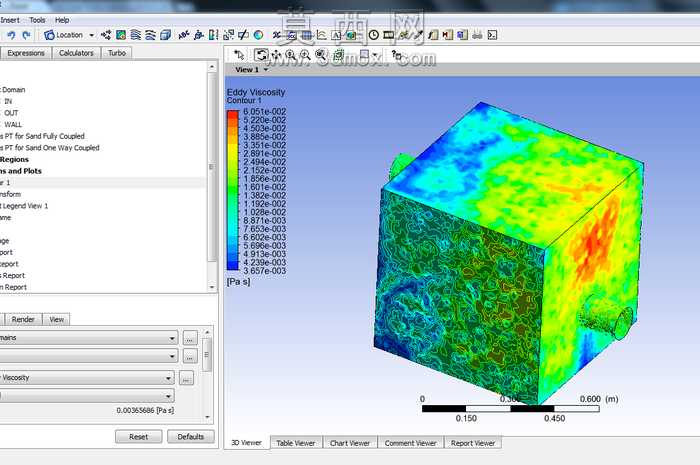

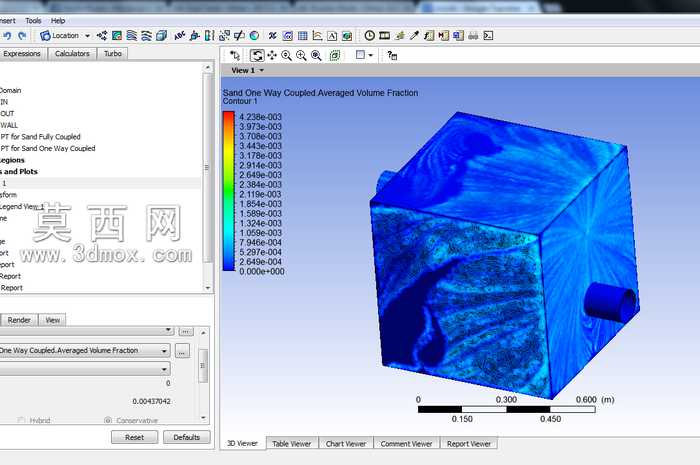

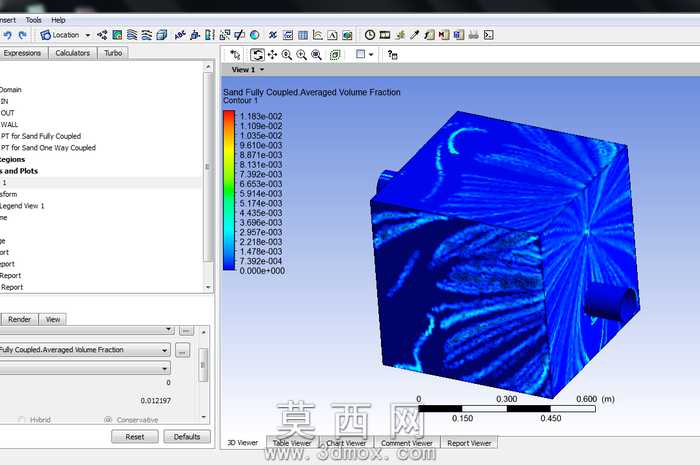

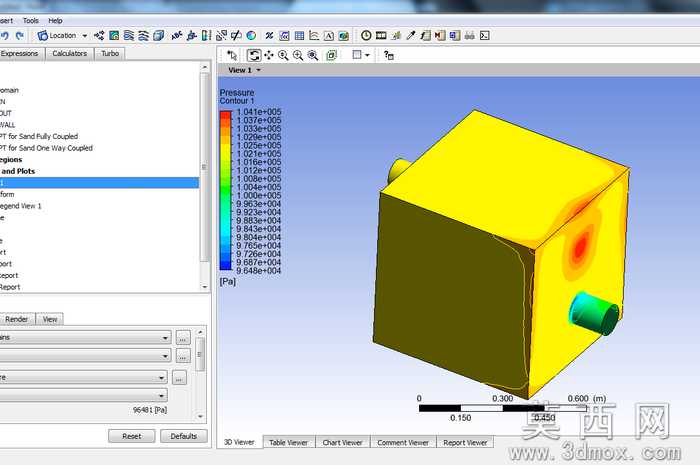

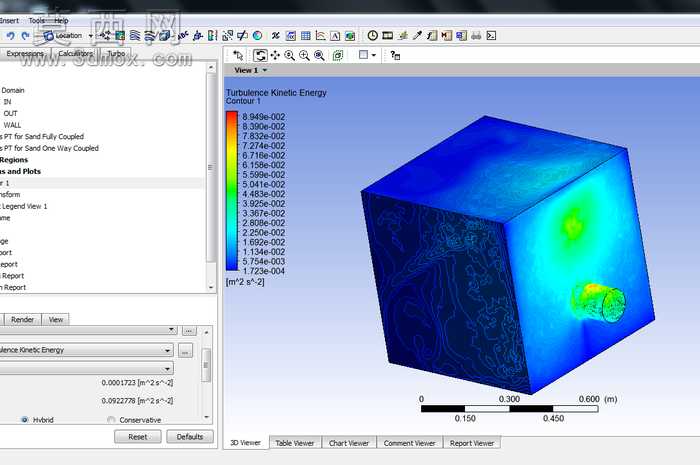

本作品为适配动力系统使用的储油油箱三维设计，建模阶段依托三维参数化设计软件完成整体结构搭建，首先根据油箱的储油容积需求、安装空间约束确定立方体主体的外形尺寸，对箱体的壁厚做均匀化参数设定，同时在箱体对应位置设计进出油接口结构，接口处做过渡圆角处理避免应力集中，也便于后续管路的对接装配。建模过程中对箱体的棱边全部做倒圆角工艺处理，既符合实际钣金焊接类油箱的加工工艺要求，也能避免尖锐边角带来的安全隐患。完成基础结构建模后，作品同步开展了燃料补给工况的流体仿真分析，仿真设置阶段定义了燃油的流体物理属性，设置合理的入口流速、出口压力边界条件，对箱体内部流体域做精细化网格划分，针对流体流动变化剧烈的进出油口区域做网格加密处理，保证仿真计算的精度。仿真结果通过云图形式直观呈现箱体内燃油流动过程中的涡流粘度分布情况，能够清晰观察到不同区域的流体流动状态，识别出流动滞止区、涡流扰动明显的区域，为后续优化油箱内部挡流板结构、调整进出油口位置提供数据支撑。材质设定上，箱体主体赋予金属钢材材质，调整材质的粗糙度、金属反光度参数还原真实焊接油箱的外观质感，流体域部分赋予半透明燃油材质，既可以展示箱体外部结构，也能辅助观察内部流体的流动状态。整体设计兼顾了结构建模的工艺合理性与仿真分析的工程实用性，能够为油箱的结构优化、供油稳定性验证提供可靠的三维数字模型基础，可直接用于后续的结构强度校核、加工图纸输出以及多工况流体性能验证工作。
