小型船舶船身流体仿真设计三维作品

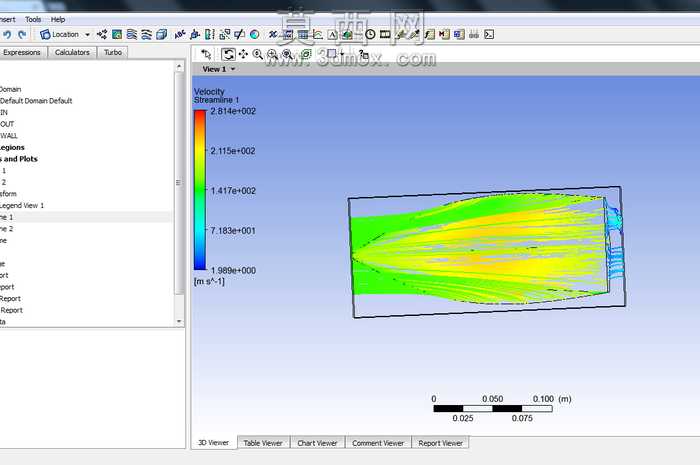

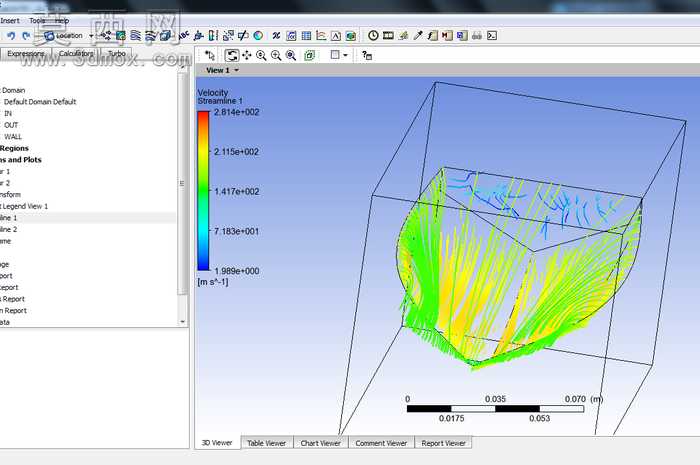

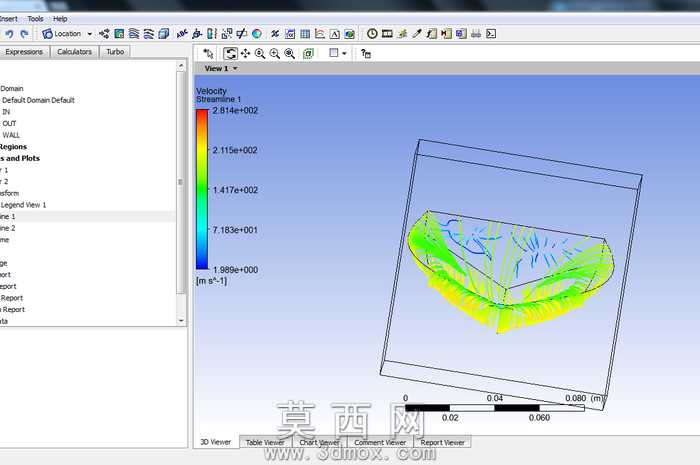

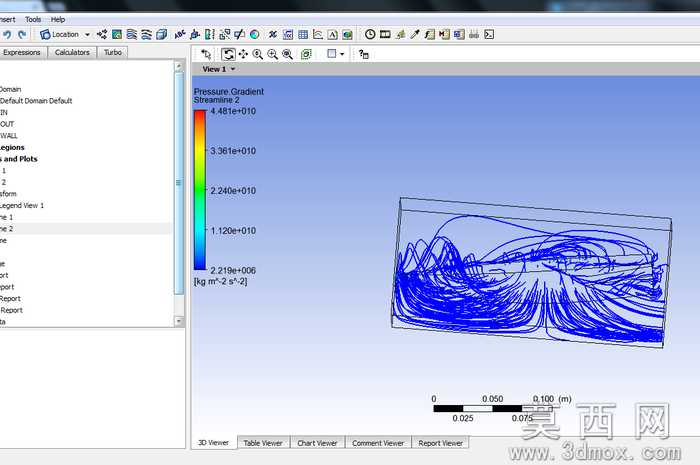

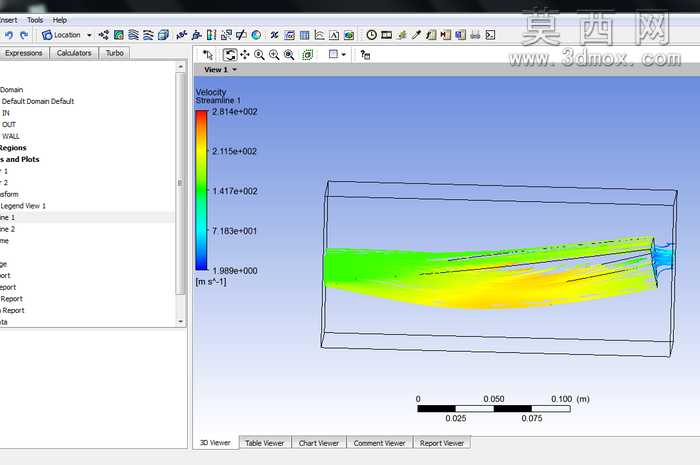

本作品围绕小型船舶船身的水动力性能展开三维建模与流体仿真设计，首先在三维建模环节，依据小型船舶的航行工况需求，精准构建船身的流线型外轮廓曲面，对船首、船中、船尾的线型过渡做精细化处理，确保曲面曲率连续无突兀折角，从几何层面降低航行过程中的兴波阻力，建模过程中严格控制船身各段的型线参数，兼顾船体结构的合理性与水动力特性的优化需求。完成几何建模后，将模型导入流体仿真模块开展流场计算，针对船舶航行中常见的绿水上浪、砰击冲击两类典型工况设置仿真边界条件，划分高质量的流体计算网格，对船身近壁面、自由液面区域做网格加密处理，保证流场计算的精度。仿真过程中设置合理的湍流模型与多相流模型，精准模拟水体与空气的交界面变化，捕捉船身航行时周围的流速分布规律，从仿真结果的速度流线云图可以直观看到，水流沿船身曲面的流动状态平顺，船首区域的水流分流顺畅，船身中部流速分布均匀，船尾区域的水流伴流场得到有效优化，能够直观反映不同航速下船身周围的流场特性。材质设置上，船身主体采用船舶常用的钢制船体材质，赋予符合实际的表面粗糙度参数，流体域内的水体设置为真实的淡水物理属性，空气相设置为标准大气压下的空气参数，确保仿真结果贴近真实航行场景。设计过程中重点关注船首区域的线型优化，通过多轮调整船首的外飘角度与入水线型，降低高速航行时砰击载荷对船身结构的冲击，同时优化船舷高度与舷侧线型，减少航行过程中绿水涌上甲板的概率，为小型船舶的船身结构设计、航行性能优化提供直观的三维仿真参考，整个作品将三维几何建模与流体性能仿真深度结合，完整呈现了小型船身从几何构建到水动力性能验证的全流程设计逻辑。
