带扭曲结构的管带式换热管流体仿真模型

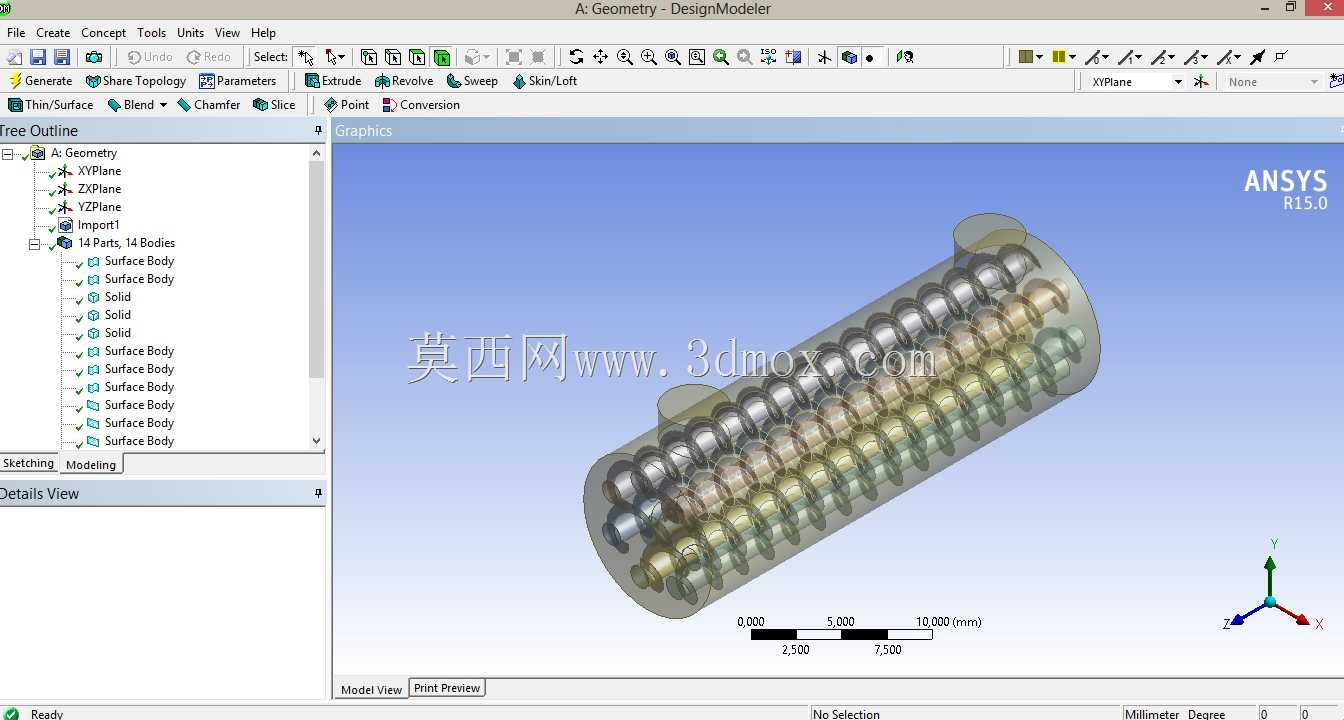

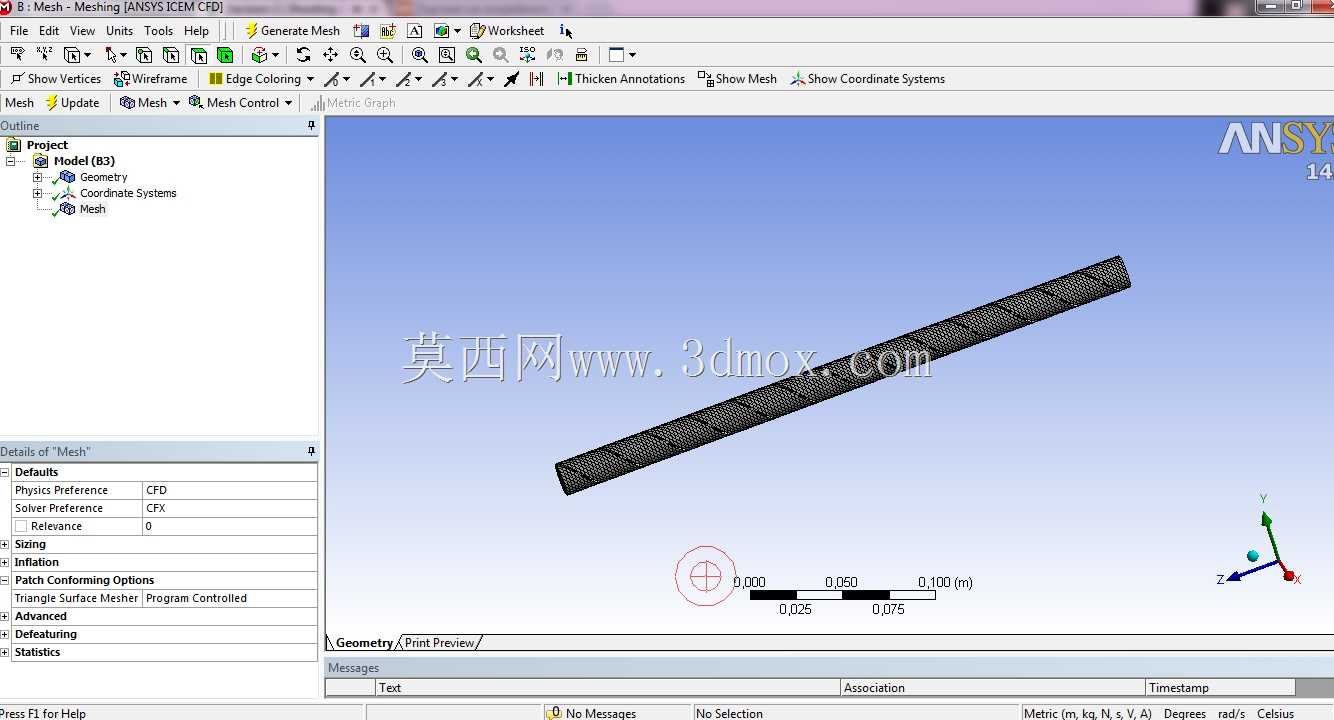

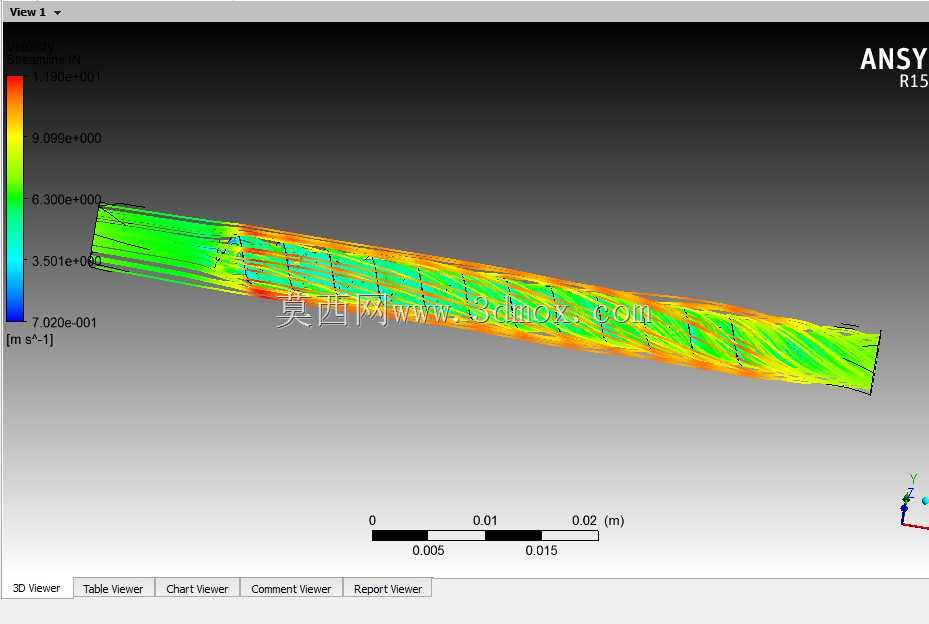

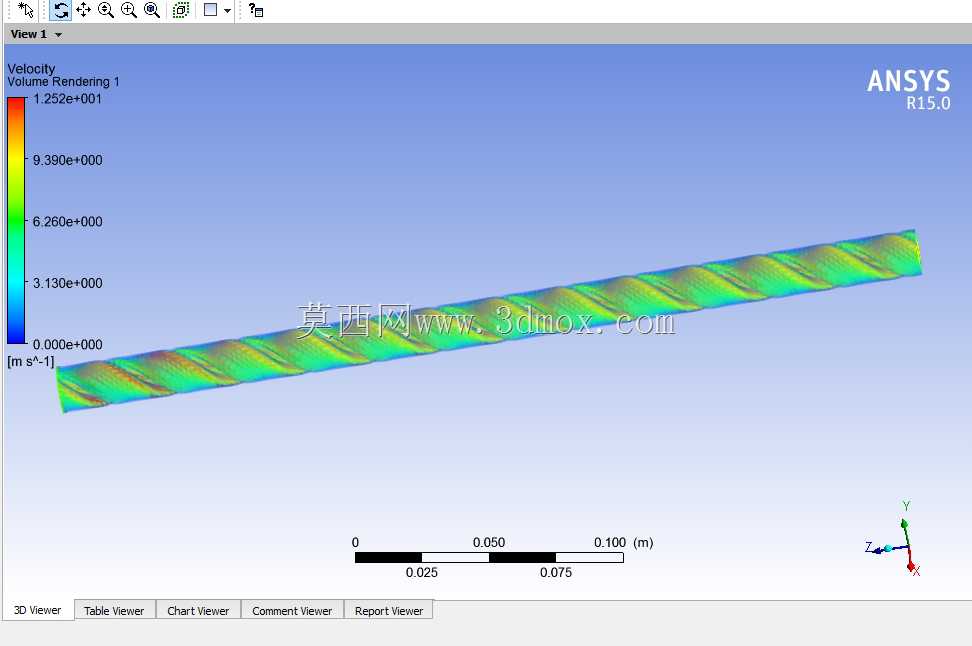

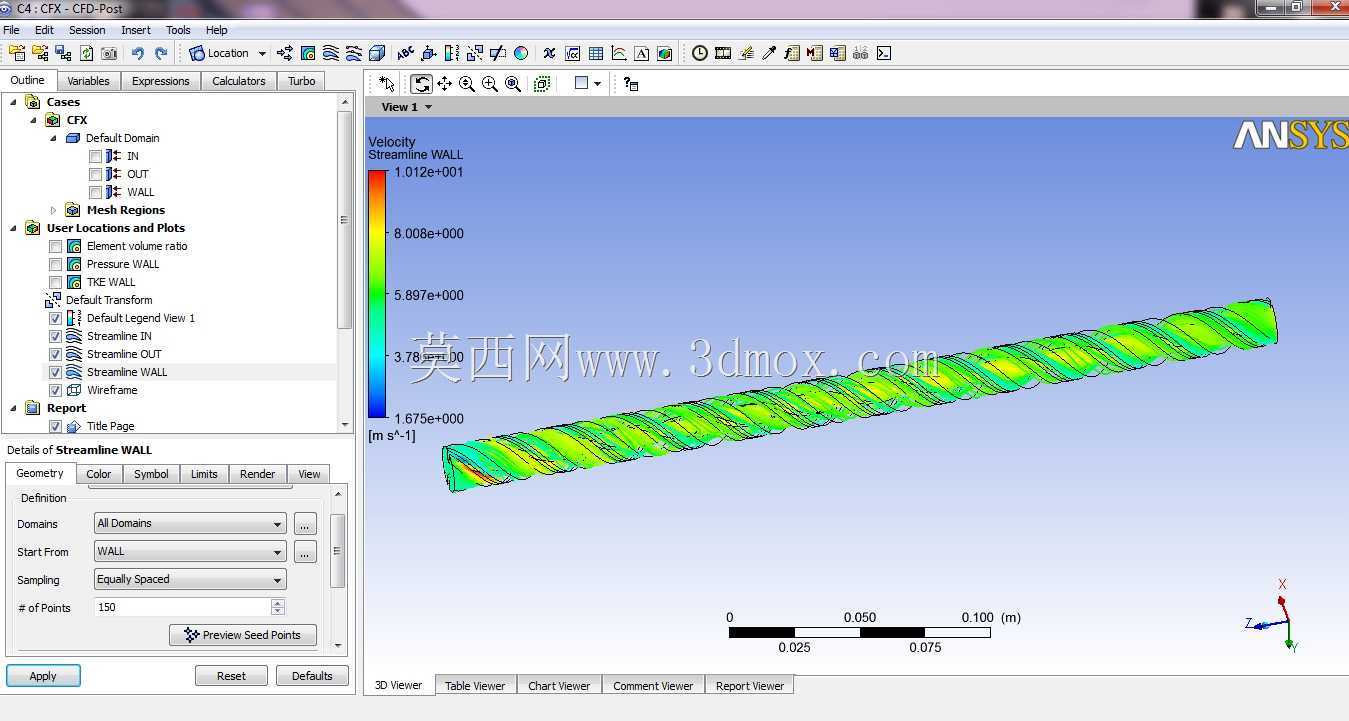

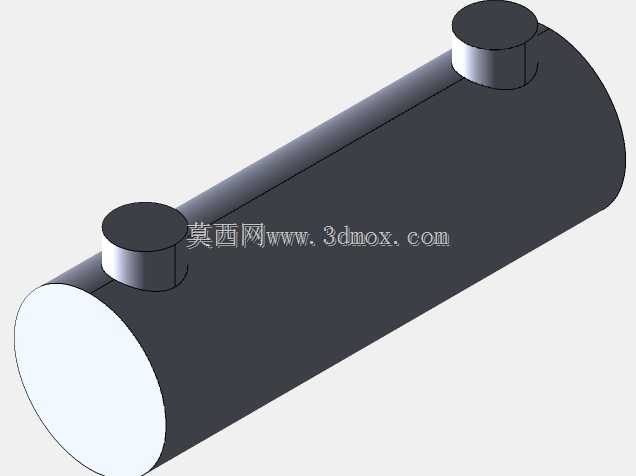

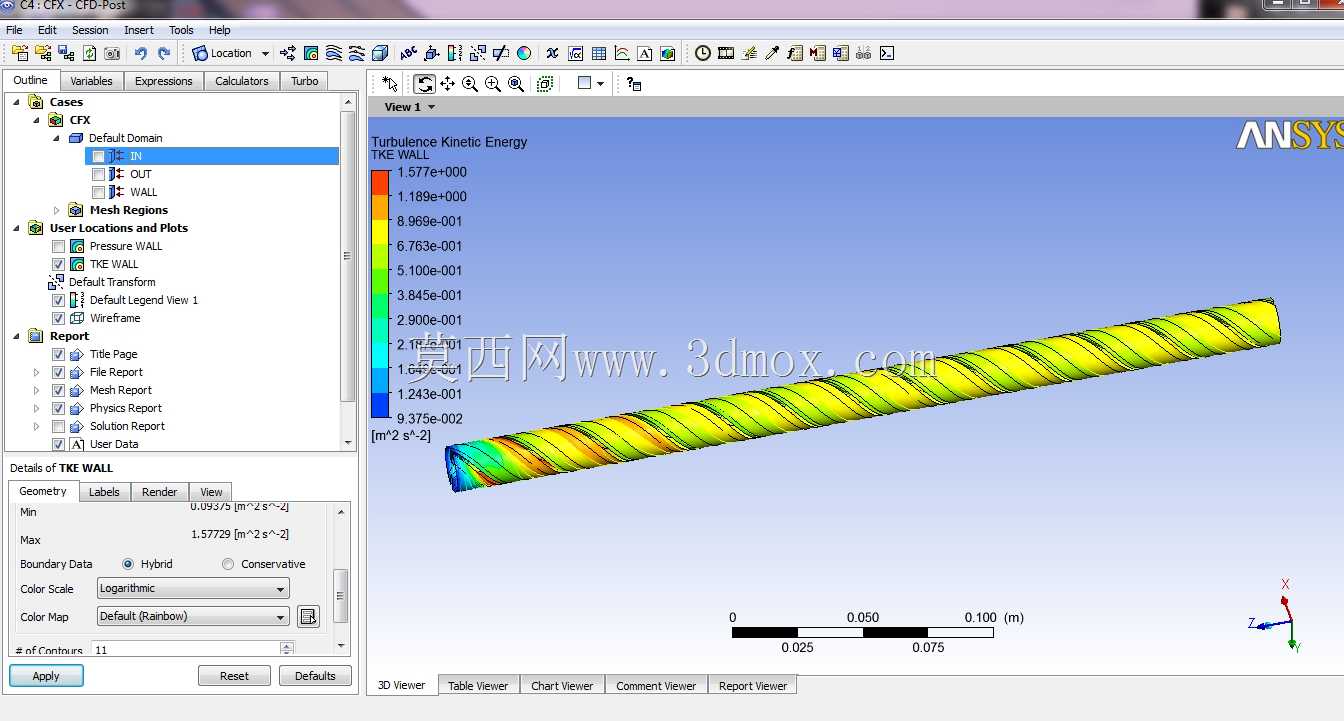

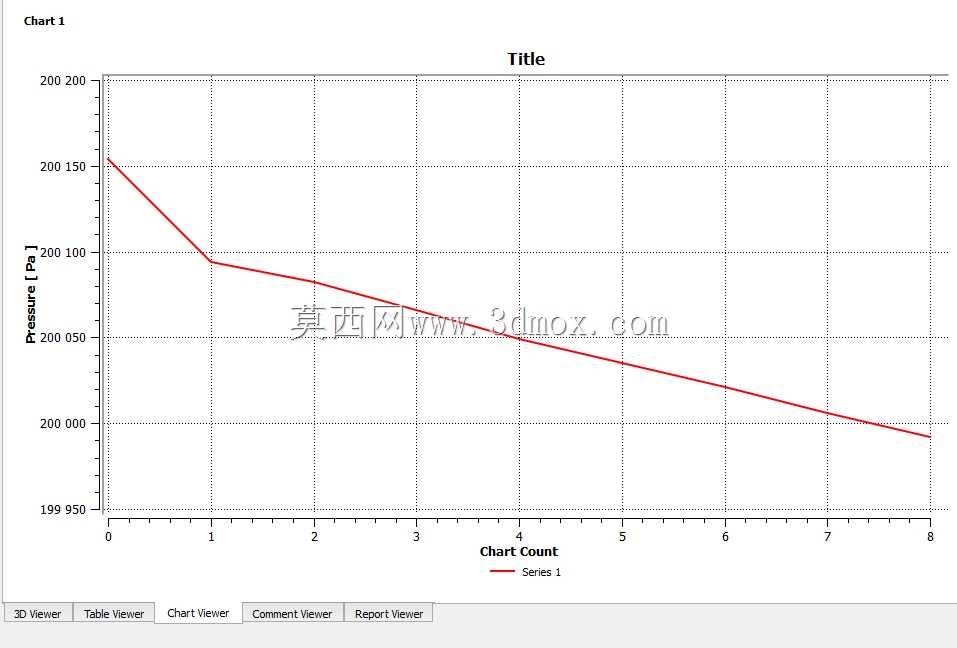

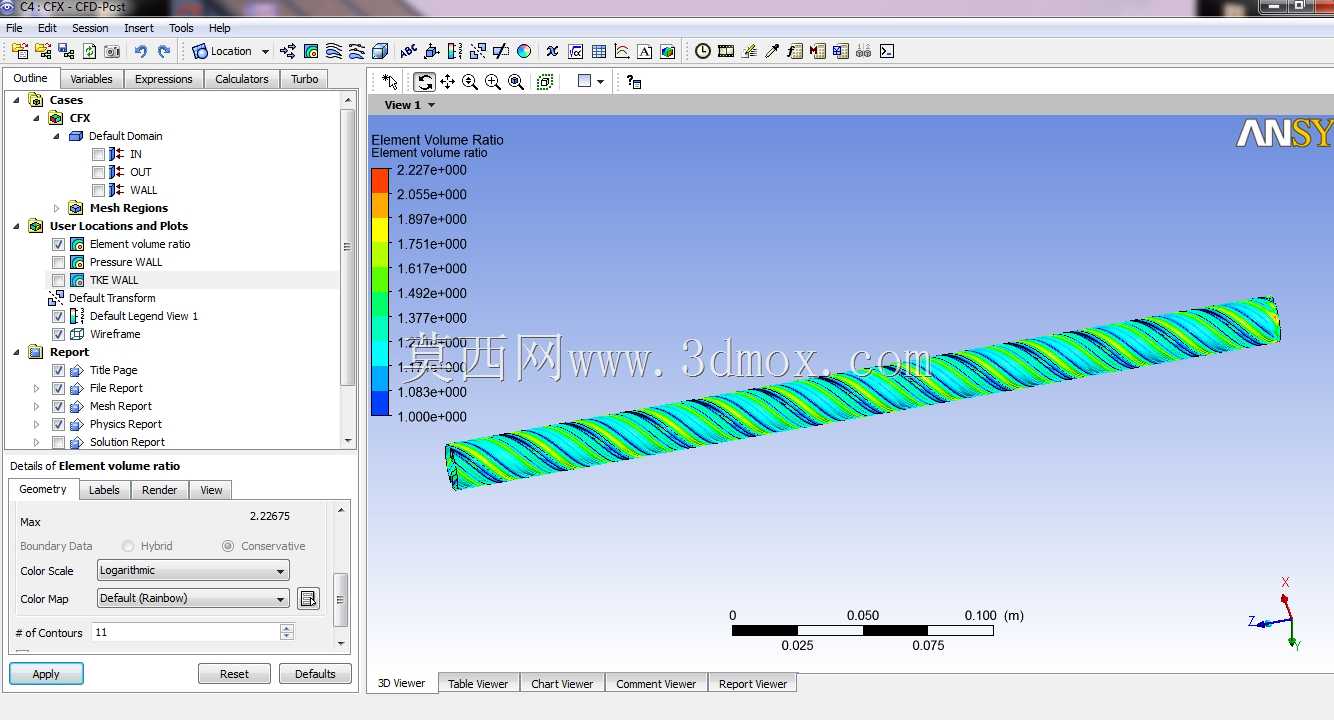

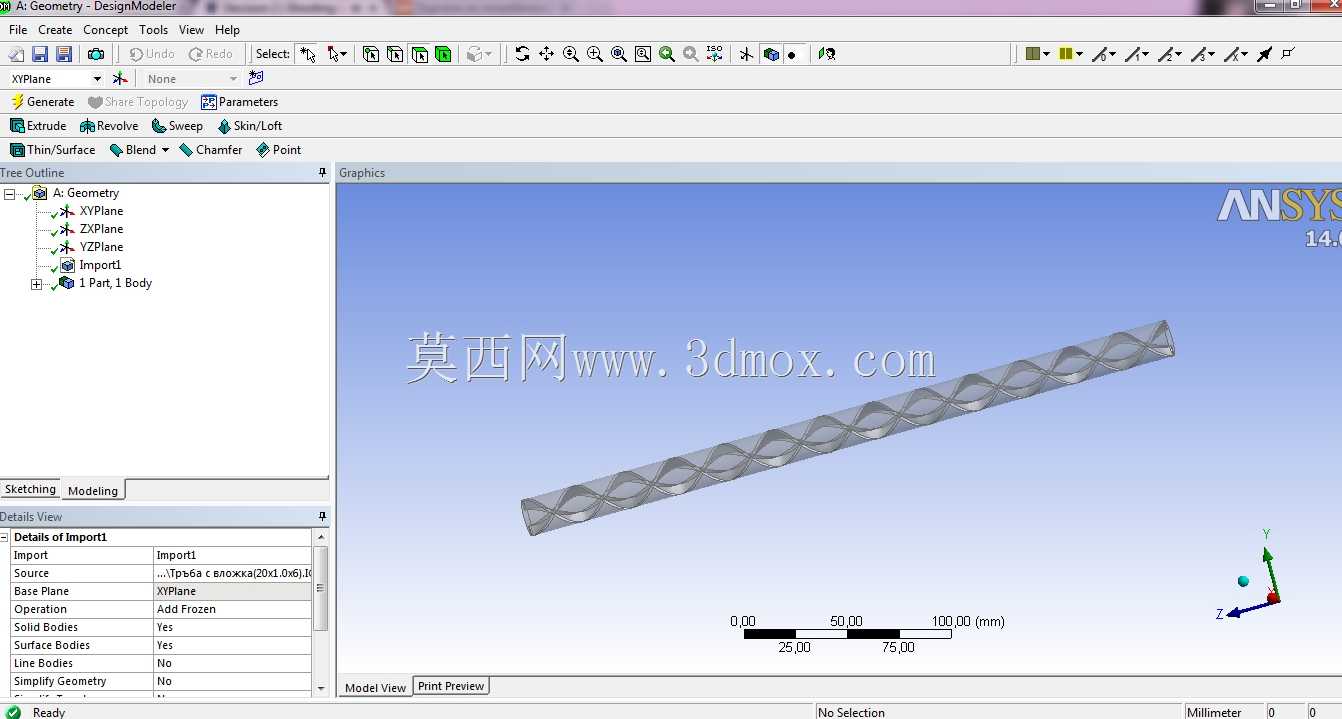

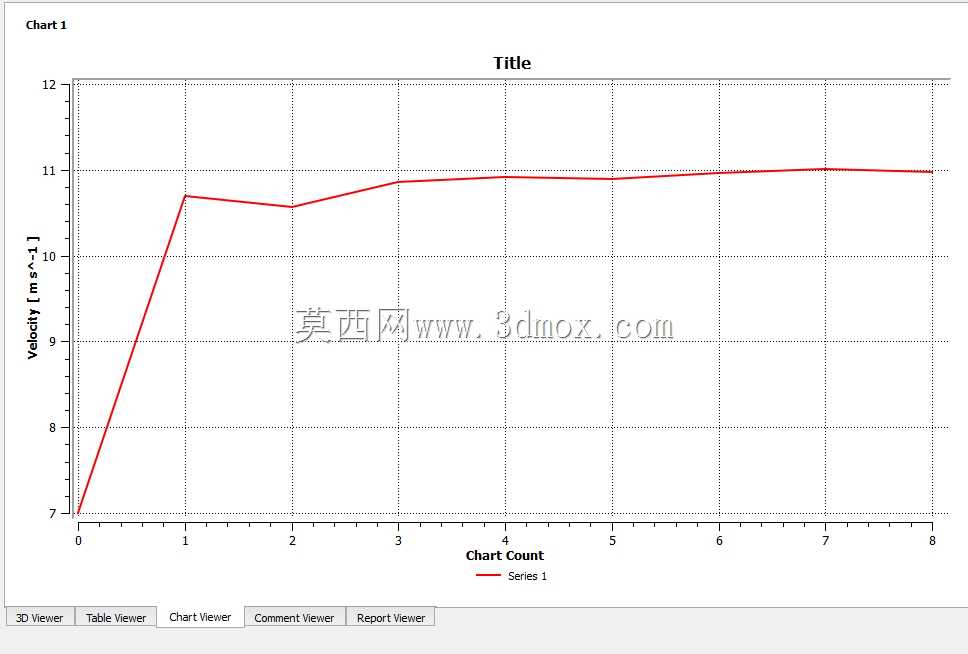

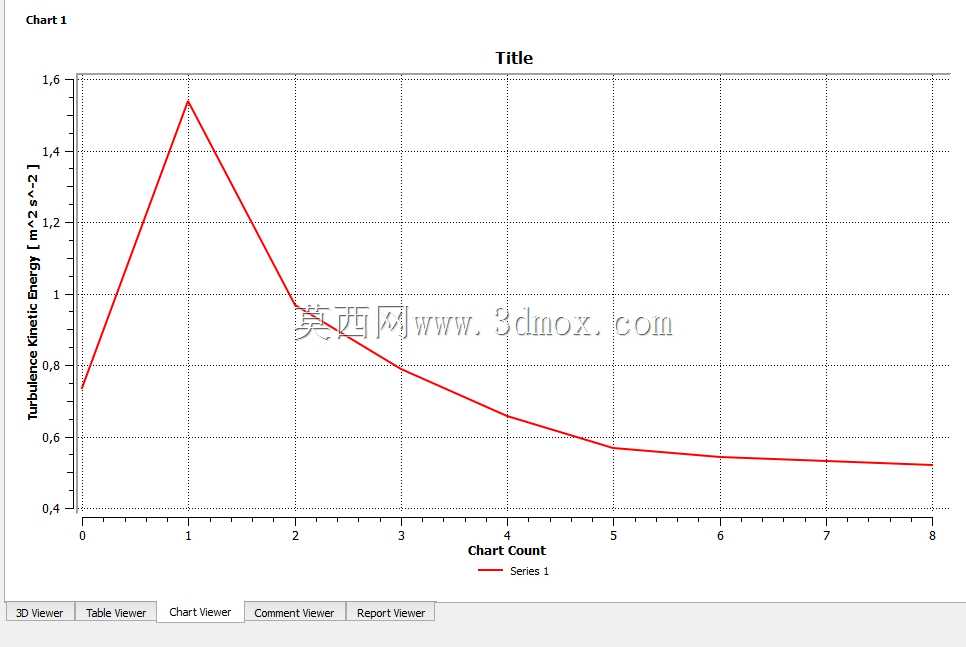

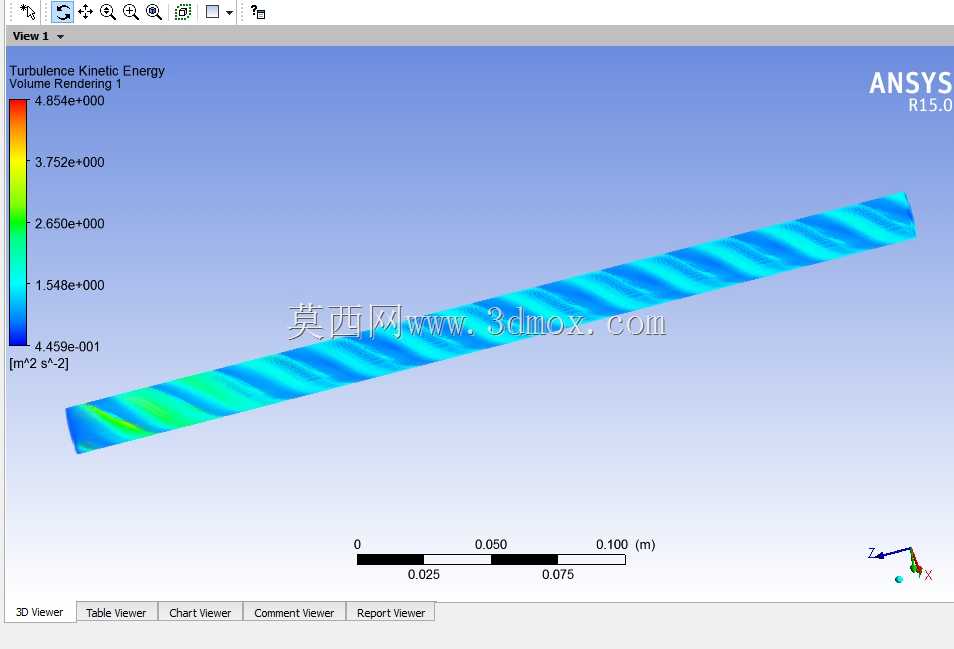

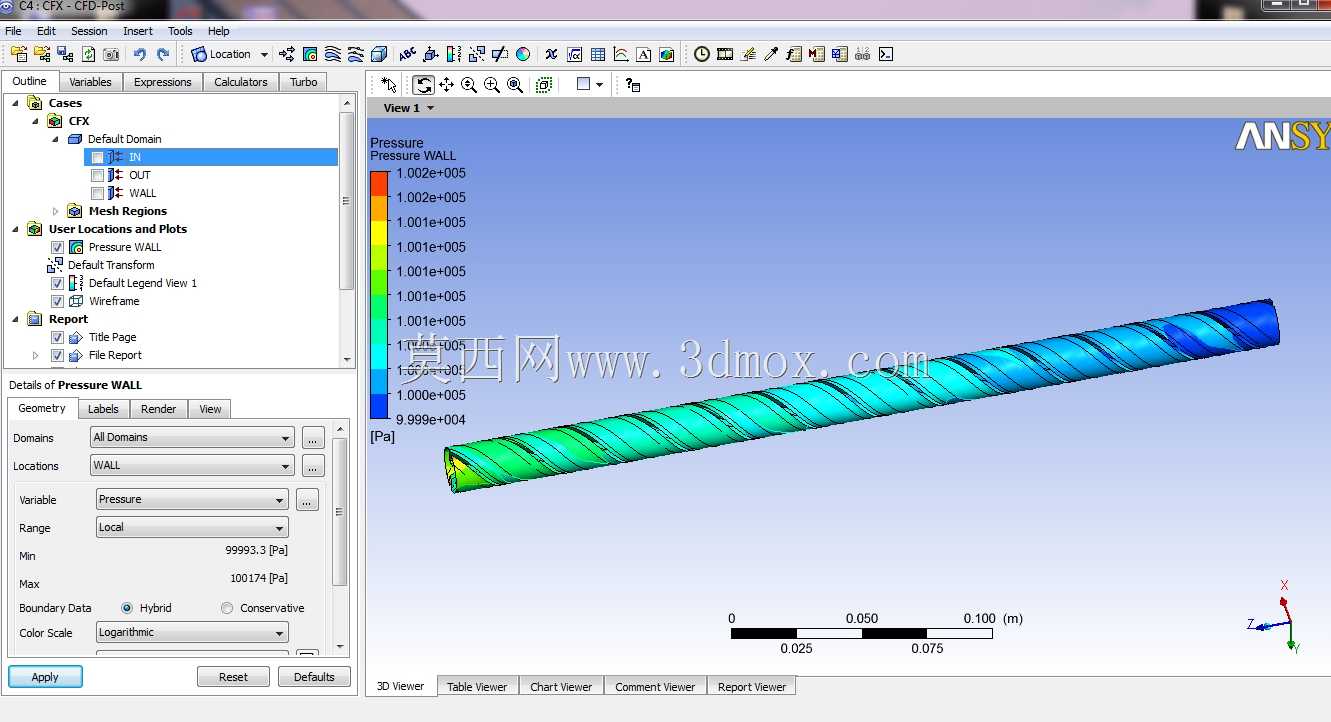

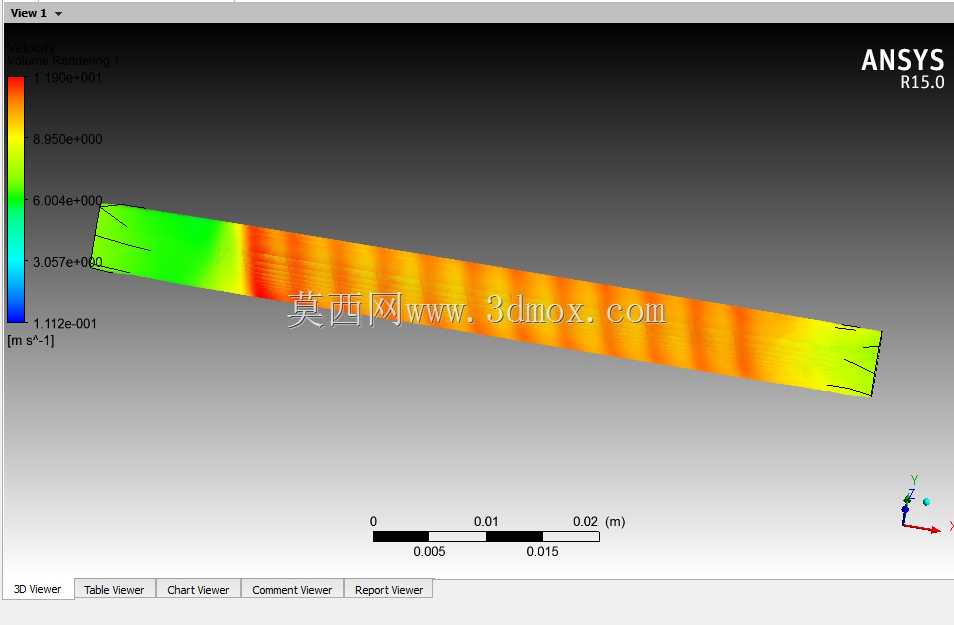

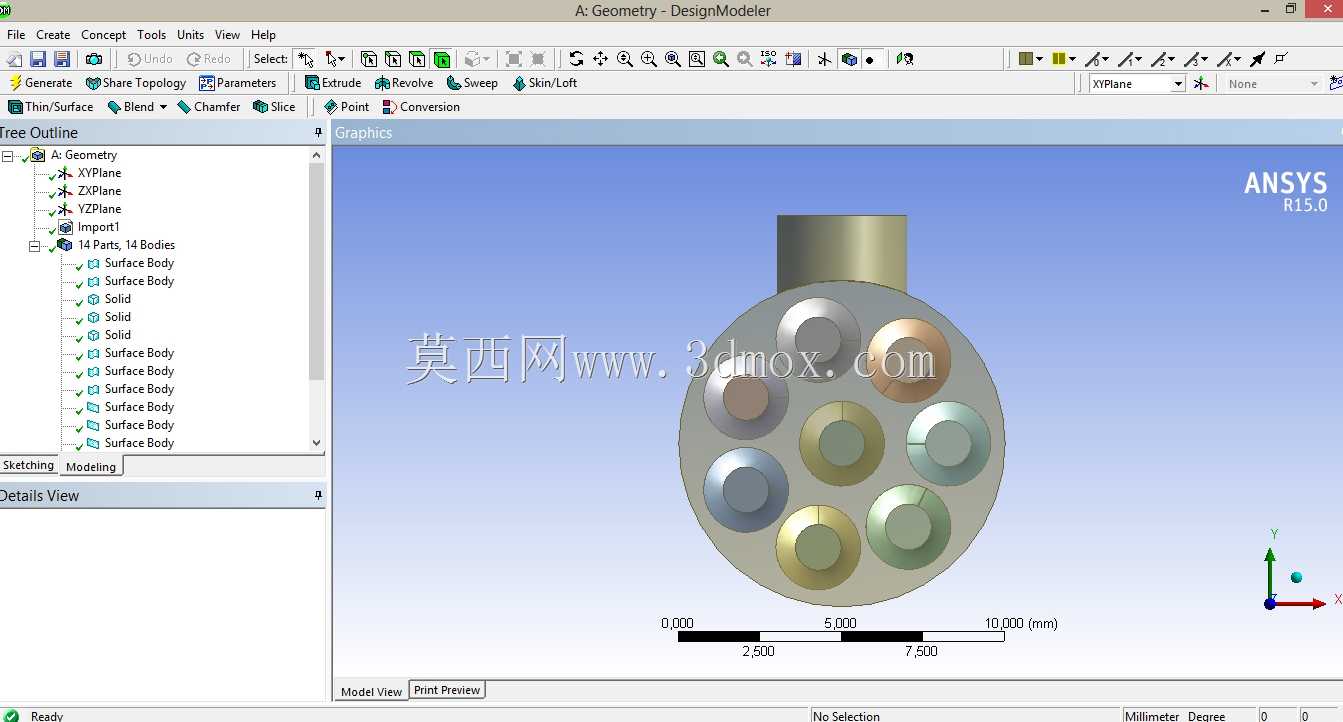

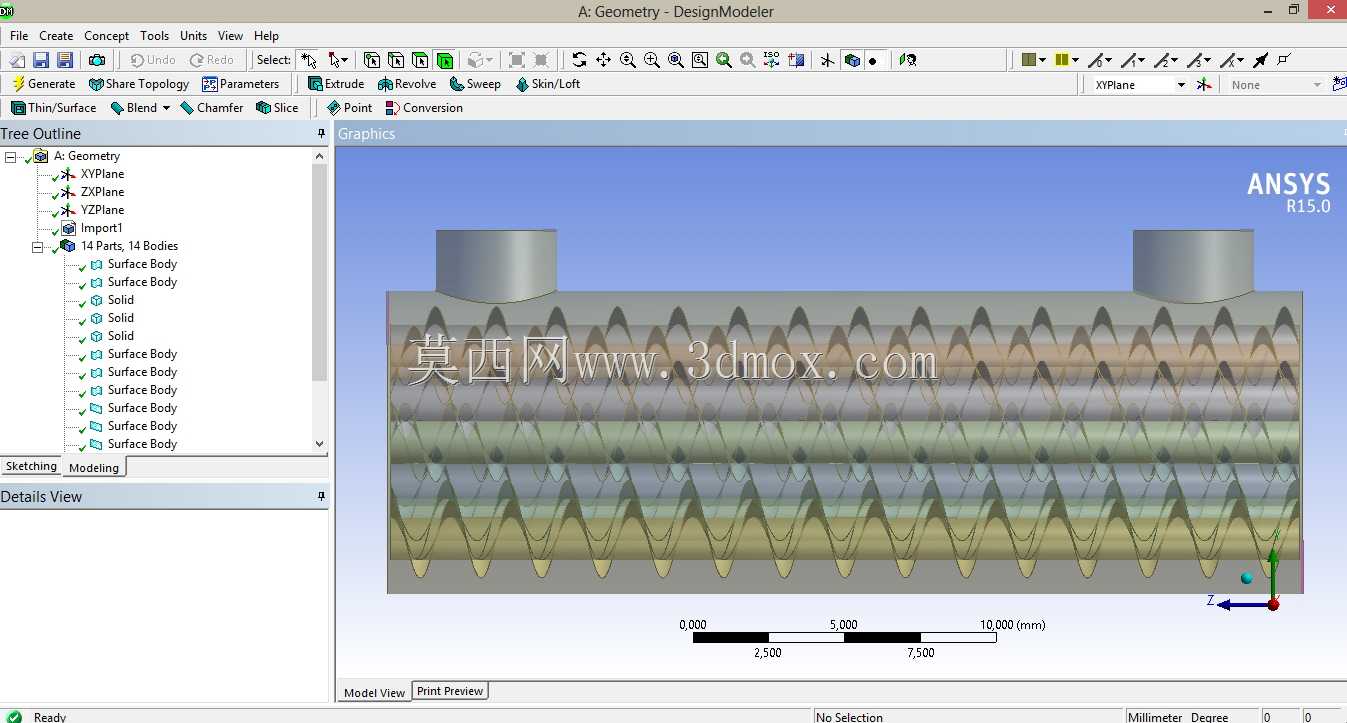

在船舶动力系统的滑油冷却、缸套水换热回路，以及工业余热回收的气-液换热单元中，常规光管换热结构往往面临湍流度不足、边界层热阻过大的问题，尤其在小流量工况下，换热效率难以匹配紧凑式设备的安装空间要求。本次建模的带扭曲插件的管带式换热结构，核心是通过内置扭曲扰流元件打破管内流体的层流底层，让近壁区的低温流体与管中心的高温流体充分掺混，从根源上削弱对流换热的热阻瓶颈。从结构设计逻辑来看，扭曲插件采用连续螺旋扭带结构，扭率参数经过流体仿真迭代优化，既保证足够的扰流强度提升换热系数，又不会造成过大的沿程阻力损失，避免匹配的循环泵扬程冗余过多带来的能耗浪费。换热管本身采用标准圆管基体，外部配合带式翅片增大空气侧的换热面积，适配风冷+液冷复合的换热场景，比如船用柴油机的中冷器模块，就可以直接采用该结构的换热芯体，在有限的机舱安装空间内实现更高的换热功率。建模过程中对管内流体域做了结构化网格划分，近壁区做了边界层加密处理，能够精准捕捉扭曲插件附近的涡流生成、发展与耗散过程，仿真得到的流场分布、压力损失、换热系数数据，可以直接作为换热设备选型、结构优化的参考依据。从安装边界来看，单根换热管的长度可根据芯体尺寸灵活调整，扭曲插件与管内壁采用间隙配合，端部设置定位挡片防止插件在流体冲击下发生轴向窜动，外部带式翅片采用钎焊工艺与管体固定，接触热阻控制在工程允许范围内。实际应用中，该结构不仅适用于船用换热设备，在化工领域的粘稠介质换热、暖通领域的烟气余热回收场景中也能适配，相比光管结构，同等流速下换热效率可提升40%以上，阻力增量控制在25%以内，兼顾换热性能与运行能耗的平衡。建模时还原了插件与管壁的装配间隙，避免仿真结果与实际运行工况出现过大偏差，流体域的进出口段预留了足够的稳流段长度，保证入口来流充分发展，出口段不会出现回流影响仿真计算的收敛性，所有结构细节都按照实际加工工艺做了简化处理，既保证仿真精度，又不会出现不必要的特征导致网格量过大影响计算效率。
