船舶舵叶水动力特性仿真三维设计作品

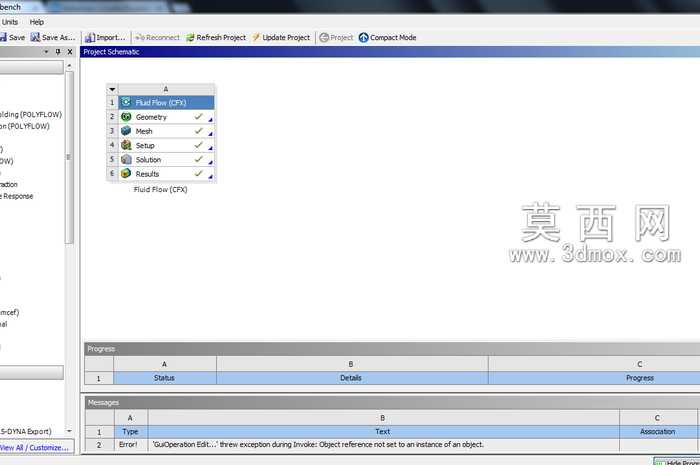

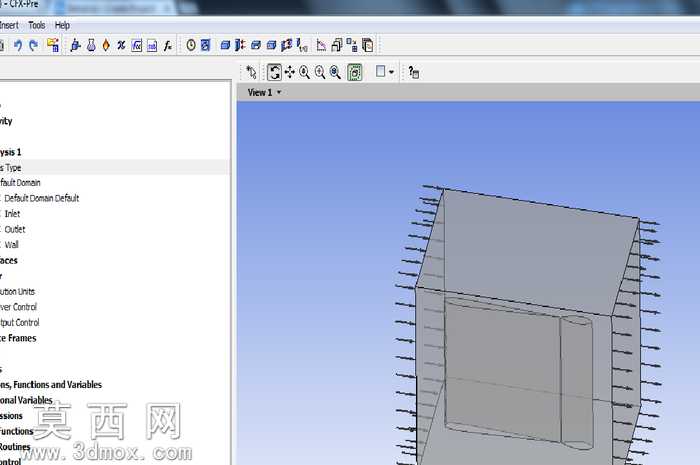

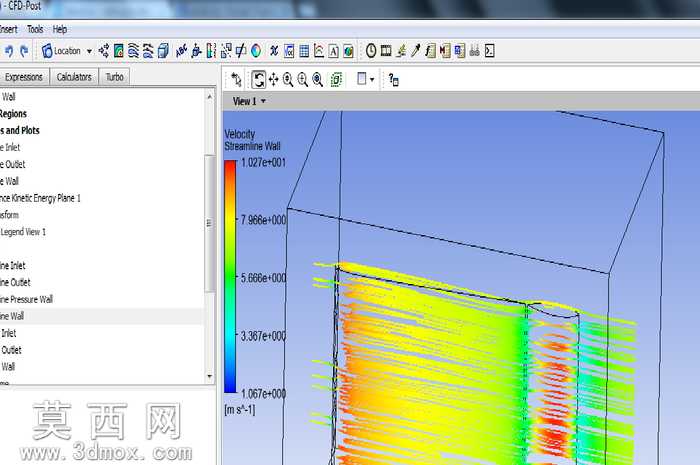

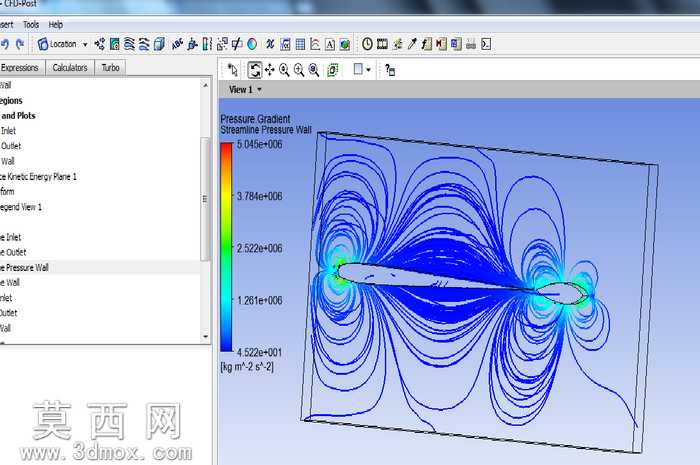

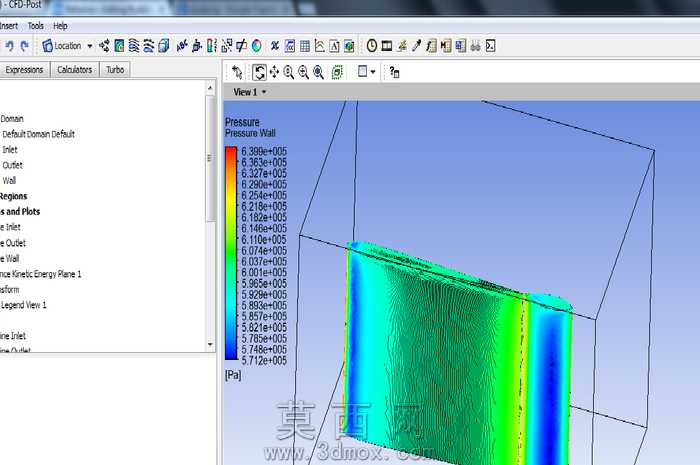

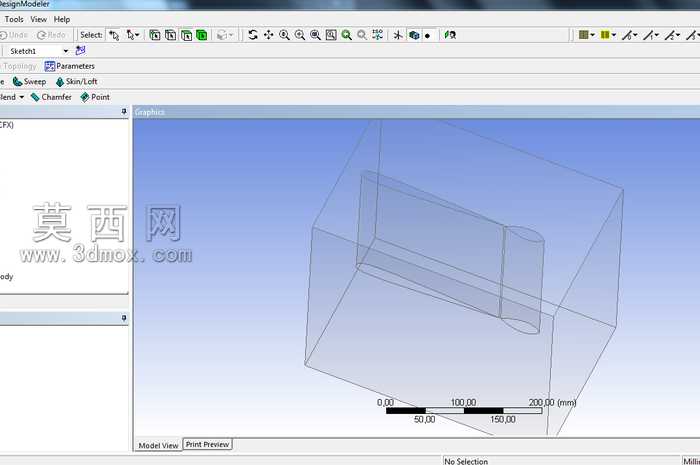

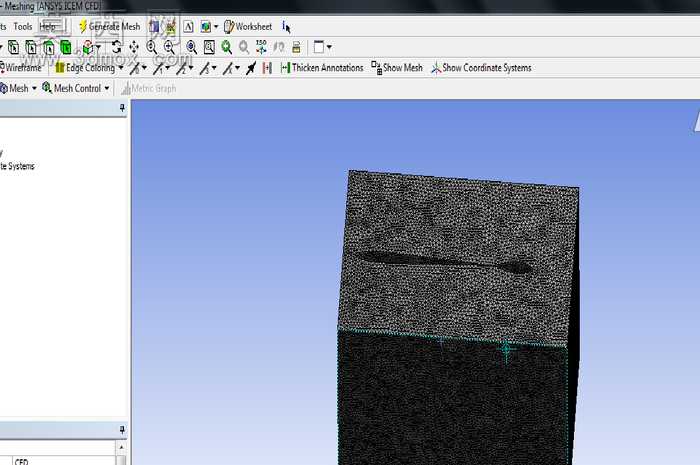

本作品为船舶舵叶的三维设计与流体仿真项目，整体建模围绕船舶航行操控核心部件舵叶展开，首先通过三维建模软件完成舵叶主体流线型曲面的构建，严格遵循水动力外形设计逻辑，对舵叶的翼型截面进行参数化绘制，保证前缘圆润过渡、后缘收窄顺滑的曲面连续性，避免曲面出现褶皱、曲率突变等问题，建模过程中对舵叶与舵杆连接的根部结构做了细节处理，还原实际舵叶的安装衔接形态，确保模型几何精度满足流体仿真计算的要求。完成基础几何建模后，将模型导入流体仿真模块搭建计算域，设置合理的边界条件，划分结构化网格对舵叶周边流场区域做网格加密处理，保证近壁面区域的计算精度，仿真过程中选取对应船舶航行的典型来流工况，设置流体介质参数，通过求解器计算得到舵叶周边的压力梯度分布与流线分布结果。从仿真结果可视化呈现来看，压力色阶清晰展示了舵叶迎流面与背流面的压力差分布，流线轨迹完整呈现了水流绕经舵叶时的流动形态，包括前缘驻点区域的高压分布、翼面两侧的流速变化、尾流区域的涡旋生成与发展形态，能够直观反映舵叶在不同舵角下的水动力作用特性，为舵叶的水动力性能优化提供可视化参考。整个设计从基础三维曲面建模到仿真计算域搭建、网格划分、边界条件设置再到后处理可视化，完整覆盖了舵叶水动力性能分析的全流程，建模过程中兼顾了几何外形的工程实用性与仿真计算的精度要求，曲面建模阶段反复调整翼型参数保证流线外形符合低阻设计要求，仿真阶段通过网格独立性验证保证计算结果的可靠性，最终呈现的流场结果能够清晰展现舵叶工作时的流场特性，可作为船舶舵叶结构设计、水动力性能验证的参考案例，也体现了三维建模结合流体仿真在船舶部件设计中的实际应用价值，通过数字化的设计与仿真手段，能够在实物加工前提前预判舵叶的水动力表现，减少实物试验的成本与周期，为舵叶的结构优化、舵效提升提供数据支撑。
