西门子16毫米8WAI接线端子连接器

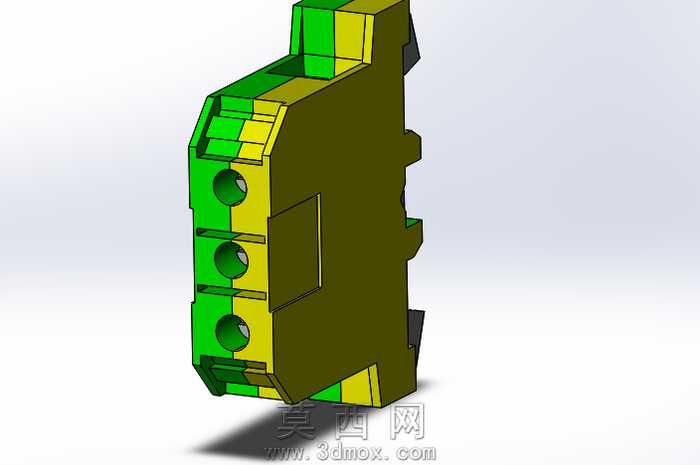

本作品为西门子规格8WAI系列16毫米接线连接器三维建模成果，建模过程严格遵循工业电气连接件的实际尺寸规范，采用SolidWorks完成全参数化建模，确保各结构尺寸与实物公差要求保持一致。建模阶段优先完成主体基座的轮廓搭建，通过拉伸、切除、阵列等基础特征完成整体框架构建，针对端子的接线孔位、导轨卡扣结构、相邻拼接卡槽等细节特征，采用精细化草图绘制配合特征放样完成，保证每一处卡扣的配合间隙、接线孔的倒角弧度都符合实际装配要求。材质渲染阶段，针对电气连接器常用的黄绿双色接地标识配色，分别为绝缘基座部分赋予哑光工程塑料材质，调整材质的粗糙度、反光度参数还原PA66工程塑料的真实质感，对内部导电嵌件部分赋予金属铜材质，添加轻微的金属磨砂纹理区分绝缘与导电部件，渲染过程采用环境光遮蔽效果突出结构的层次感，清晰展现各部分的装配关系。结构设计上，该连接器采用标准DIN导轨安装结构，背部设置弹性卡扣可快速卡装在标准电气导轨上，侧面设置拼接榫卯结构，可根据接线需求实现多端子无间隙拼接，正面三个等径接线孔位适配16毫米线径的线缆接入，孔位内部设置压线螺纹结构预留位，可配合螺丝实现线缆的牢固压接，整体外壳做了加强筋结构设计，提升端子的抗挤压、抗形变能力，满足电气柜内复杂安装环境的使用需求。设计思路围绕工业电气接线的实用性展开，在保证结构强度的前提下优化了卡扣的弹性形变区间，既保证安装时的卡扣顺畅卡入，又避免长期使用后卡扣松脱，同时对端子的边缘做了圆角过渡处理，避免安装接线时划伤操作人员，整体建模还原了该款连接器的全部装配特征，可直接用于电气柜布线的装配仿真、教学演示以及二次结构优化设计参考。
