IKOCR81UU凸轮从动件结构三维建模

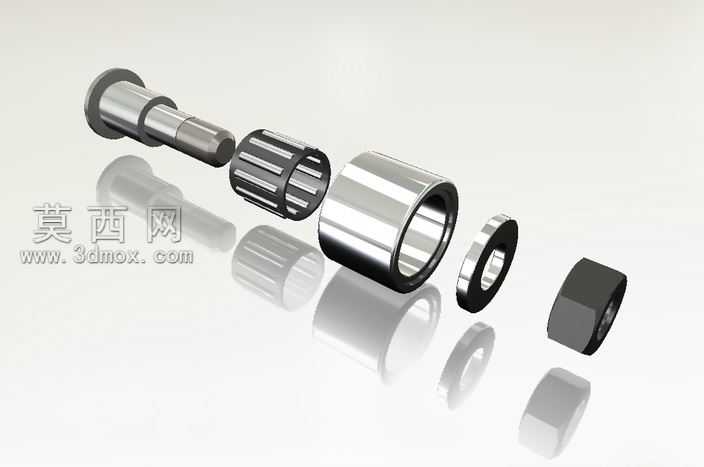

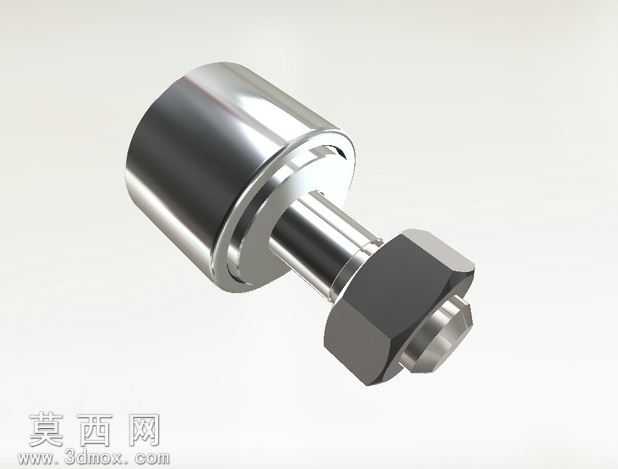

本模型针对IKOCR81UU凸轮从动件进行全参数化三维建模，建模过程严格遵循机械设计标准中凸轮从动件的尺寸规范，先完成芯轴的回转体特征构建，通过拉伸、旋转、倒角等基础建模命令，还原芯轴的阶梯轴结构、安装定位轴肩以及端部的装配倒角，保证各轴段的同轴度公差符合实际零件的加工要求。随后针对滚针保持架组件进行建模，通过圆周阵列命令完成多根滚针的均匀排布，还原滚针与保持架的配合间隙，确保滚针可在保持架内实现顺畅滚动，模拟实际工况下的滚动摩擦特性。接下来构建外圈与密封组件，外圈采用薄壁回转体结构建模，添加外圈外圆柱面的高精度轮廓特征，还原其与凸轮轮廓接触的工作表面，两侧的密封件采用橡胶材质的弹性体建模思路，通过曲面加厚、边缘倒圆角还原密封唇的结构形态，保证密封结构可阻挡外界杂质进入滚针啮合区域。渲染阶段采用金属材质组进行材质赋予，芯轴与外圈采用高抛光轴承钢材质，调整材质的反射率、粗糙度参数，模拟淬硬轴承钢的金属光泽与表面质感，滚针采用哑光轴承钢材质，保持架采用铜合金材质，密封件采用黑色丁腈橡胶材质，不同材质的区分可清晰展现各零件的功能分区。模型采用爆炸视图的渲染呈现方式，将各装配零件沿装配轴线方向依次排布，清晰展示从芯轴、滚针组件、外圈到密封件的装配层级关系，直观呈现该凸轮从动件的内部组成结构。设计过程中充分考虑该零件的实际使用场景，即作为凸轮机构的从动执行元件，需承受径向载荷并沿凸轮轮廓做往复滚动，因此建模时重点保证外圈外圆的轮廓精度、滚针与滚道的配合精度，所有配合面均添加合理的装配间隙模拟，既符合实际装配的公差要求，也可用于后续的虚拟装配验证、运动仿真分析，帮助设计人员快速理解凸轮从动件的结构原理与装配逻辑，可直接用于机械设计教学、凸轮机构方案设计的参考素材。
