双足支撑式凸轮联动机器人结构设计

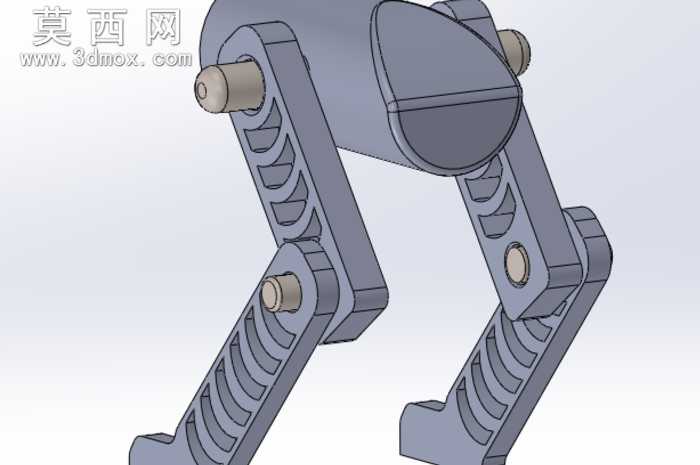

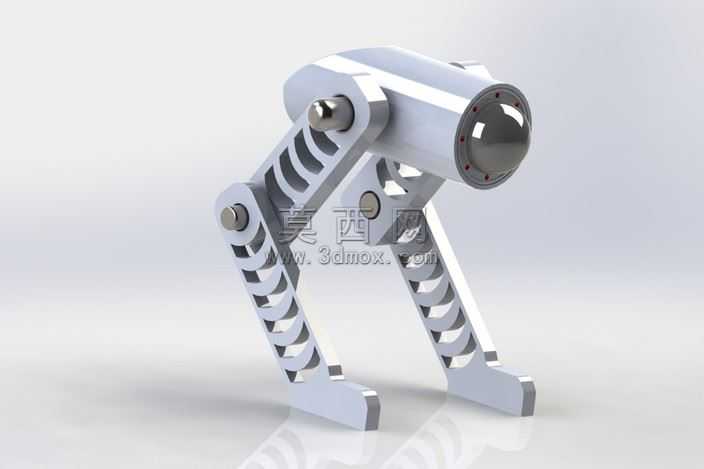

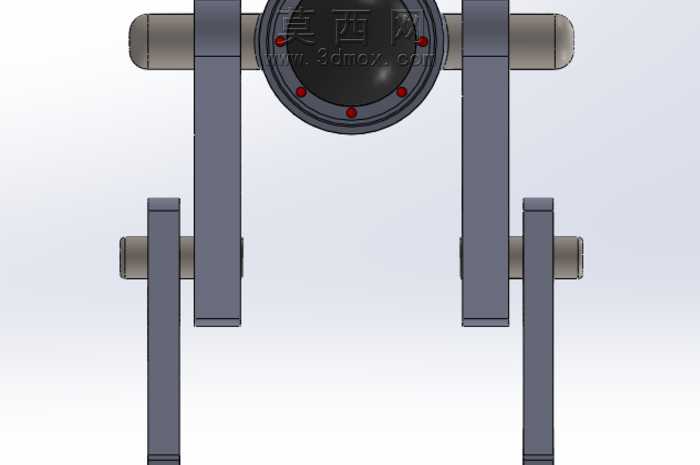

本作品为凸轮联动式双足机器人结构模型，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械设计装配逻辑，所有零件均按照实际加工公差要求绘制，无冗余几何特征，可直接导出工程图用于后续加工验证。模型主体采用仿生双足支撑布局，躯干部分为一体化圆柱舱体结构，前端预留球形视觉传感器安装位，舱体边缘设计有环形密封安装槽，可适配嵌入式端盖实现内部元器件的防护封装。腿部结构采用镂空式轻量化设计，每侧腿部设置多组铰接转动副，通过内置凸轮机构实现双腿的联动动作，铰接位置均设计有标准紧固件安装孔，可对应装配销轴与锁紧螺丝，保证关节转动的顺滑度与结构连接强度。渲染阶段采用哑光金属材质模拟铝合金加工质感，对铰接销轴部分赋予亮面金属材质突出装配细节，地面添加柔和反射效果提升整体展示真实感，场景光照采用三点布光方案，主光源从侧上方投射突出腿部镂空结构的层次感，辅光源补光消除结构暗部死黑，顶光勾勒整体轮廓边缘，最终渲染效果清晰展现所有结构细节。设计思路上以简化凸轮传动实现基础步行动作为核心，摒弃复杂的多舵机控制方案，通过单组凸轮轨迹规划即可带动双腿完成交替支撑的移动动作，腿部镂空设计在保证结构刚性的前提下大幅降低整体重量，足部采用平底支撑面设计，保证静止状态与动作过程中的结构稳定性，所有铰接转动副的转动范围均经过运动仿真校验，无运动干涉问题，可直观展示凸轮驱动下的机器人动作逻辑，适合作为机械原理教学演示模型、小型仿生机器人原型设计参考。
