船舶动力用螺旋推进叶轮三维设计

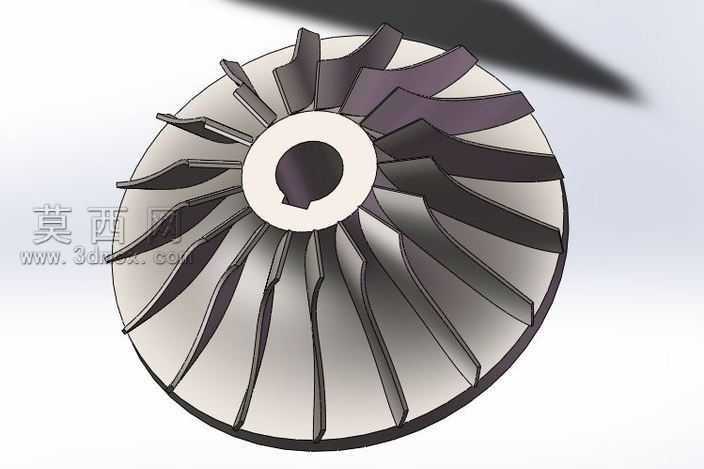

本模型为船舶配套的螺旋推进叶轮，采用SolidWorks完成全参数化三维建模，建模过程严格遵循船用推进部件的结构设计逻辑，首先以中心轮毂为基准特征，绘制带键槽的中心安装孔结构，键槽尺寸匹配标准传动轴的装配公差要求，保证叶轮与动力轴的周向固定可靠性，避免运转过程中出现打滑移位问题。轮毂外圆周采用圆周阵列特征完成所有叶片的建模，每一片叶片均采用空间扭曲曲面构型，建模时通过多组引导线控制叶片的曲面走向，从轮毂根部到轮缘位置的叶片厚度做渐变处理，根部厚度更大以承载扭矩传递的应力，轮缘位置做薄化处理优化流体接触效率，叶片与轮毂的衔接位置做圆角过渡处理，消除应力集中隐患，提升部件的结构疲劳强度。完成实体建模后对模型进行外观材质赋予，整体采用哑光金属材质模拟不锈钢铸造件的质感，调整材质的粗糙度、反光度参数还原金属部件的真实视觉效果，通过渲染环境设置添加柔和的环境光影，清晰呈现叶片的曲面扭曲形态、轮毂的安装结构细节。模型的结构设计充分考虑实际运转工况，叶片的扭曲角度经过合理设置，能够在水体中旋转时将动力转化为轴向推力，相邻叶片之间的流道空间均匀分布，保证水流通过时的流畅性，减少紊流带来的动力损耗。中心安装孔的键槽位置做了定位基准设计，能够保证叶轮安装时的相位精度，避免动平衡偏差带来的运转振动问题。整个模型的特征树逻辑清晰，所有尺寸均做参数化关联，可根据不同的船舶动力需求调整叶片数量、扭曲角度、轮毂直径等核心参数，适配不同功率等级的推进系统使用，模型完整还原了船用螺旋推进叶轮的核心结构特征，可用于结构展示、装配模拟、流体仿真分析等场景。
