壁挂式计算机存储模块结构设计方案

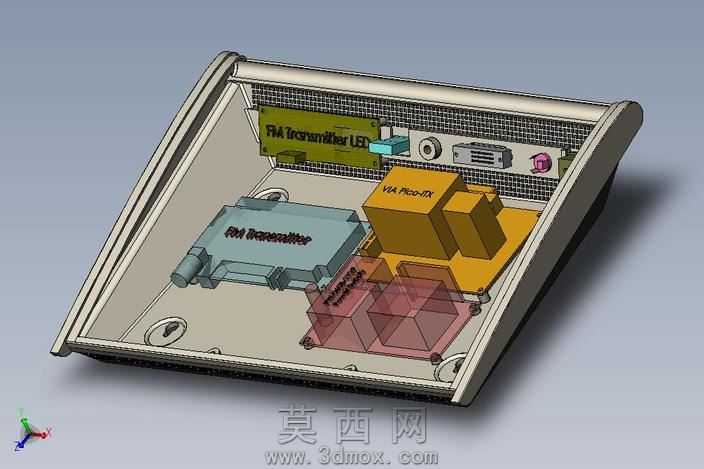

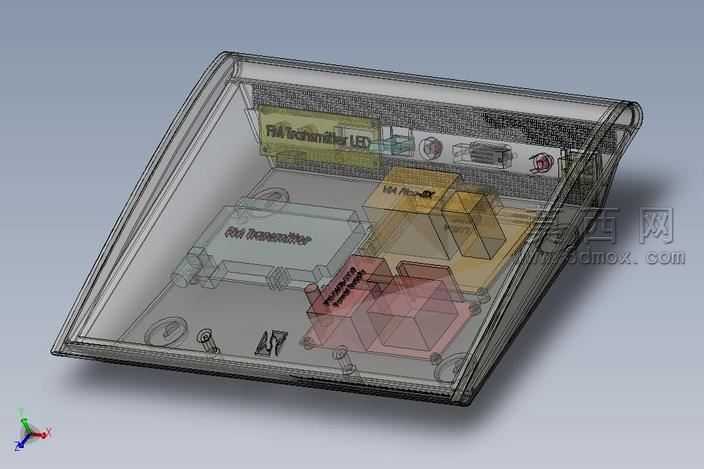

本作品为壁挂式计算机存储模块的三维设计方案，采用SolidWorks完成全参数化建模，通过透明化外壳渲染效果直观呈现内部组件的布局逻辑。建模阶段遵循自上而下的装配设计思路，首先构建倾斜式壁挂外壳的基础曲面，外壳采用带圆角的楔形轮廓，既适配墙面安装的贴合需求，也通过倾斜角度优化内部组件的安装操作空间与走线便利性，外壳边缘做了均匀的圆角过渡处理，避免尖锐棱角带来的安装安全隐患。内部组件按照功能分区完成布局规划，分别设置信号传输单元、数据处理单元、存储介质单元的独立安装位，不同功能模块通过差异化的色彩材质区分：信号传输模块采用半透浅灰塑料材质，数据处理模块采用暖黄色工程塑料材质，核心存储模块采用半透酒红色亚克力材质，外壳采用高透聚碳酸酯材质，渲染阶段调整了不同材质的折射率与粗糙度参数，让透明外壳既可以清晰展示内部结构，又保留了塑料材质的真实质感，不会出现过度通透导致的结构层次模糊问题。结构设计上充分考虑壁挂安装的承重需求，外壳背部预留了壁挂固定孔位，内部设置了多处支撑筋位，既可以减轻整体壳体重量，也能提升外壳的结构强度，避免长期壁挂使用出现变形问题；各内部模块之间预留了合理的走线间隙，同时设计了对应的卡扣安装位，无需额外螺丝即可完成内部组件的快速装配，降低组装与后期维护的难度。设计阶段还针对原型阶段的验证需求做了适配，所有安装位都预留了公差调整空间，方便原型制作阶段的试装调整，整体模型完整还原了从外壳到内部电子组件的全部结构细节，可直接用于原型3D打印验证、装配干涉检查以及产品展示使用，通过爆炸视图与透明渲染结合的方式，能够清晰传递产品的结构逻辑与设计优势，为后续的产品迭代优化提供精准的三维数据支撑。
