油井用高压BX154法兰结构设计

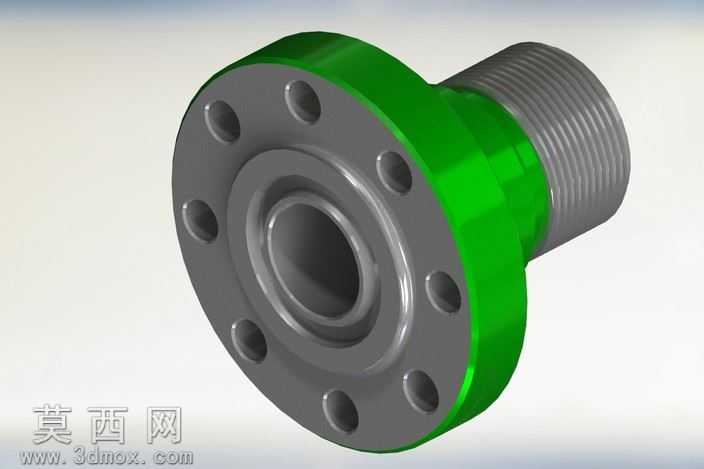

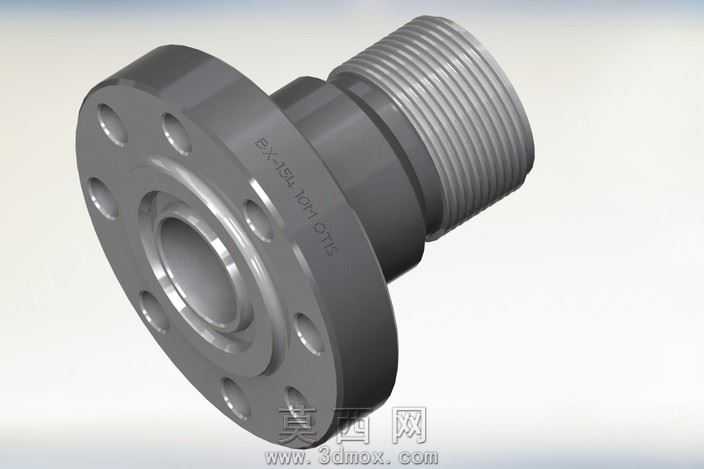

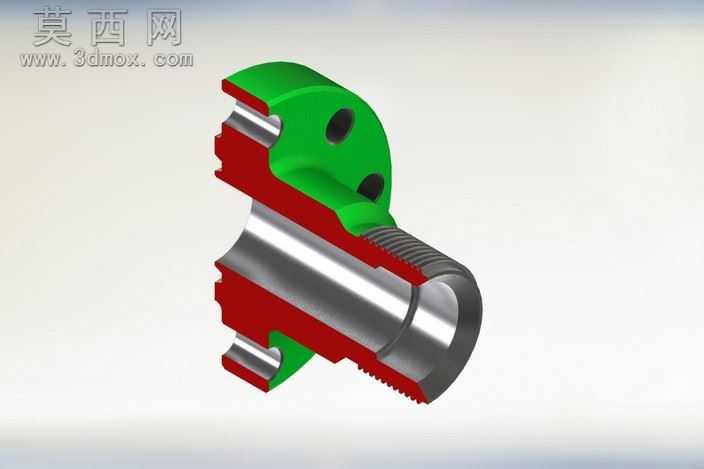

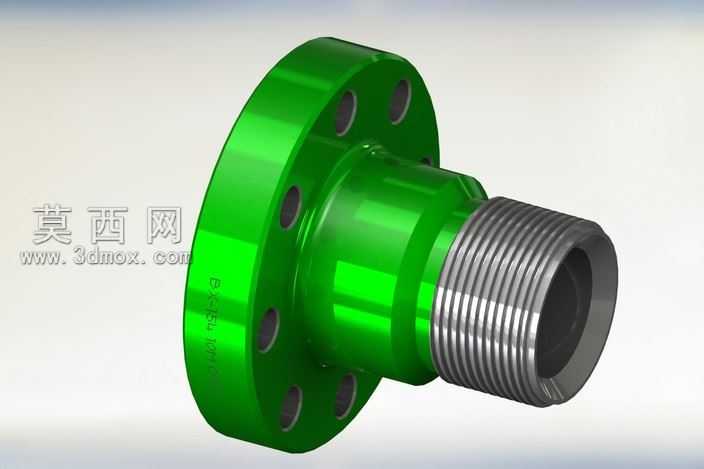

本作品为适配油井作业场景的高压法兰三维设计，采用SolidWorks完成全参数化建模，建模过程中严格遵循高压管件的尺寸规范与承压设计要求，首先通过旋转凸台命令构建法兰的主体基体，精准划分法兰盘、过渡连接段、外螺纹连接端三个核心结构区域，保证各段同轴度误差控制在设计允许范围内。法兰盘部分采用环形阵列命令均匀布置8个螺栓通孔，孔位排布经过受力校验，可在10000psi的高压工况下实现均匀受力，避免局部应力集中导致的密封失效问题；法兰盘中心的内孔做阶梯式结构设计，可适配对应规格的密封件与对接管件，内孔表面粗糙度参数按照高压密封要求设定，保证连接后的密封可靠性。过渡连接段做了圆弧过渡处理，既减少了流体在通道内的阻力，也优化了结构应力分布，避免高压工况下转角位置出现应力断裂风险；外螺纹端的螺纹参数严格匹配油井常用管件的连接标准，牙型、螺距、公差均符合行业规范，可直接与对应规格的内螺纹管件实现快速装配。材质与渲染阶段，法兰盘主体采用金属灰的碳钢材质表现，还原高压法兰常用的锻造碳钢材质质感，表面做哑光金属处理，体现工业金属部件的厚重感与加工质感；中间密封配合段采用亮绿色的防护涂层材质表现，区分不同功能区域的同时，还原实际产品中该位置的防腐、密封涂层设计效果；外螺纹段做金属切削纹理处理，还原螺纹加工后的表面质感，整体渲染效果清晰区分各功能结构，直观展现产品的结构层次。设计思路围绕油井高压作业的实际需求展开，充分考虑高压工况下的承压能力、密封性能、装配便捷性三个核心要素，所有结构尺寸均经过适配性校验，既满足10000psi高压下的强度要求，也兼顾现场安装的操作便利性，可直接用于油井管路系统的装配模拟、工况校验、加工出图等场景，为油井高压管路的连接设计提供精准的三维模型参考。
