双路输出式氧气分流控制阀结构设计

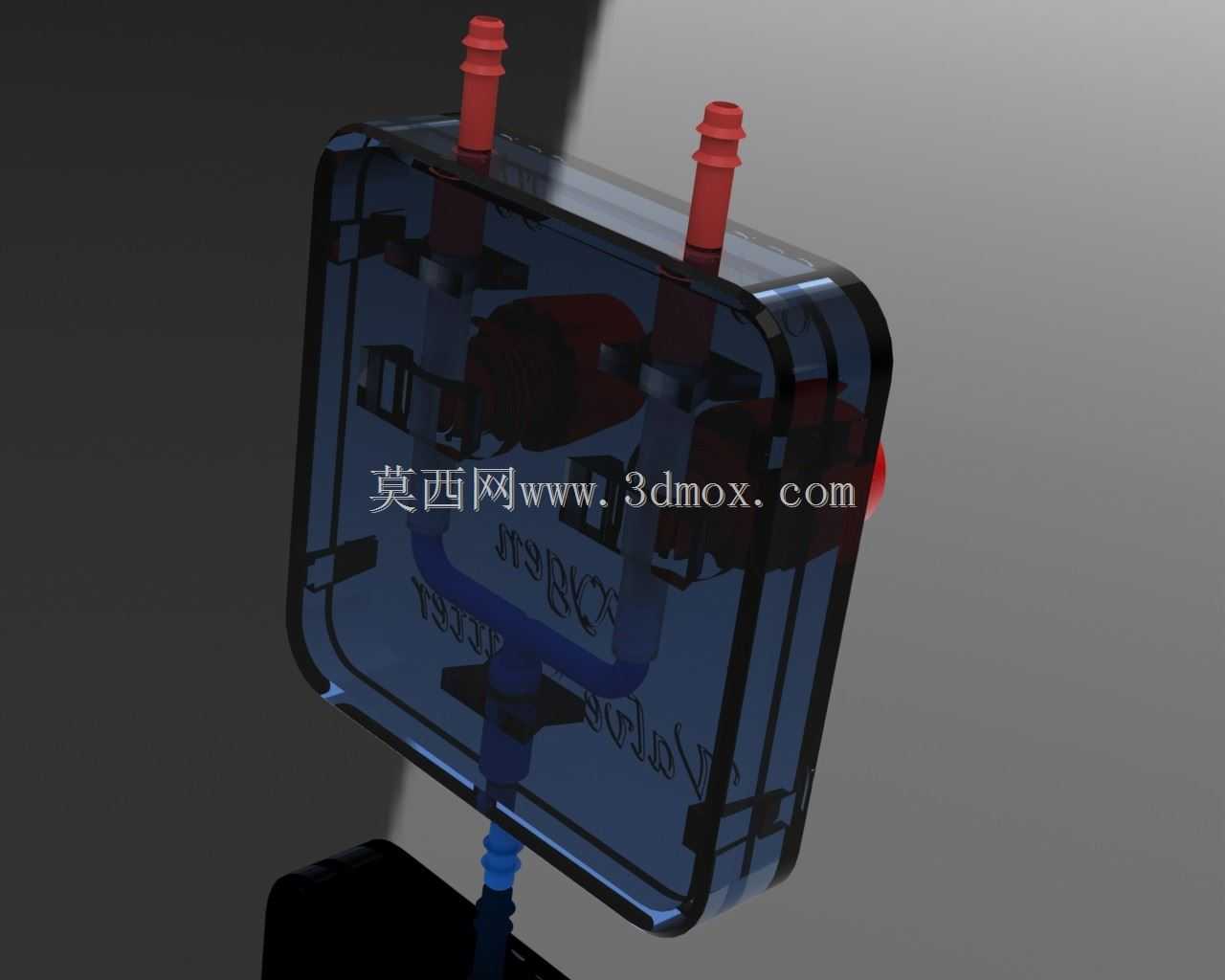

　　这款气路分流部件主要面向集中供氧场景的终端气路拓展需求，在临床供氧、高原便携供氧、小型制氧设备终端配套等场景中，可实现单路氧气输入到双路独立输出的气路分配，解决单供氧接口无法同时满足两个用气端需求的实际问题，比如病房内单供氧终端同时接驳吸氧面罩与雾化装置、户外便携供氧设备同时为两名使用者供气等工况，都能通过该部件完成气路拆分，且每一路输出都可通过顶部的旋钮独立调节通断与开度，适配不同的用气流量需求。

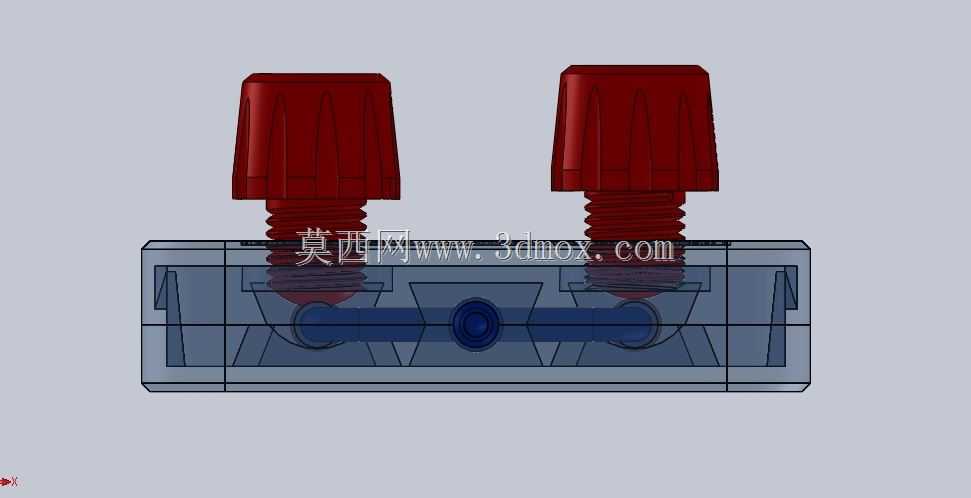

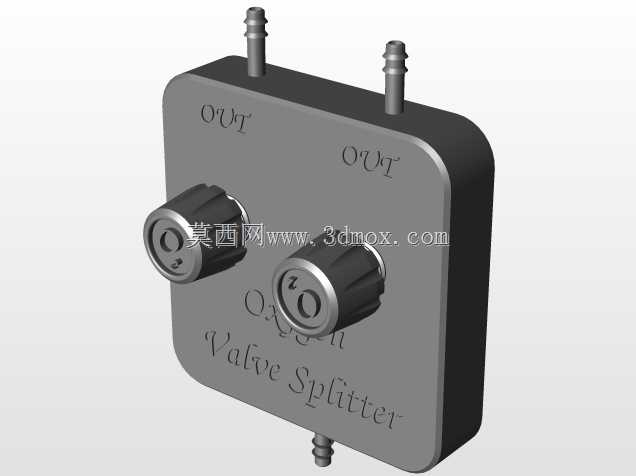

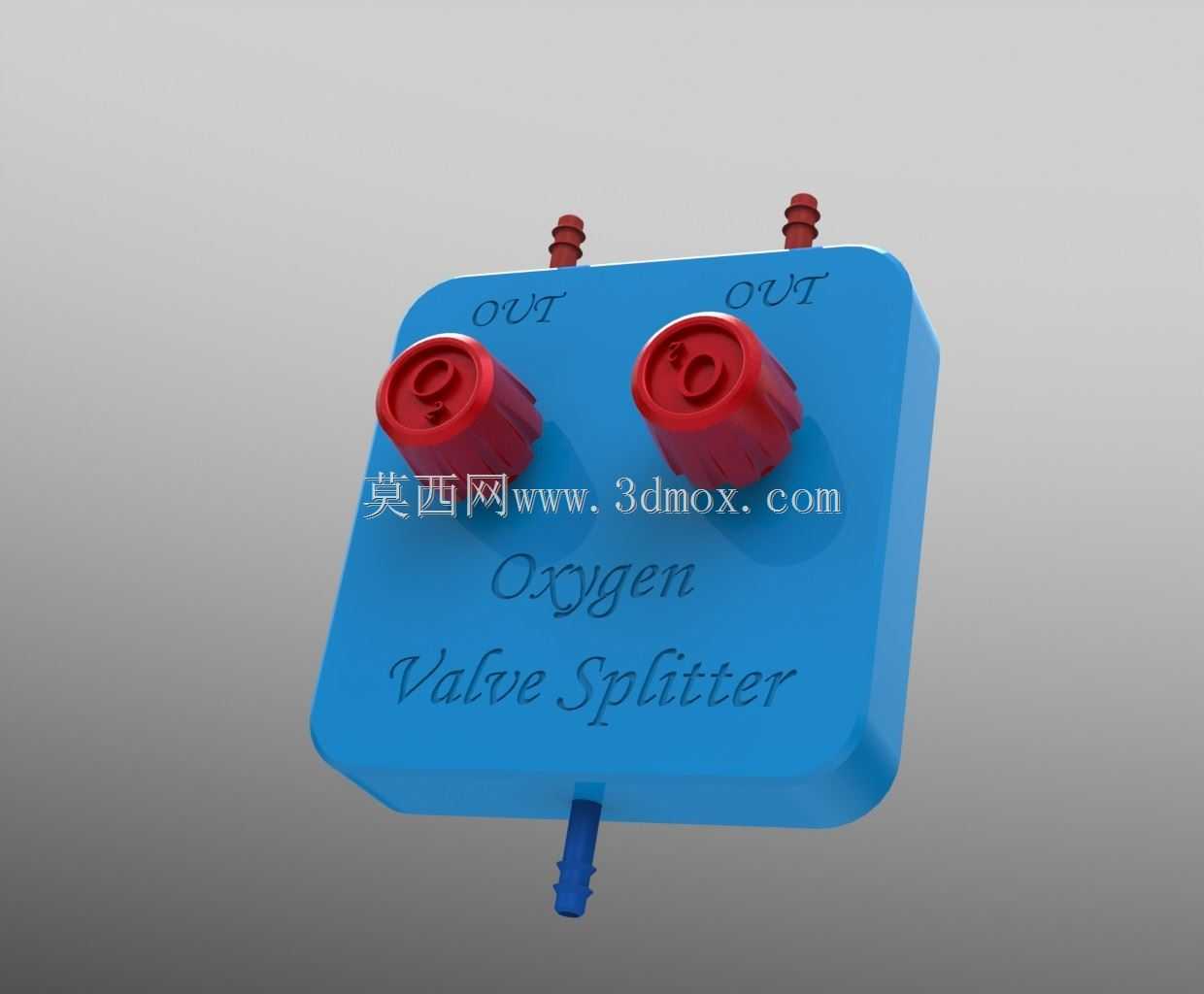

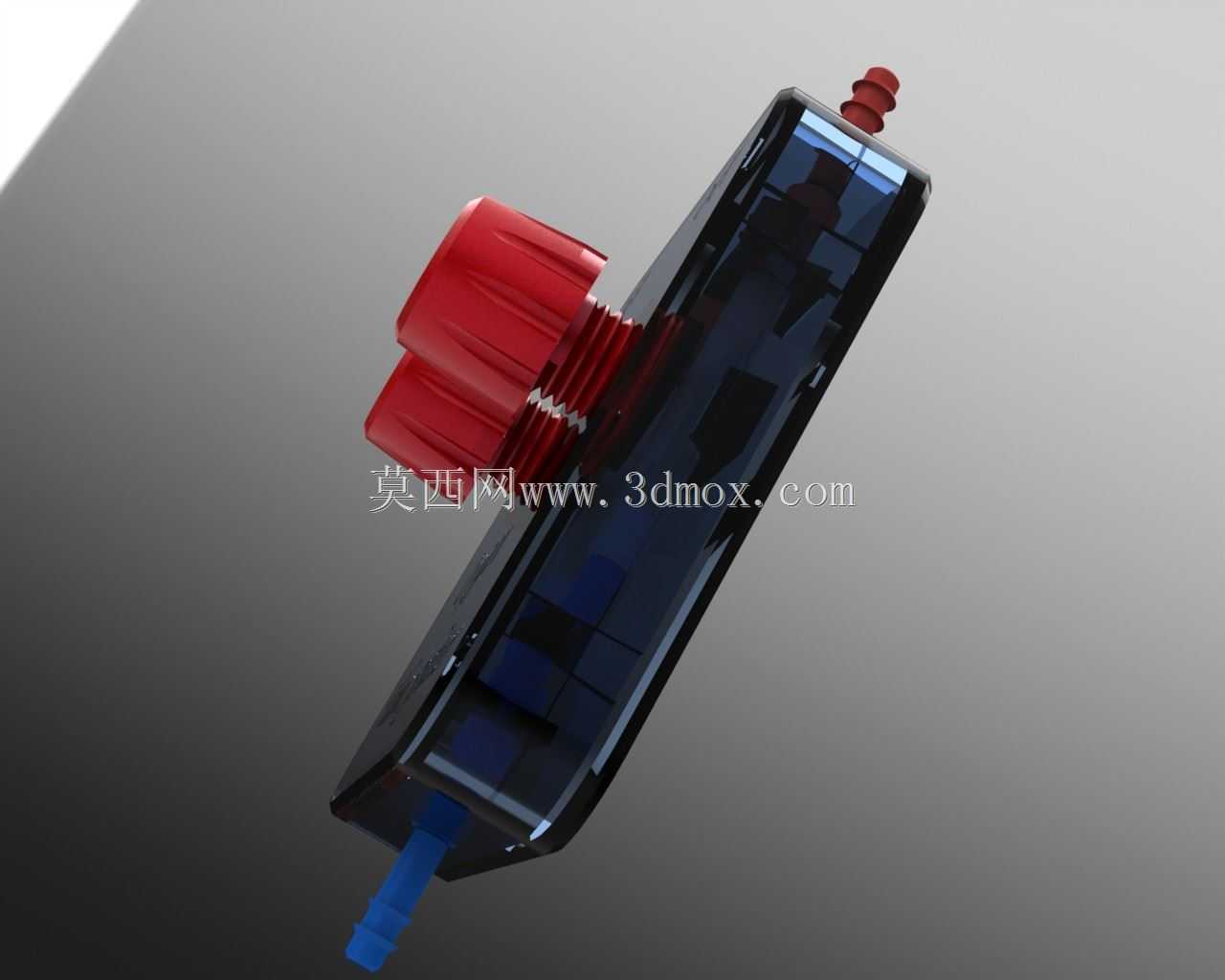

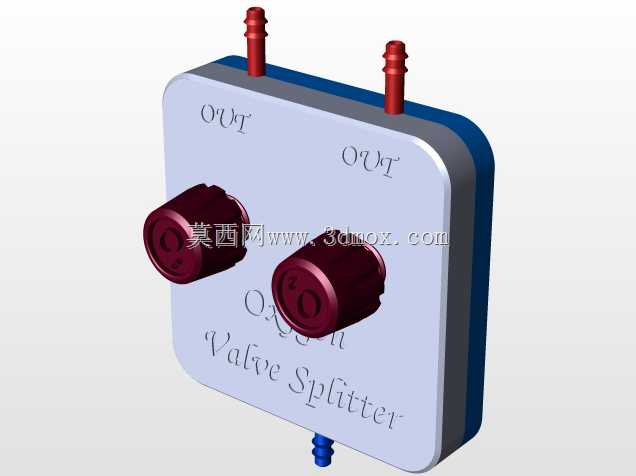

　　从结构设计逻辑来看，整体采用方正的块式主体结构，主体外壳选用耐氧化的工程塑料材质，既满足医用场景下的常规消毒耐受要求，也能控制整体重量，避免外接管路时因部件自重过大导致管路弯折、接口松脱。主体底部设置单路进气接口，接口采用阶梯式宝塔结构，可适配不同内径的氧气输送软管，插接后依靠软管自身弹性与阶梯结构的卡紧力实现密封，无需额外密封件即可满足低压供氧场景下的密封要求，安装时只需将软管完全推过宝塔结构的最后一道凸棱即可，拆卸时也只需捏住软管根部稍作旋转即可拔出，操作门槛低，适合非专业运维人员快速操作。顶部两个输出接口采用与进气接口同规格的宝塔结构，分别对应两路独立的气路通道，每个输出通道的通断与流量调节由对应位置的红色旋钮完成，旋钮表面做了凹凸防滑纹理，佩戴医用手套操作时也不会出现打滑问题，旋钮的旋转行程对应阀芯的开度变化，从全闭到全开的旋转角度设定为90度，操作时可通过旋钮上的标识快速判断当前通路状态，无需额外观察气路流量即可完成通断操作。

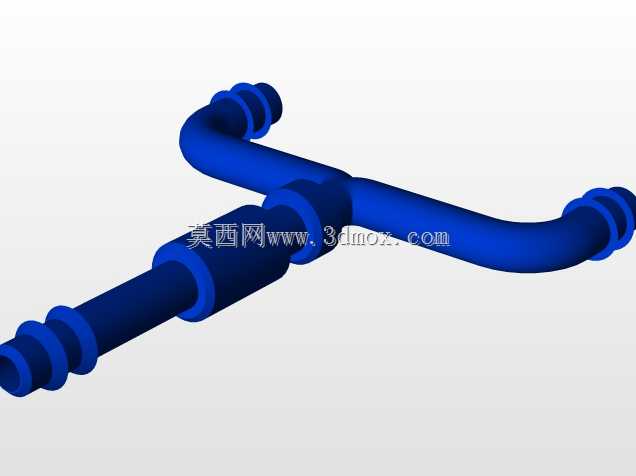

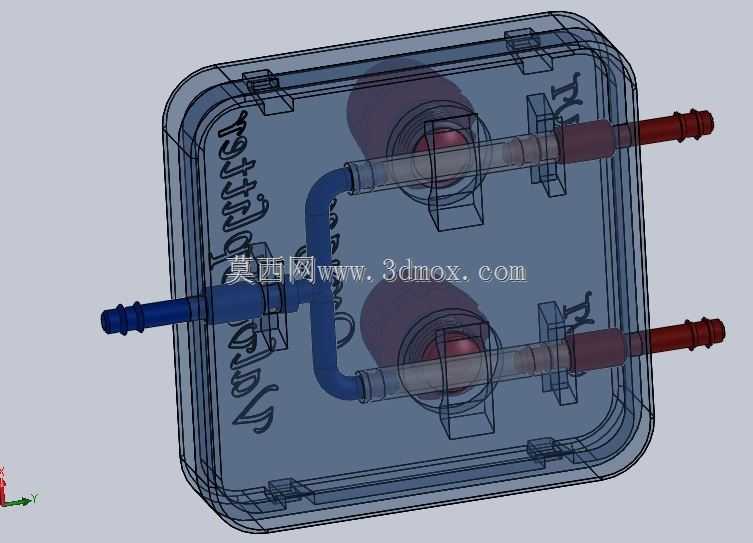

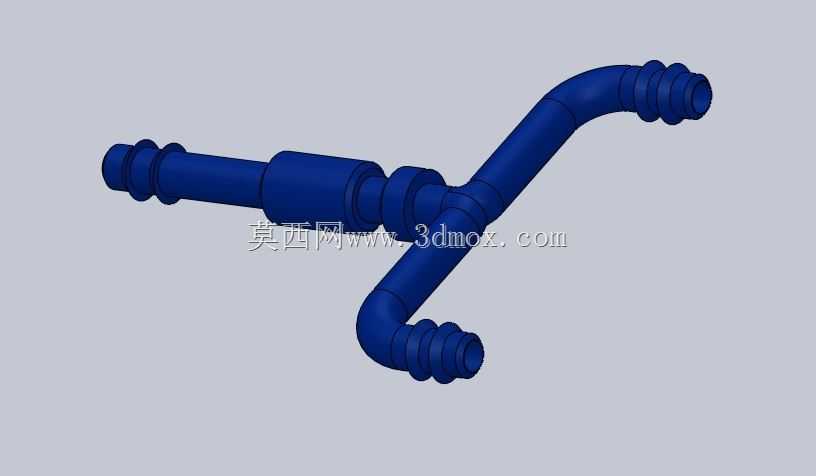

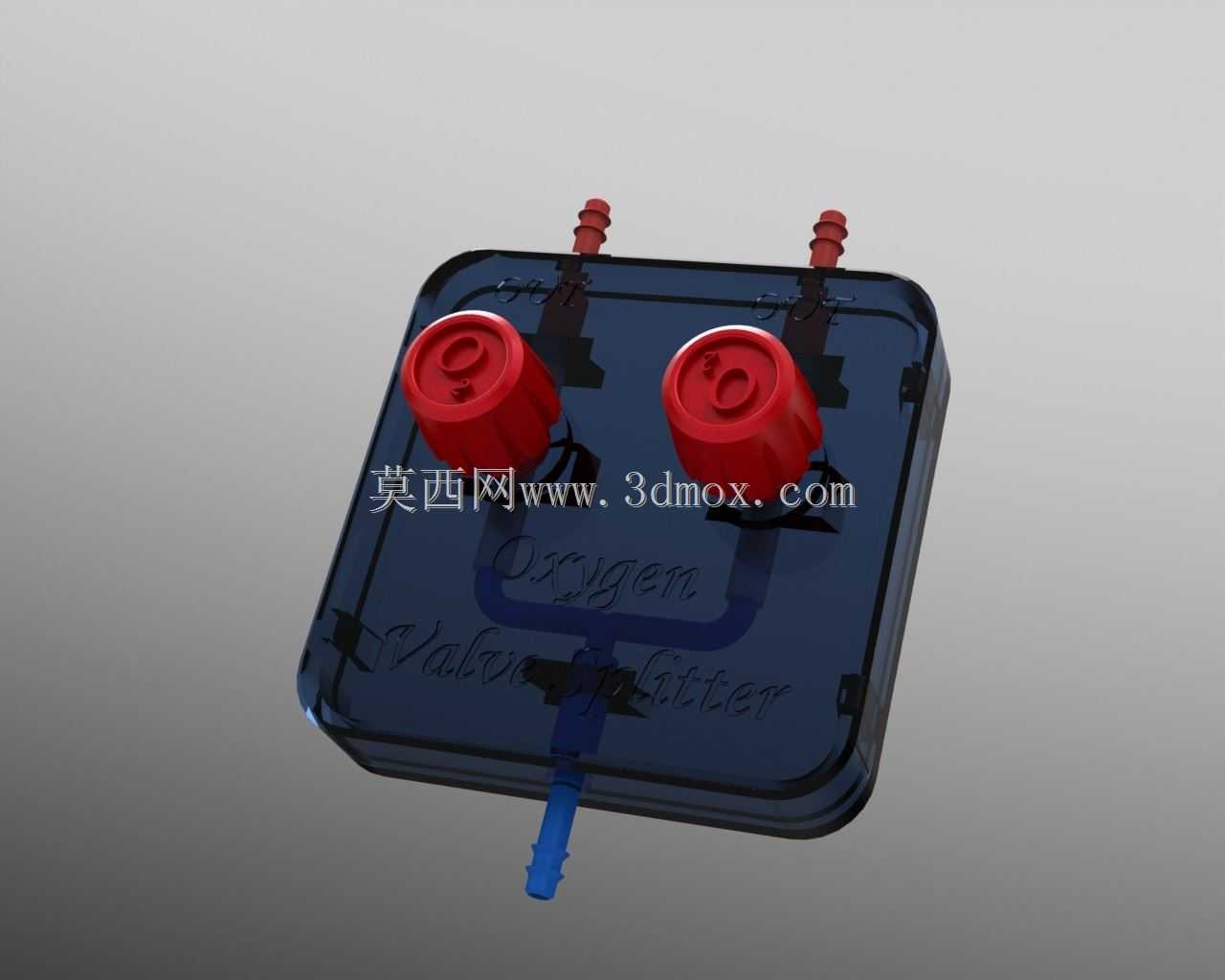

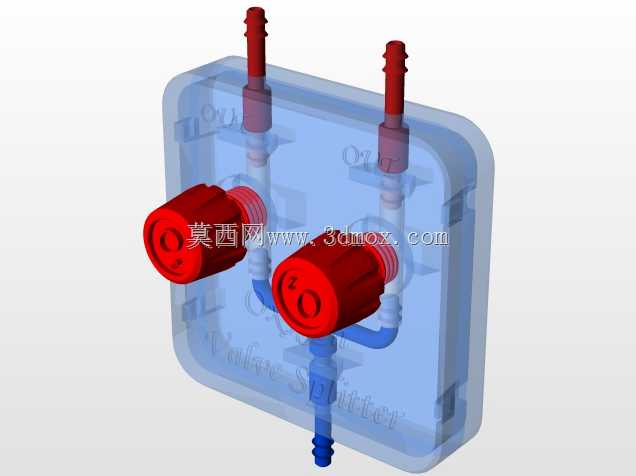

　　设计时充分考虑了实际使用中的安装边界，整体主体的长宽尺寸控制在80mm以内，厚度不超过40mm，安装后不会占用过多的终端空间，即使在密集布置的供氧终端面板旁也能顺利安装，不会与相邻的其他气路接口、电源插座产生干涉。主体表面的标识采用模内成型工艺，不会因长期擦拭、消毒出现标识磨损脱落的问题，进气与出气方向的标识清晰，可避免安装时接反气路导致的功能失效。内部气路通道采用等径设计，避免通道变径导致的气流紊流与噪音问题，两路输出的气路相互独立，单路调节时不会对另一路的气流压力产生明显干扰，保证两路用气端的压力稳定。

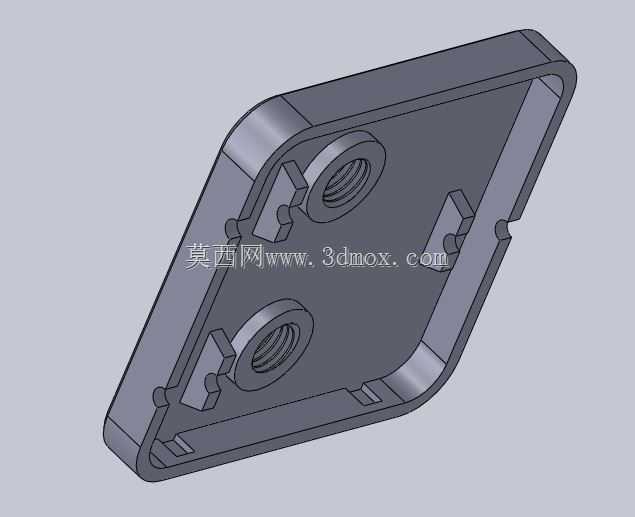

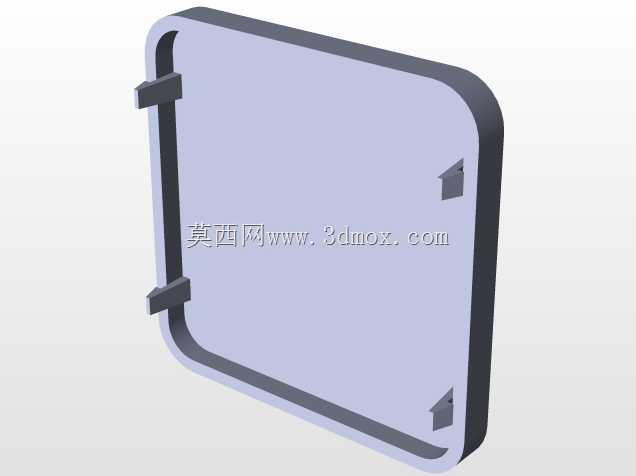

　　考虑到长期使用的维护需求，内部阀芯与主体的配合位置预留了橡胶软管的更换空间，当内部密封件出现老化、密封性能下降时，无需整体更换部件，只需拆开主体更换对应位置的橡胶软管即可恢复密封性能，大幅降低后期维护成本。主体的边角位置全部做了圆角过渡处理，没有尖锐棱角，避免在使用、搬运过程中划伤操作人员或刮蹭损坏其他配套管路。整体结构没有复杂的异形曲面，加工成型难度低，采用常规注塑工艺即可完成主体外壳的批量生产，零部件通用化程度高，配套的旋钮、接口等部件都可采用通用标准件，进一步压缩生产制造成本，适配批量配套的需求。

　　在实际工况适配方面，该部件可耐受常规医用供氧的0.2-0.5MPa工作压力，满足绝大多数低压供氧场景的压力要求，主体材料的耐氧化特性可保证长期接触高浓度氧气时不会出现材质老化、脆裂问题，适配医疗场景的长期使用需求。安装时无需额外的固定支架，依靠管路自身的支撑力即可稳定放置，也可根据使用需求通过双面胶、扎带等方式将主体固定在墙面、设备外壳等位置，安装方式灵活，适配不同的使用场景。
