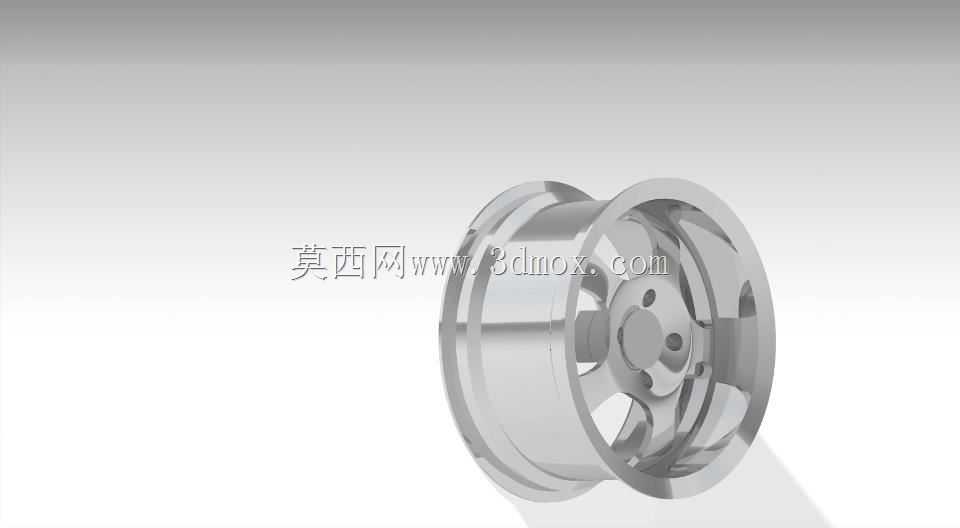

17寸乘用车铝合金轮毂结构设计

　　本次设计的17寸车轮部件，主要面向民用乘用车行走系统配套场景，是车辆承载与行驶功能的核心安全部件，直接关联整车的承载能力、行驶平顺性与转向响应精度。在日常道路行驶工况下，车轮需要同时承担整车垂直载荷传递、行驶过程中制动力与驱动力的力矩传导，还要缓冲路面颠簸带来的瞬时冲击，因此结构设计阶段需要兼顾刚性、轻量化与动平衡性能。

　　从结构功能划分来看，该车轮主要由轮辋与轮辐两部分构成，轮辋部分采用标准17寸规格的深槽式结构，适配常规民用轿车的真空轮胎安装需求，轮缘位置做了加厚过渡处理，避免轮胎拆装过程中出现边缘磕碰变形，同时轮辋的胎圈座角度匹配通用子午线轮胎的装配公差，保证轮胎充气后与轮辋的密封贴合度，杜绝高速行驶下的轮胎脱圈风险。轮辐部分采用多辐条镂空式结构设计，辐条的截面采用渐变式厚度设计，靠近轮毂中心安装座的位置厚度更大，向轮辋边缘延伸时逐步收薄，这种设计既可以保证中心安装区域的结构强度，满足螺栓紧固后的载荷分散要求，又能通过辐条间的镂空区域降低整体重量，同时为制动系统留出足够的散热空间，避免连续制动工况下热量堆积导致的制动效能衰减。

　　设计过程中首先确定了核心安装边界参数，中心定位孔的尺寸与PCD螺栓孔分布严格匹配对应车型的转向节安装接口，螺栓孔的位置度公差控制在0.1mm以内，保证车轮安装后的同轴度，减少高速行驶下的径向跳动量。轮辐的背面预留了平衡块安装的平整区域，方便后续动平衡工序的配重调整，轮辋的气门嘴孔位置设置在两辐条之间的区域，既避免充气操作时与辐条产生干涉，也不会因为气门嘴的突出影响整体动平衡表现。

　　在实际装车应用中，该规格车轮适配多数紧凑级与中型家用轿车，既可以满足日常城市道路通勤的使用需求，也能应对非铺装路面的轻度冲击载荷。结构设计时特意对辐条与轮辋的连接位置做了圆弧过渡处理，消除应力集中风险，避免长期交变载荷下出现连接位置的疲劳裂纹。轮辋的槽底位置做了局部加强设计，在轮胎受到侧向挤压时可以提供足够的支撑刚性，减少过弯时的轮胎形变量，提升转向的跟随性。

　　从建模实现的角度来看，整个零件的曲面构建优先保证回转特征的同轴度，轮辐的阵列特征严格按照圆周均布设置，单个辐条的曲面做了连续曲率处理，既保证外观的流畅性，也避免曲面突变带来的应力集中问题。安装面的平面度公差控制在0.05mm以内，保证车轮与轮毂轴承安装面的完全贴合，避免紧固后出现局部应力过大导致的车轮变形。整个结构的重量控制在同规格铸铁轮毂的60%左右，有效降低了簧下质量，对于提升整车的悬挂响应速度、降低行驶能耗都有实际帮助。

　　在细节处理上，轮缘的高度符合国标乘用车车轮的安全要求，在轮胎出现瞬时失压时可以提供临时的支撑能力，避免轮胎直接脱轮引发安全事故。辐条的表面造型做了微弧面处理，在车辆行驶过程中可以引导气流穿过辐条间隙，带走制动盘产生的热量，连续下坡制动工况下，这种结构可以让制动系统的工作温度降低10%到15%，有效减少制动热衰退的概率。同时整个车轮的内侧没有多余的凸起结构，避免行驶过程中卷入泥沙、碎石后出现异常磨损，也方便日常使用中的清洁维护。
