多工位电镀镀膜生产线成套设备结构

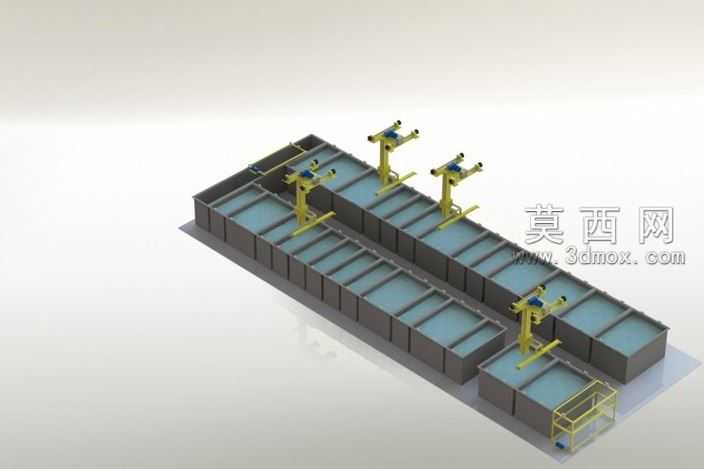

本套三维模型为连续式电镀镀膜作业系统，采用SolidWorks完成全参数化建模，整体结构围绕长槽式排布的工艺处理线展开，建模过程中严格遵循表面处理产线的实际布局逻辑，将二十一个独立工艺槽体沿直线阵列排布，槽体采用统一的矩形槽结构建模，槽壁设置合理的壁厚参数，槽体之间预留精准的安装间隙，同时在槽体顶部边缘设计有承托定位结构，保证槽体安装后的整体平整度。产线上配置四台独立的龙门式搬运执行机构，每台机构均包含立式支撑立柱、横向移动横梁、垂直升降吊具以及工件挂装架，建模时对各运动轴的导轨、传动连接位、吊具的挂装卡位都做了精细化的结构还原，可清晰展示机构沿产线横向移动、垂直升降取放工件的运动逻辑，在产线末端还设计有带安全护栏的上下料工位，护栏采用方管拼接结构建模，工位与末端槽体的衔接位置做了适配性的台阶结构设计，方便工件的转运操作。渲染阶段采用哑光金属材质模拟设备主体的钢结构机架，槽体内腔赋予半透明的浅蓝色材质模拟工艺药液的视觉效果，搬运机构的运动部件赋予亮面金属质感区分固定结构件，整体场景采用柔和的均匀漫反射光照，避免强反光遮挡结构细节，同时添加轻微的环境阴影增强模型的空间立体感。设计思路上围绕连续化电镀镀膜的工艺流程，将前处理、电镀、镀膜、后清洗等不同工序的槽位按工艺顺序排布，通过多台搬运机构分区负责对应段的工件转运，避免单台机构行程过长导致的作业效率低下问题，各机构的作业范围做了明确的分区划分，相邻机构的作业区间预留安全避让距离，防止运行过程中发生干涉，整体模型结构完整，各部件的装配关系清晰，可直接用于产线方案展示、结构优化参考以及相关作业流程的模拟演示，能够直观呈现整套镀膜电镀系统的布局逻辑与结构组成。
