薄板精密冲裁冲压成型模具结构

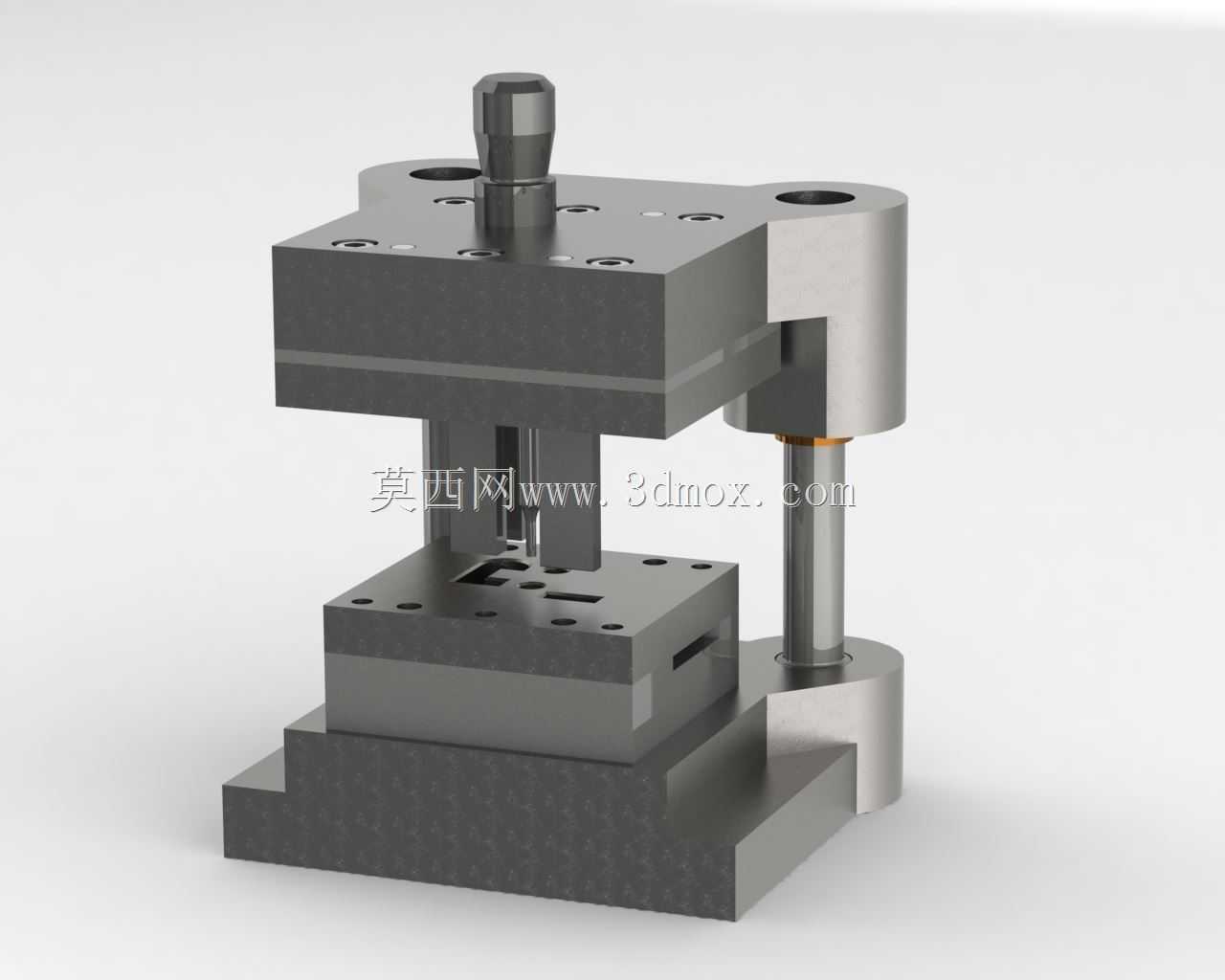

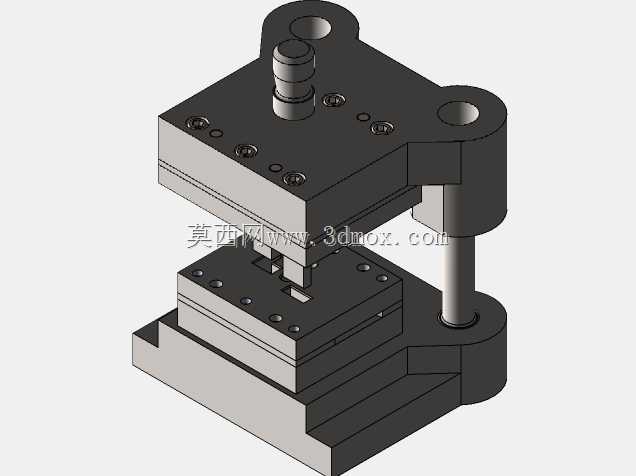

　　这套冲裁结构主要面向电子五金、精密仪器仪表行业的薄板类零件冲切工序，常见于接插件触片、传感器金属外壳、小型结构垫片这类厚度0.1-2mm的金属带料批量加工场景，适配普通开式曲柄压力机的安装接口，可直接挂载在常规冲压设备台面上完成连续或单工序冲切作业。从结构布局来看，采用了后侧导柱模架的经典配置，两根导柱布置在模架后侧区域，既给前侧的送料、取件操作留出了充足操作空间，也能保证上下模合模过程中的导向精度，导柱与导套采用间隙配合，配合精度控制在H6/h5区间，可抵消大部分冲压过程中的侧向力，避免凸凹模出现啃模、崩刃问题。上模部分集成了模柄、凸模固定板、卸料板结构，模柄采用标准圆柱直柄设计，可直接插入压力机滑块的安装孔内通过顶丝锁紧，

　　无需额外加工转接法兰；凸模采用快换式固定结构，通过螺钉和销钉锁定在固定板上，刃口磨损后可单独拆卸修磨或更换，无需拆解整套上模组件，能大幅减少产线换模、维护的停机时间。卸料板采用弹性卸料设计，内置矩形弹簧提供卸料力，冲压完成后上模回程时，卸料板可将箍在凸模上的带料平稳脱出，避免带料随凸模上行出现变形、带料偏移问题，保证后续送料步距的稳定性。下模部分由凹模、下模座、导料板组成，凹模刃口采用斜壁式设计，刃口直壁高度控制在3-5mm，既保证冲切过程中废料的顺畅滑落，也能维持足够的刃口强度，避免长期冲切后刃口出现塌陷、毛刺超差问题；导料板布置在凹模进料侧，可对送入的金属带料起到侧向定位作用，配合挡料销控制单次送料的步距精度，

　　保证每一次冲切的零件轮廓位置度符合图纸要求。从安装边界来看，整套模具的闭合高度适配160-200吨区间的普通开式压力机，下模座的安装槽尺寸匹配标准压力机工作台的T型槽间距，无需额外加工转接板即可完成固定；模架的周向轮廓尺寸控制在合理范围内，不会超出压力机工作台的有效承载区域，上下模合模时的行程范围也与常规压力机的滑块行程匹配，无需调整压力机的闭合高度参数即可快速完成调试。在实际生产场景中，这套结构可完成落料、冲孔、切边多道工序的复合冲裁，冲切后的零件断面粗糙度可达Ra1.6以下，毛刺高度控制在0.05mm以内，无需额外去毛刺工序即可直接进入后续折弯、铆接装配环节，适合中小批量精密五金零件的加工场景。

　　设计过程中充分考虑了模具的受力分布，上下模座均采用45号钢调质处理，受力集中的凸凹模区域采用Cr12MoV合金工具钢淬火处理，硬度可达HRC58-62，可承受连续万次以上的冲裁作业而不出现明显磨损；导柱导套表面做了渗碳处理，耐磨性能优异，长期往复运动也不会出现导向间隙变大的问题。整套结构没有冗余的复杂组件，所有零件均采用模具行业标准件规格，弹簧、螺钉、销钉都可直接从市场采购标准件替换，维护成本较低，对于中小型五金加工厂的新模开发来说，可直接在这套结构基础上修改凸凹模刃口轮廓，快速适配不同形状零件的冲裁需求，大幅缩短模具设计与制造的周期。
