带冲模结构简易冲孔加工装置

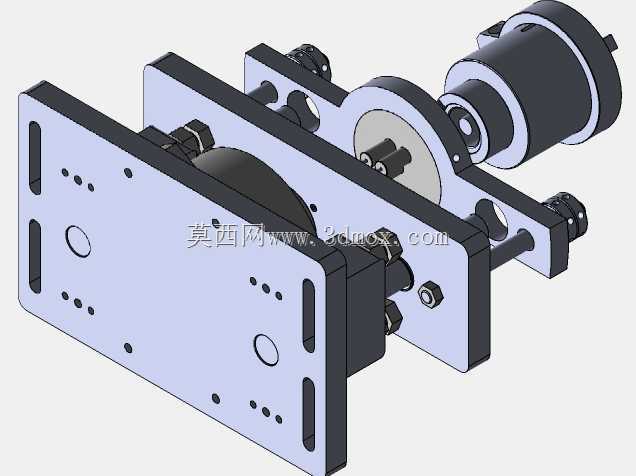

　　这套冲孔执行机构主要面向薄型金属板材、软质绝缘片材的小批量冲孔工序场景，常见于电子元器件引脚预加工、小型五金垫片冲制、传感器安装定位孔加工这类对孔位精度有基础要求，但生产批量不足以支撑大型连续冲压产线投入的作业场景。整套机构采用卧式布局设计，动力输出端与冲模执行端同轴排布，相比立式冲孔结构更易集成到现有流水线的侧装工位，不需要额外占用垂直方向的大尺寸安装空间，适配现有工作台面的侧挂安装需求。

　　从功能实现逻辑来看，机构的冲模组件采用快换式模座设计，上下模的导向依靠两侧平行布置的光轴导轨完成，导套与模座采用过盈配合装配，冲头下行过程中全程受导向约束，可避免冲头单边受力出现崩刃、孔位偏移的问题，常规0.5-2mm厚度的冷轧钢板、1mm以内的黄铜片都能稳定完成冲孔作业，冲切断面毛刺高度可控制在0.05mm以内，满足一般五金件、结构件的孔位加工精度要求。动力端通过偏心轮结构将旋转运动转换为冲模的直线往复冲压动作，偏心距根据常规冲孔行程需求设定为15mm，既保证冲头完全穿透板材的行程余量，也不会因为空行程过大降低单次冲压的作业效率。

　　设计过程中重点考虑了安装适配性，模座底板开设多组平行排布的长条形安装槽，可根据不同的安装工位孔位调整固定位置，不需要针对该机构重新加工安装台面的连接孔；两侧导向轴的支座采用分体式锁紧结构，日常维护时可单独拆卸冲模组件进行刃磨或者更换，不需要拆解整套动力传动部分，能大幅减少设备停机维护的时间。机构的动力连接端预留标准轴连接法兰，可匹配不同功率的驱动单元，根据实际冲孔的冲裁力需求灵活选配，小尺寸孔加工时可搭配小功率驱动单元降低能耗，加工大尺寸孔或者厚板材时更换大扭矩驱动单元即可，不需要改动主体结构。

　　从安装边界来看，整套机构的横向最大尺寸控制在400mm以内，纵向伸出长度不超过250mm，安装底板的基准面平面度要求控制在0.02mm以内，安装时只要保证底板与待加工板材的送料平面平行，就能保证冲孔的垂直度符合要求。送料通道的高度可通过模座下方的调节螺栓进行微调，适配不同厚度的加工物料，不需要额外增减垫片来调整间隙，调试操作更便捷。冲头的固定端采用标准锁紧套结构，可根据加工孔的形状、尺寸更换对应规格的冲头，圆孔、异形孔都能通过更换冲头完成加工，拓展了整套机构的适用加工范围。
