制冷系统热气旁路阀门结构设计

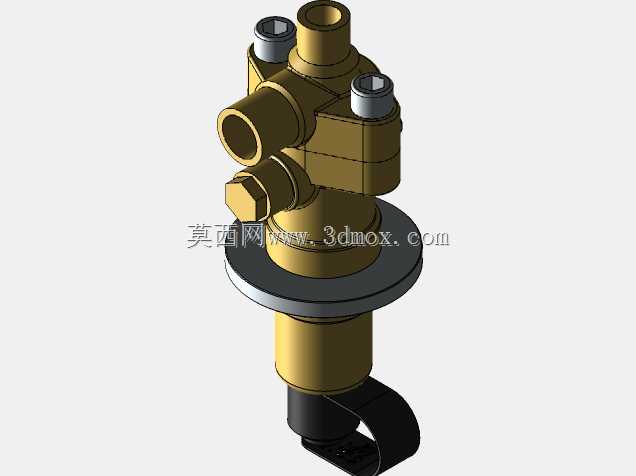

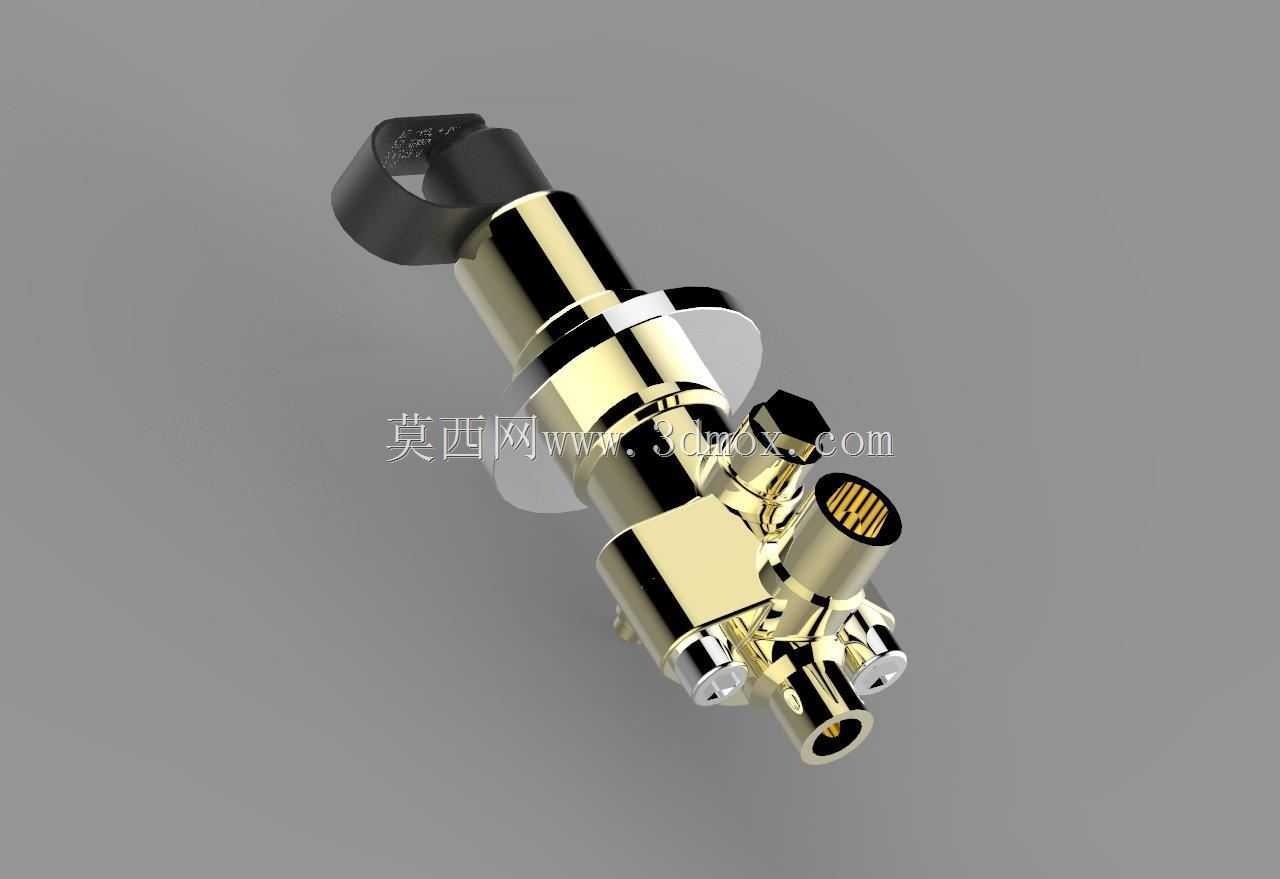

　　在商用制冷、工业低温冷却系统的管路设计中，热气旁路阀是保障压缩机运行工况稳定的核心部件，这款针对制冷回路开发的旁路阀门，主要作用是在系统低负荷运行时，将压缩机排出的高压高温气态制冷剂旁通至蒸发器入口侧，避免蒸发器因供液量不足出现结霜过厚、压缩机吸气压力过低触发低压保护停机的问题，同时也能平衡系统高低压侧的压力差，减少压缩机启停频次，延长整套制冷机组的核心部件使用寿命。从结构设计层面来看，这款阀门采用集成式多通路阀体布局，主体采用黄铜材质锻造成型，兼顾制冷剂兼容性与管路承压能力，表面做镀镍处理提升抗腐蚀性能，适配R22、R404A、R134a等多种常用制冷工质的使用场景。阀体顶部设置手动调节旋钮，

　　可根据系统实际运行的负荷区间调整旁通流量的触发阈值，旋钮旁集成的多组接口分别对应高压侧进气、低压侧出气、压力反馈取压等不同管路连接需求，接口采用标准锥面密封结构，安装时无需额外密封垫片即可保证管路气密性，降低现场安装的操作难度。在安装边界设计上，这款阀门的主体安装法兰采用标准圆形定位结构，法兰盘厚度与安装孔位间距匹配常规制冷机组的阀组安装支架尺寸，整体径向尺寸控制紧凑，多接口采用错落式布局，避免相邻管路安装时出现接头干涉问题，阀体下部的接口轴线与主阀体轴线呈固定夹角，适配制冷机组阀组常见的垂直安装、水平安装两种布管方式，无需额外定制转接接头即可完成管路对接。从功能特性来看，阀门内部的感压驱动机构采用金属膜片结构，

　　相比橡胶膜片结构更耐制冷剂长期冲刷与高低温交变工况，不会出现膜片老化开裂导致的内漏问题，旁通流量的调节线性度经过结构优化，在触发压力阈值附近不会出现流量突变导致的系统压力波动，能够让蒸发器的供液压力维持在稳定区间，保障制冷输出温度的稳定性。在实际选型应用中，这款阀门适配中小型商用冷柜、工业冷水机、冷库制冷机组的旁通回路设计，建模过程中还原了阀体所有的外部安装尺寸、接口螺纹规格、操作件的运动行程，可直接导入制冷机组的整体装配模型中做管路干涉检查、安装空间校核，也可用于阀组集成模块的布局设计参考，帮助结构设计人员在方案阶段就确认阀组的布管合理性，减少后期样机试制阶段的管路改造成本。
