拖挂式大篷车承载底盘框架结构

　　该拖挂式大篷车底盘为已落地投产的承载结构，主要适配流动展示、移动经营类拖挂大篷车的承载需求，可作为移动售货、户外展演、临时作业舱体的下部承载基体，日常使用场景多覆盖商圈外展、乡村流动服务、户外临时活动点位等非铺装或铺装路面的短途拖挂运输与驻点承载。从结构设计逻辑来看，整体采用型钢焊接成型的框架式结构，前端收窄形成三角牵引连接段，该段预留了与牵引装置连接的安装点位，可适配标准拖挂牵引销结构，牵引段的斜向支撑梁采用变截面排布，在保证牵引连接刚度的同时，尽可能降低前端自重，避免拖挂行驶过程中出现牵引头下压力过大导致的行驶稳定性问题。中部主承载区为矩形框架结构，纵梁采用通长布置的型钢构件，横梁按照等间距排布，

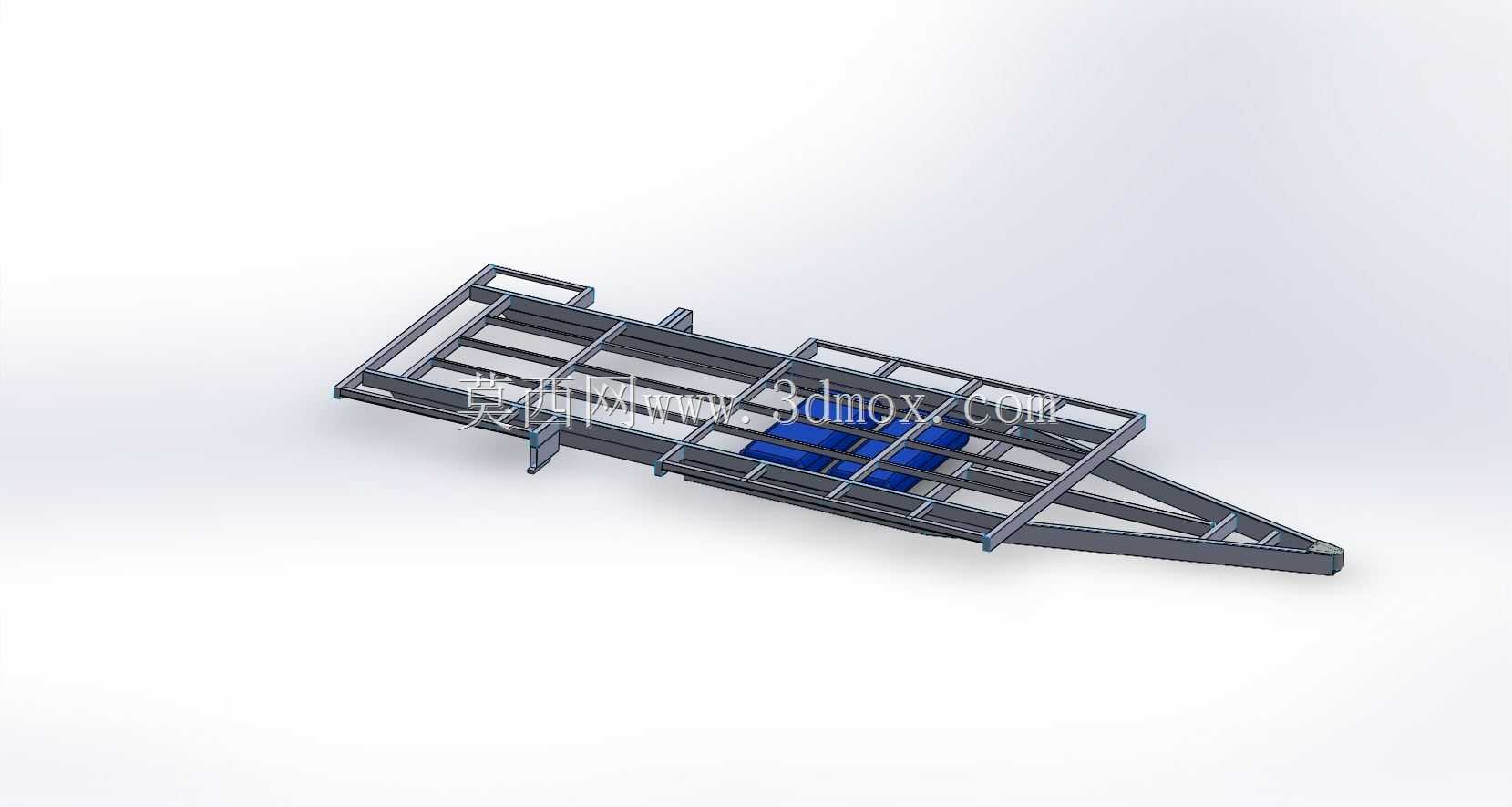

　　同时在预设的设备安装点位额外增设了加强横梁，对应预留了电池组、储放舱、上部舱体固定的安装孔位，图中可见的蓝色构件为预设的电池组安装位，该区域额外做了局部加强支撑，避免车载储能设备在行驶颠簸中出现固定点开裂问题。尾部框架做了小幅收边处理，预留了后保险杠、尾灯组、登车结构的安装边界，整体框架的下部预留了悬挂系统、行走轮组的安装支座位置，可适配不同载重等级的板簧悬挂结构。设计过程中优先考虑了焊接工艺的可行性，所有梁体的连接节点均采用满焊工艺要求，转角位置增设三角加强筋，避免应力集中导致的焊缝开裂，框架整体的外形尺寸匹配常规蓝牌拖挂的上路尺寸边界，宽度控制在合规拖挂的限值范围内，牵引段长度满足转向时不与牵引车发生干涉的安全距离要求，

　　主承载区的平面度公差控制在合理范围内，保证上部舱体安装后不会出现局部应力挤压变形。实际使用中，该底盘框架可根据上部搭载的舱体重量调整型钢壁厚，在轻量化与承载能力之间取得平衡，驻点使用时可配合支撑支腿将载荷传递至地面，减少轮胎长期承压带来的损耗，行驶状态下框架的整体刚度可过滤大部分路面颠簸带来的形变，保证上部搭载的设备、舱体结构不会因底盘形变出现损坏。
