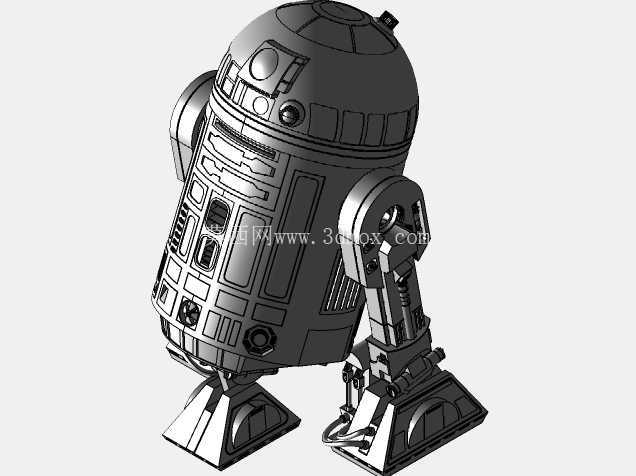

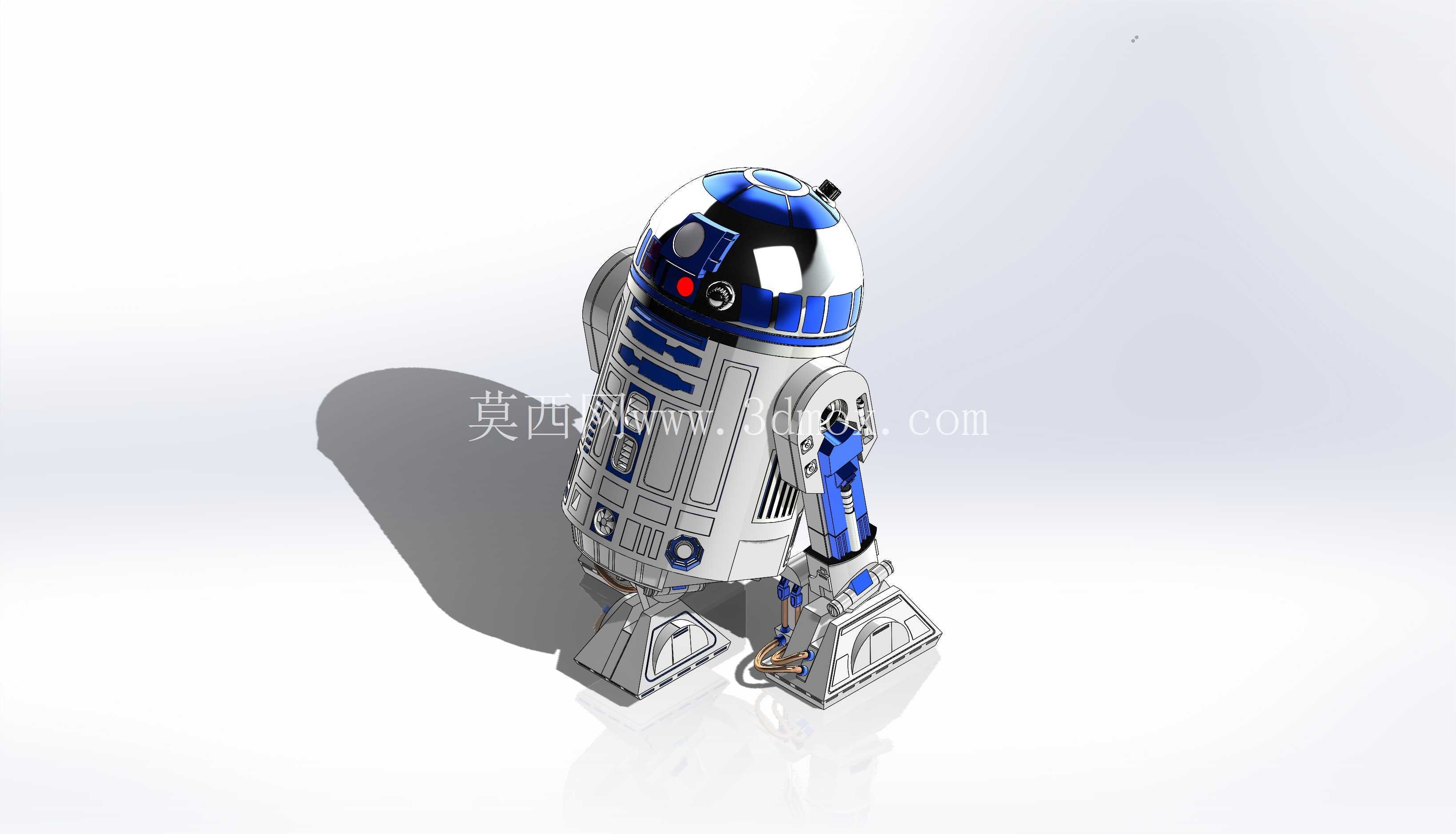

星战R2D2宇航技工机器人精细结构设计

　　本次呈现的R2D2机器人结构设计，最初的需求锚点来自影视道具复刻与科普展陈场景，同时兼顾机械爱好者的拼装参考需求，在结构还原度与可实现性之间做了多轮平衡。从实际应用场景来看，该结构可直接用于主题展馆的静态展陈模型制作，也可作为小型服务机器人的外形参考载体，适配青少年科创教育的机械结构演示教具，甚至能为定制化潮玩手办的结构开模提供三维数据支撑，避免传统手办制作中反复打样调整的冗余工序。

　　设计思路上没有直接照搬影视画面的视觉比例，而是先梳理了宇航技工机器人的功能逻辑：作为星战世界观里承担飞船维修、数据存储、辅助作业的小型移动单元，其躯体需要容纳行走驱动机构、内部功能模块舱、顶部传感旋转单元，因此在建模时先搭建内部功能舱的占位框架，再反向推导外部壳体的曲面弧度，保证每一处外凸的结构件都有对应的内部安装空间，不会出现外观做出来但内部无法容纳元器件的常见复刻问题。比如头部的蓝色传感窗口区域，预留了直径12mm的传感器安装孔位，孔位周边做了2mm的加强筋，避免薄壳结构在安装传感模块时出现应力开裂；躯体侧面的维修接口盖板，采用了卡扣式连接结构，卡扣的配合间隙控制在0.15mm，既保证拆装便捷性，又不会出现盖板松垮晃动的问题。

　　外形尺寸与安装边界方面，整体站立高度控制在320mm，底部两脚的最大展开宽度为180mm，前后方向的最大厚度为160mm，这个尺寸刚好适配常规3D打印机的成型幅面，拆分后的单个零件最大尺寸不超过200mm，无需大尺寸打印设备就能完成全零件制作。底部的行走脚结构做了角度限位设计，单侧脚的最大摆动角度为25度，保证站立时的重心始终落在两脚支撑面范围内，静态放置时的倾覆力矩小于0.2N·m，即使在15度的倾斜台面上也不会侧翻。腿部的关节连接处采用了标准6mm销轴连接，销轴孔的公差带选H7/g6，既保证关节转动的顺滑度，又不会出现径向窜动的问题。

　　功能特性上，躯体中部预留了直径80mm的圆柱形舱室空间，可容纳常规的51单片机控制板、两节18650电池组以及小型舵机驱动板，不需要额外修改壳体结构就能实现基础的头部旋转、灯光演示功能。顶部的半球形头部与躯体的连接采用了回转支撑结构，支撑面的摩擦系数通过表面粗糙度控制在0.3以下，仅用一个9g舵机就能驱动头部360度旋转，不会出现卡顿或驱动力不足的问题。表面的分色区域全部做了0.2mm的下沉台阶，后期做表面涂装时可以直接沿着台阶粘贴美纹纸，不需要额外画线定位，大幅降低涂装的难度，即使是没有模型制作经验的从业者也能做出规整的分色效果。

　　从结构设计的细节来看，所有壳体的壁厚统一设置为2mm，转角处全部做了R1.5的圆角过渡，避免3D打印时出现应力集中导致的翘曲变形，同时也能提升注塑开模时的熔体流动性，如果后续需要批量制作塑料材质的成品，这套模型数据可以直接导入模流分析软件做调整，不需要重新重构曲面。躯体表面的散热格栅区域，格栅的宽度设置为1.2mm，格栅之间的间隙为1mm，既还原了原作的视觉细节，又不会因为间隙过小导致打印时出现堵头或者支撑难以去除的问题。腿部的液压杆装饰结构，没有做成实心结构，而是采用了空心套筒加内嵌活塞杆的设计，在保证视觉还原度的同时，将单个腿部零件的重量降低了42%，有效降低了底部行走机构的负载。

　　在实际的选型适配中，这套结构的安装孔位全部采用公制标准尺寸，比如顶部的小天线安装孔为M3螺纹孔，可直接采购标准的M3铜柱安装天线配件；底部脚面的防滑垫安装位预留了1mm厚的粘贴槽，可粘贴常规的橡胶防滑垫，提升放置时的摩擦力。整个模型的装配逻辑采用从内到外的分层设计，内部框架先组装完成后，再依次安装两侧的壳体、腿部组件、头部组件，所有连接位置都设计了定位止口，装配时不需要反复调整位置，单个熟练的装配人员可在20分钟内完成全机的组装，不需要专用的工装夹具，适配小批量手工制作的生产场景。
