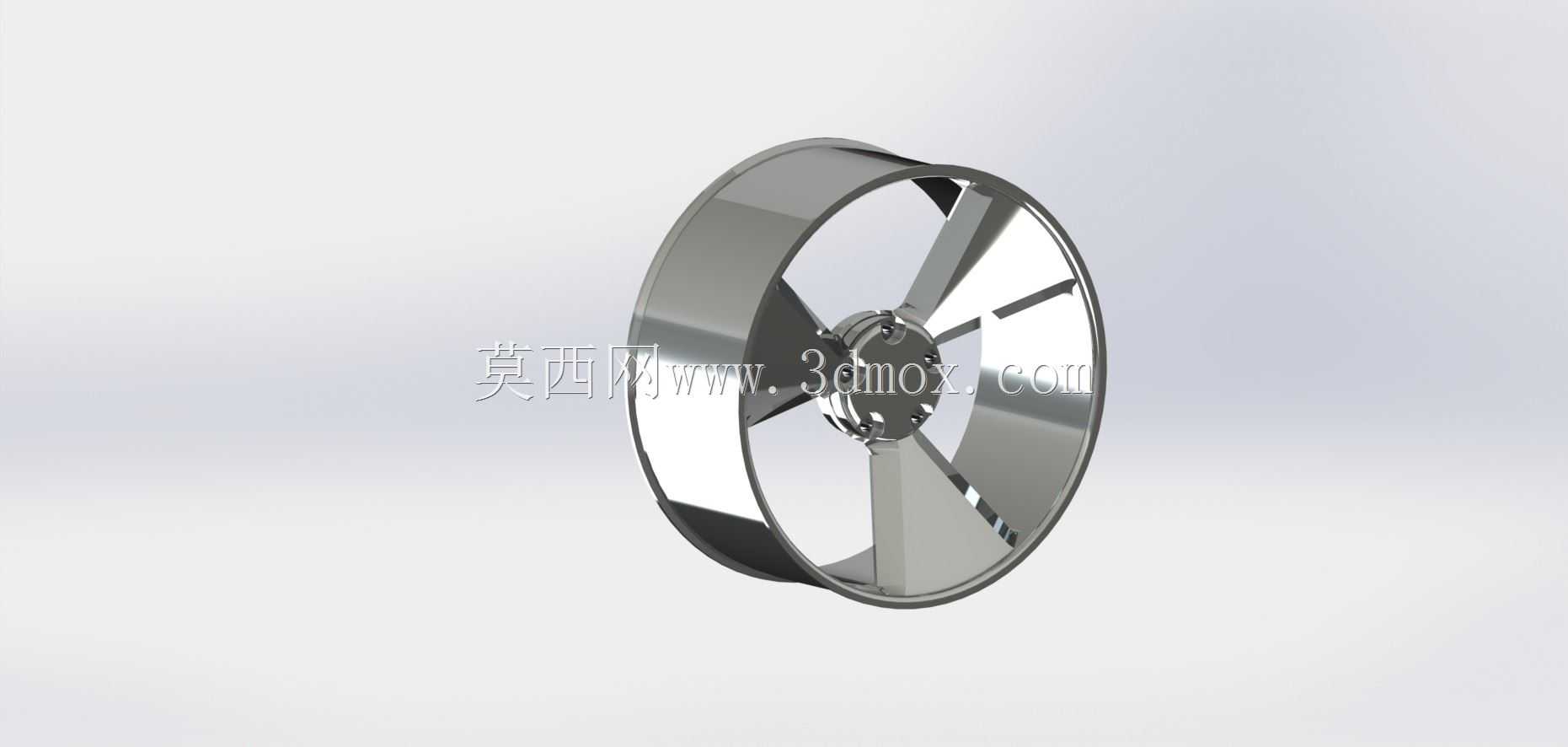

金属五叶轴流风轮结构设计

　　这款金属五叶轴流风轮主要适配中低压通风散热场景，常见于工业机柜散热、管道通风增压、小型风冷设备配套等工况，核心作用是通过叶片旋转推动轴向气流流动，完成指定空间内的空气交换或热量带走，相比塑料叶轮，金属材质的结构强度更高，可适配更高转速工况，同时在高温、有轻微腐蚀的通风环境下使用寿命更长。

　　设计过程中首先确定了轮缘与轮毂的同轴度公差要求，轮缘采用等宽薄壁环结构，既可以约束叶片端部的气流泄露，减少叶尖涡流损失，也能提升整体叶轮的结构刚性，避免高速旋转时叶片出现过大的径向形变。五片叶片采用等夹角圆周分布，单叶片为大弦长后掠式曲面设计，曲面曲率经过气流走向优化，可在相同转速下获得更大的轴向推风量，同时降低叶片旋转时的气流紊流噪音，叶片与轮毂、轮缘的连接位置做了圆弧过渡处理，减少应力集中，避免长期交变载荷下出现连接部位开裂的问题。

　　安装边界上，轮毂中心预留了标准轴连接孔位，孔位周边设计有均匀分布的紧固螺丝孔，可直接与驱动电机的输出轴对接安装，无需额外定制转接法兰；轮缘的外径尺寸适配常规圆形通风道的安装尺寸，安装时可直接嵌入风道内部，轮缘外侧与风道内壁预留极小的配合间隙，既不会出现运转剐蹭，也能最大程度减少间隙处的气流回流。实际选型配套时需要注意，该风轮的动平衡等级满足常规工业通风设备要求，若用于高精度散热场景可额外做整轮动平衡校准，适配的电机转速需要匹配风轮的结构强度上限，避免超速运转导致结构失效。日常运维中，金属表面的抛光处理可减少积灰附着，清洁时直接擦拭叶片表面即可，无需拆卸整体结构，维护成本较低。
