下压式无风扇CPU热管冷却散热器结构设计

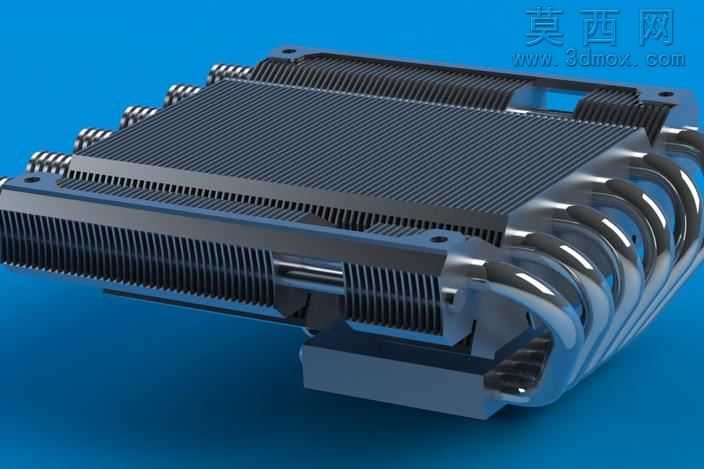

本作品为针对ITX紧凑型机箱设计的下压式无风扇CPU冷却器三维模型，整体建模过程严格遵循利民AXP100系列散热器的真实结构比例，在SolidWorks软件中完成全参数化零件建模与总装配合，完整还原了产品的结构细节与装配逻辑。建模阶段首先完成底座部分的构建，采用纯铜铣削底座的结构设计，底座底面做平面度公差约束建模，保证与CPU顶盖的接触贴合度，底座内部预设六根热管的穿接孔位，孔位与热管外径采用过盈配合的参数设定，还原穿FIN工艺的装配特征。热管部分建模按照6mm直径热管的真实弯折曲率制作，六根热管从底座出发呈对称排布向外延伸弯折，贴合鳍片组的底部轮廓，每根热管的弯折半径均做工艺合理性校验，避免出现现实加工无法实现的过小弯折角度，热管与鳍片的连接部分采用穿片结构建模，还原热管贯穿每一层鳍片的装配关系。鳍片组部分采用铝制冲压鳍片的参数化阵列建模，单片鳍片厚度设定为0.4mm，鳍片间距控制在1.8mm，兼顾无风扇被动散热的空气流通需求与散热面积总量，鳍片表面预设冲压凸点结构，用于保证阵列后鳍片间距的一致性，鳍片组整体做下沉式造型设计，避开ITX主板的内存与PCIe设备安装位，实现小机箱内的兼容性。模型的固定扣具部分完整还原了多平台安装结构，包含背板连接螺柱、压力弹簧、固定压条等细节零件，弹簧部分采用螺旋扫描建模，还原真实的弹性件结构特征，压条做轻量化镂空处理，兼顾结构强度与减重需求。渲染阶段采用金属材质组进行表现，铜质底座赋予紫铜磨砂金属材质，调整粗糙度参数还原铣削加工后的哑光金属质感，热管部分做镀镍亮面金属材质设定，模拟真实热管的表面镀层效果，铝制鳍片赋予阳极氧化哑光铝材质，调整反射参数表现层叠鳍片的层次感，整体场景采用蓝色纯色背景，搭配三点布光方案，主光从侧上方打亮鳍片层叠结构，辅光补全底座与热管暗部细节，轮廓光勾勒散热器整体外形，清晰展现产品的结构特征。该模型的设计思路围绕无风扇被动散热的核心需求展开，通过六根热管的大曲率排布最大化均热效率，大面积鳍片组保障被动散热的热交换面积，下压式的整体结构将热量向四周扩散，适配密闭小机箱内的空气热循环路径，可用于Fluorinert浸没式冷却PC的硬件结构适配参考，也可作为紧凑型PC散热方案的结构验证模型使用。
