二维光学位置传感电路板三维建模设计

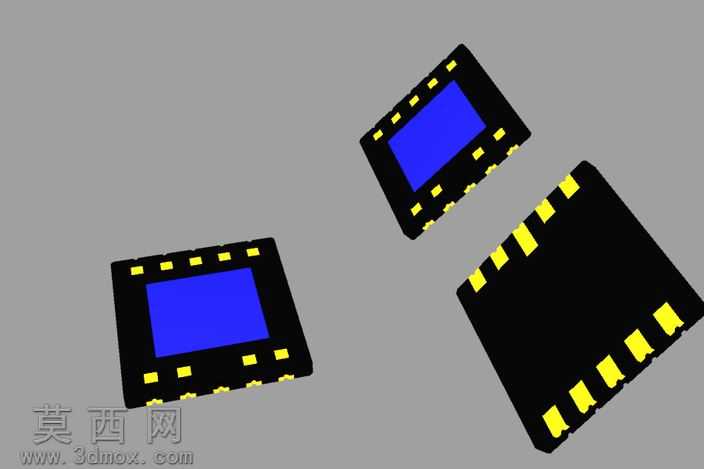

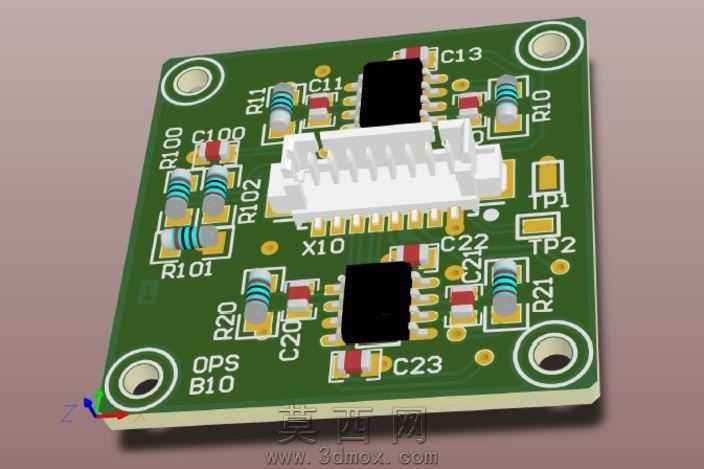

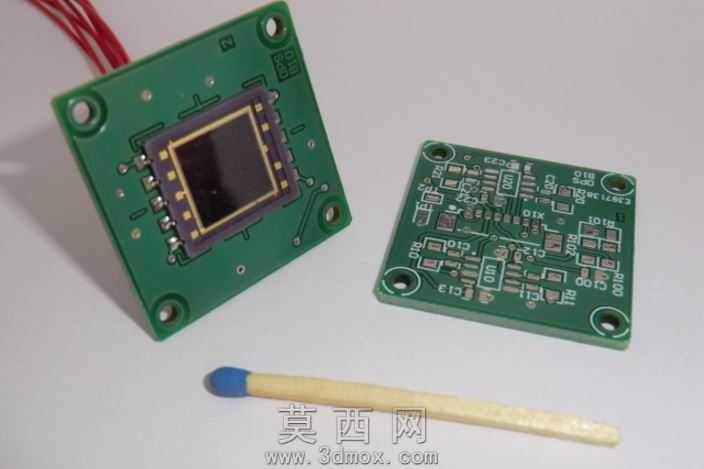

本作品为二维光学位置传感设备的三维建模成果，建模过程围绕实物PCB板的真实结构展开，首先依据实际9x9mm规格的二维PSD S5991-01传感板尺寸搭建基础基板，还原PCB板四角的安装定位孔、板边的倒角细节，基板采用FR-4环氧玻纤板材质，渲染时还原板材哑光深绿阻焊层的真实质感，表面丝印层精准复刻板上的元件位号标识，包括R100、R101、R102、R20、R21等电阻位号，C11、C20、C22、C23等电容位号，以及OPS B10、X10等功能标识，丝印采用哑光白漆材质，还原真实PCB丝印的轻微印刷质感。元件建模部分，针对板上不同规格的贴片电阻、贴片电容分别建模，还原色环电阻的彩色环带标识、陶瓷电容的米黄色哑光质感，两枚黑色集成芯片分别还原塑封本体的哑光黑质感、引脚的金属亮面质感，板载白色接插件建模时还原插针的整齐排列、塑料基座的细微脱模倒角，接插件引脚做金属镀锡的半亮质感处理。结构设计上严格遵循实物的元件排布逻辑，还原元件与基板之间的焊接层细节，在元件底部添加极薄的焊锡层结构，模拟真实SMT贴片焊接的贴合状态，接插件位置预留合理的插拔操作空间，四角安装孔做金属化孔的内壁质感处理，还原真实PCB安装孔的沉铜细节。渲染阶段采用柔和的漫反射主光源搭配辅助补光，避免元件表面出现过强反光，清晰呈现板上所有元件的排布层次与细节，基板边缘做轻微的厚度分层处理，还原PCB板多层板的截面视觉效果，整体建模严格匹配实物的比例尺寸，所有元件的高度、间距均参照真实传感板参数设置，既保证外观的高度还原，也保留了结构的合理性，可用于传感设备的装配演示、结构验证以及相关工控项目的方案展示使用，建模过程中对细小元件做了合理的面数优化，在保证细节精度的同时控制整体模型体量，适配不同场景的使用需求。
