台钻操作控制阀体外壳结构

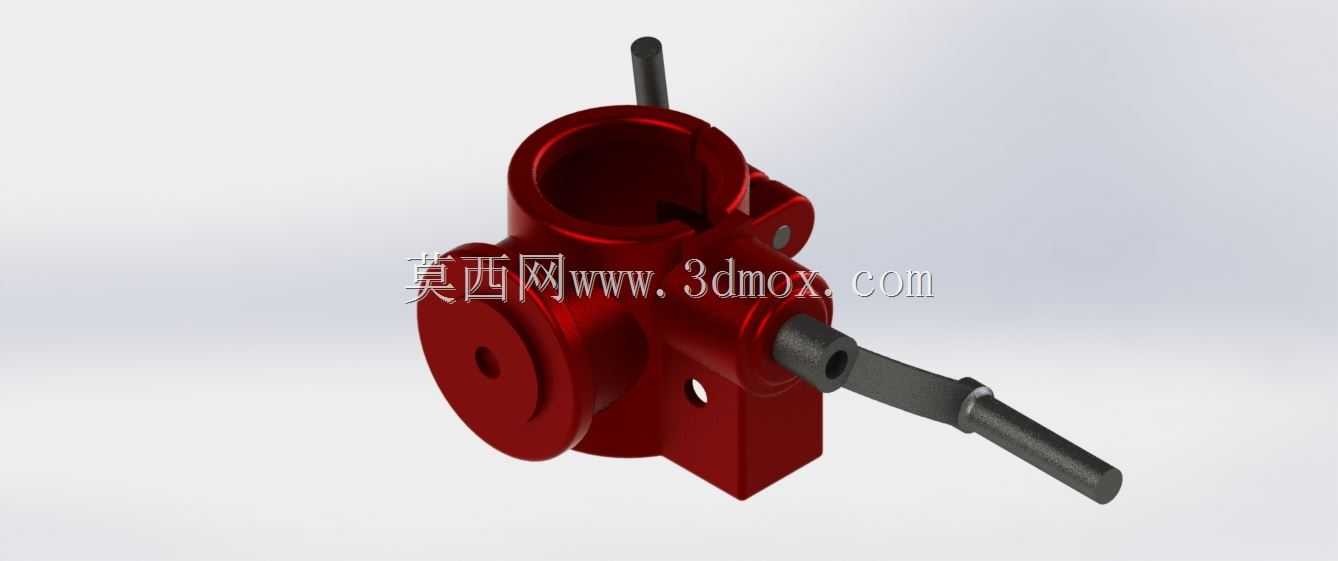

　　该壳体为台式钻床操纵控制单元的核心承载构件，主要应用于小型立式台钻的进给与主轴启停控制模块，安装在台钻立柱与主轴箱衔接的操作区段，是操作人员调整钻孔进给量、切换主轴运转状态时直接接触的功能部件。从结构设计来看，主体采用一体式铸造成型的腔体结构，上部开设的通孔用于嵌套安装主轴套筒的锁紧环，可配合侧面的扳杆组件实现主轴套筒的位置锁定，避免钻孔作业过程中主轴出现轴向窜动；侧方伸出的带安装位凸台用于固定进给操纵手柄的铰接轴，手柄摆动时可通过腔体内置的拨叉结构带动主轴套筒完成进给动作，下方带定位凸缘的方形基座用于将整个壳体固定在钻床的升降滑座上，基座上预留的两个安装孔可通过螺栓实现与滑座的刚性连接，

　　安装时需保证上部套筒孔的轴线与主轴轴线同轴度误差不超过0.02mm，避免主轴升降时出现卡滞。设计过程中充分考虑了台钻作业时的受力特性，壳体壁厚根据不同部位的受力情况做了差异化处理：手柄铰接部位的壁厚加厚至8mm，可承受操作人员扳动手柄时的最大操作力矩，避免长期使用后出现铰接孔开裂；腔体侧壁预留的小孔用于安装锁紧机构的定位顶丝，可在手柄扳动到指定锁紧位置后实现机构的位置保持；侧方的圆形法兰端面用于安装主轴转速调节的刻度盘，法兰端面上的定位销孔可保证刻度盘安装后零位与主轴初始位置对齐。该壳体的外形尺寸充分适配小型台钻的安装边界，整体宽度不超过120mm，不会占用过多的工作台操作空间，突出的操纵手柄长度经过人体工学校核，

　　操作人员站在台钻正前方即可轻松完成扳动操作，无需过度侧身或伸展手臂。实际装配时，腔体内需预留足够的空间容纳锁紧拨叉与复位弹簧，避免运动部件与壳体内壁发生干涉，所有安装孔的位置公差均按照IT7级精度设计，可保证各配合部件装配后动作顺畅，无卡滞或旷量过大的问题，能够满足台钻在日常钻孔、扩孔、铰孔作业中的频繁操作需求，长期承受交变操作载荷下不易出现结构变形。
