传感器配套带键槽阶梯传动轴结构设计

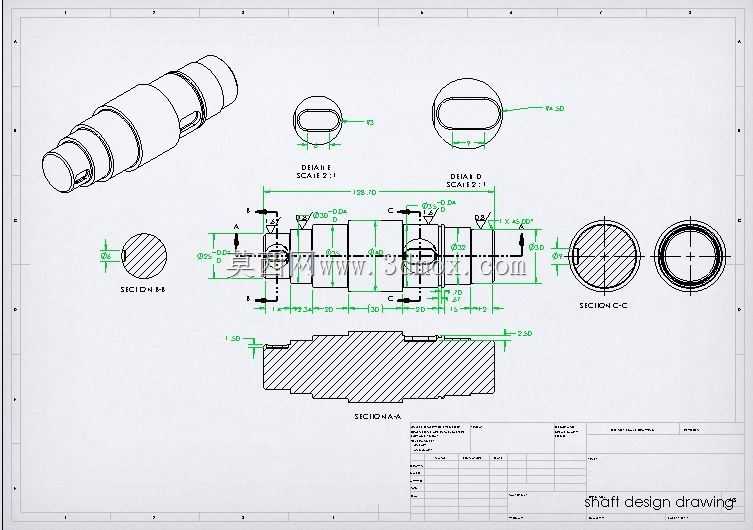

　　这款轴类零件主要适配传感检测类设备的传动链路，作为扭矩与旋转运动的传递载体，在设备内部承担动力输入输出的核心衔接作用，常见于工业传感检测工位的旋转检测机构、精密仪表的传动模组中，需要在紧凑的安装空间内完成稳定的动力传输，同时保证与传感检测元件的同轴度匹配，避免传动间隙带来的检测数据偏差。从结构设计来看，整体采用多阶梯轴段布局，不同轴径的台阶分别对应轴承安装位、传动件配合位、传感元件连接位，各轴段之间设置退刀槽与过渡圆角，既满足机加工时的工艺可行性，也能减少轴肩位置的应力集中，提升长期交变载荷下的疲劳强度。轴身两处平键槽分别布置在不同直径的轴段上，分别对应动力输入端的带轮或齿轮安装、输出端的传感转子连接，键槽的尺寸与轴径匹配，

　　保证键连接的挤压强度满足额定扭矩传递需求，同时键槽的位置度公差严格控制，避免装配后出现传动件偏摆，影响传感检测的精度。轴的两端中心位置设置工艺中心孔，作为机加工时的定位基准，保证各轴段的同轴度、圆柱度等形位公差符合设计要求，外圆表面的粗糙度根据配合性质差异化设置，轴承配合面采用较高的粗糙度等级，非配合面适当降低要求平衡加工成本。安装边界方面，各轴段的长度尺寸根据设备内部的安装间距确定，最大轴径处的轴肩作为轴承安装的轴向定位面，轴端的倒角设计方便装配时轴承、传动件的顺利导入，避免装配过程中刮伤配合表面。设计过程中优先考虑了传动稳定性与装配便利性，各台阶的轴向尺寸严格匹配对应安装零件的宽度，保证装配后各零件的轴向位置准确，

　　不需要额外增加调整垫片即可满足装配间隙要求，同时轴的整体刚性经过校核，在额定转速与扭矩工况下不会出现明显的挠曲变形，避免因轴的变形导致传感元件检测间隙变化，保障检测数据的稳定性。细节处的越程槽设计兼顾了磨削加工的工艺需求，保证配合面的加工精度能够达到设计要求，轴上的环形槽结构用于安装轴用挡圈，实现传动件的轴向固定，防止设备运行过程中零件出现轴向窜动。
