轮式足球竞技机器人结构设计方案

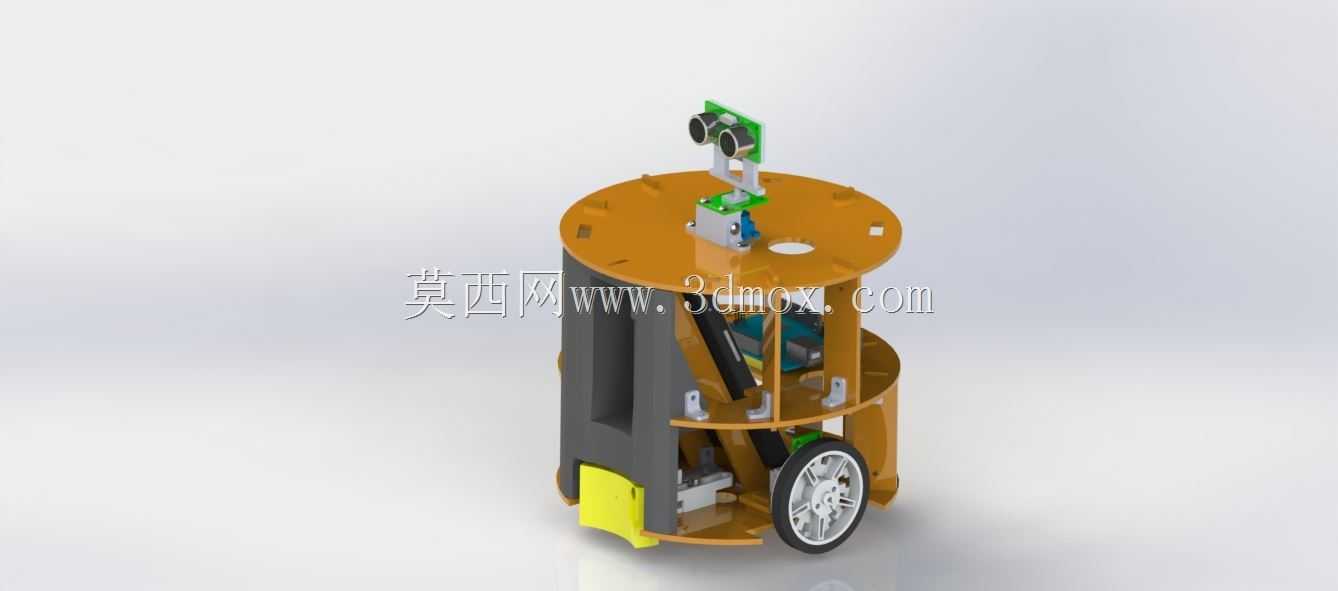

　　这款轮式竞技机器人的结构设计，核心面向青少年机器人足球赛事、高校机电创新实训场景，可完成赛场内的球体识别、路径追踪、带球推进、对抗卡位等实际作业动作，整体采用分层堆叠式的框架布局，能在有限的安装空间内整合动力、传感、控制、击球执行多个功能模块，适配小型室内赛场的通行与对抗需求。从结构边界来看，整机采用圆柱形主体轮廓，底盘层的轮组外沿不超出上层安装板的投影范围，可避免对抗过程中轮组直接受侧向撞击，上层传感支架的安装高度控制在常规足球机器人赛事的限高要求内，不会出现超规问题，底部预留的击球执行件安装位，与地面保持固定间隙，既保证击球动作的有效行程，也能防止行进过程中剐蹭赛场地面。设计过程中优先考虑了赛场对抗的结构强度需求，

　　主体支撑框架采用层板加立柱的组合形式，层板预留了标准化的安装孔位，可根据不同赛事的规则要求，灵活调整传感器的安装位置、轮组的轴距参数，甚至更换不同规格的驱动轮来适配不同摩擦力的赛场地面。动力部分采用双侧差速驱动布局，省去了转向机构的冗余结构，可实现原地转向动作，在狭小的赛场区域内灵活调整行进方向，轮组与支撑框架之间设置了缓冲连接结构，能吸收对抗碰撞时的冲击力，避免驱动电机轴受径向载荷损坏。上层搭载的视觉传感组件通过可调角度的支架固定，可根据赛场的光照条件、识别距离需求调整俯仰角度，保证对场内足球、边界标识、对抗目标的识别稳定性，传感组件的走线全部隐藏在层板与立柱的预留走线槽内，不会在机器人行进、对抗过程中出现线缆剐蹭、

　　拉扯脱落的问题。机身侧面预留的配重安装槽，可根据实际运行的重心需求添加配重块，调整整机的重心位置，避免急停、转向、碰撞时出现侧翻问题，底部的击球执行件采用直推式结构，动作行程短、响应速度快，可在近距离接触足球时快速完成击球动作，配合差速轮组的移动控制，可完成精准传球、射门动作。整个结构的装配逻辑采用模块化拆分设计，各个功能层可独立拆卸维护，当某一模块出现故障时，无需完全拆解整机即可完成部件更换，适配实训场景下频繁调试、改装的使用需求，各部件的安装公差控制在合理范围内，既保证装配精度，也降低了零部件的加工难度，适合小批量制作与教学改装使用。
